0 引言
辣椒是一种重要的经济作物,其种植面积和产量逐年增加,且育苗移栽率超过80%。穴盘育苗技术通过育苗精量播种生产线进行穴盘苗批量化生产,因其高效、节约和标准化等优势,已成为工厂化育苗重要组成部分[1]。辣椒种子小且扁平,在自动化播种过程中易出现漏播、重播等问题,影响育苗质量和其后续生长。因此,实现对播种质量实时、准确检测是保障育苗播种生产线高效运行的关键。
传统的播种质量检测主要依赖人工观察和抽样统计,存在效率低、误差大、无法实时反馈等问题。相关学者应用传感器技术和图像处理技术实现了白菜[2-3]、水稻[4]、干豆[5]和玉米[6]等种子检测与分类,但此类方法依赖种子表型和尺寸特征,对小籽粒种子检测精度不高。
随着计算机视觉和深度学习技术发展,基于图像识别的检测方法逐渐成为研究热点[7-10]。以上研究在模型架构和检测方式上进行了探索,但未充分考虑边缘设备算力限制。
近年来,诸多学者在模型轻量化改进上进行了研究[11-14]。以上研究对一些主流的单阶段目标检测算法进行了轻量化改进,均衡了模型检测精度和计算量。
综上所述,目前穴盘播种质量检测研究主要集中在水稻、玉米等大籽粒种子上,而对辣椒种子研究较少,且聚焦于提升检测效果,对于检测效率提升和边缘设备算力限制考虑相对较少。辣椒种子尺寸较小,语义信息有限,且呈不规则扁平状,在穴盘中易出现重叠或倾斜,增加了识别难度;在不同光照条件下种子对比度变化明显,其颜色与育苗基质背景相近;育苗基质中含有蛭石、珍珠岩等干扰物,易对检测精度造成影响。
针对以上问题,本文基于改进YOLO v8n提出一种辣椒穴盘育苗播种质量轻量级检测方法YOLO v8n-SCS(YOLO v8n improved with StarNet, CAM and SCConv)。同时,根据穴盘结构特点(单格图像之间背景近似,整盘图像可以视为单格图像拼接而成),采用“单格训练+整盘检测”的技术策略以降低训练成本,提高训练效率。在自制的数据集上进行模型检测性能评价和播种单粒率、重播率、漏播率评估,以期为辣椒穴盘育苗播种质量实时、准确检测提供关键技术支持。
1 试验材料
1.1 数据采集
图像数据采集于2023年12月13日,在农业装备技术全国重点实验室进行。试验选用寿禾牛角椒种子作为检测对象,采用72穴标准育苗盘,并使用北京中农富通园艺有限公司生产的专用育苗基质土。试验时,将配有1 200万像素高清12 mm定焦镜头的大华A3A20CG8型相机固定在育苗精量播种生产线上方,使镜头前端与传送带保持1.16 m的垂直距离,并调节补光灯亮度确保图像清晰。以帧率30 f/s进行图像采集,如图1a所示。为提高模型泛化能力并确保数据集多样性,图像采集在育苗播种生产线不同播种速度下进行。试验共采集80幅图像,每幅图像分辨率为4 000像素×3 000像素,其中处于静止和600、800、1 000、1 200盘/h状态下图像数量比为3∶2∶1∶1∶1。图1b为部分采集图像,其中辣椒种子平均尺寸约为30像素×30像素。

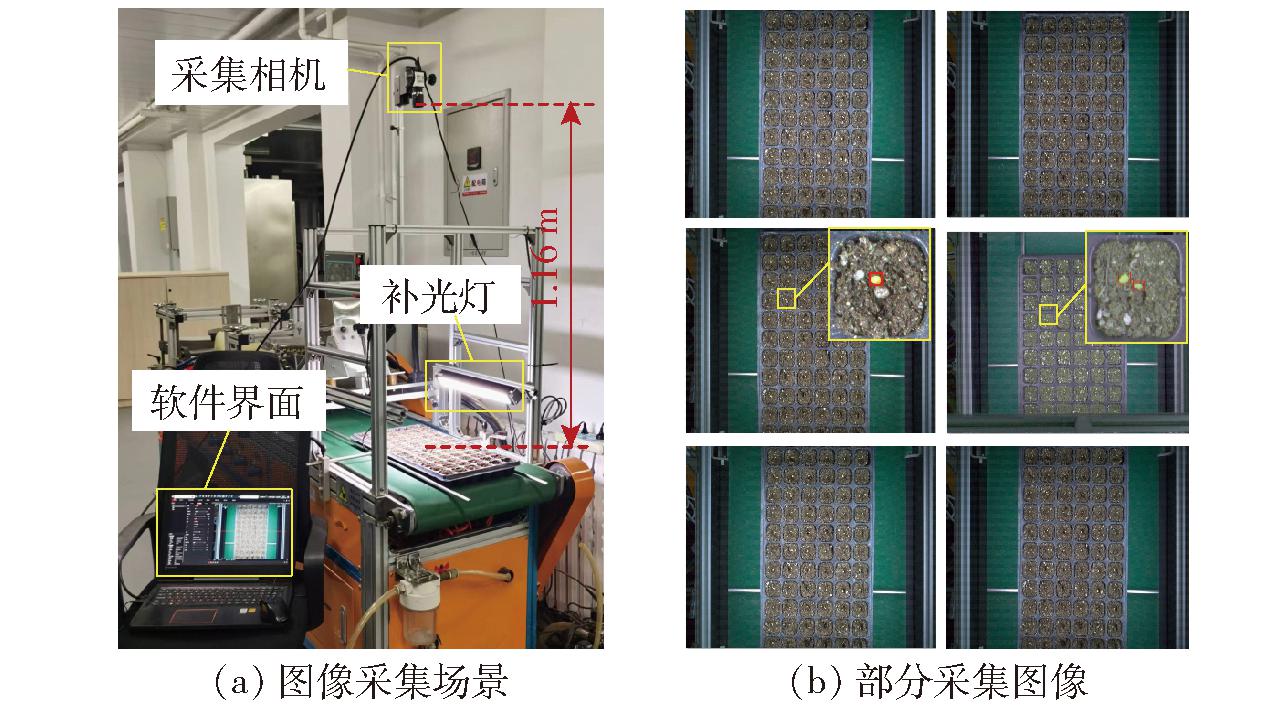

图1 数据采集情况
Fig.1 Data collection diagrams
1.2 穴盘单格数据集构建
采用穴盘单格图像构建模型训练集。为实现单格图像快速提取,降低前期数据处理工作量,首先对采集的穴盘图像进行裁剪,去除穴盘周围背景;再采用模板匹配对裁剪后穴盘图像进行单格图像提取。
鉴于相机固定后采集图像尺寸一致,且穴盘在传送带两侧限位杆作用下横向位置相对居中,因此采用固定区域裁剪方法,依据图像中穴盘的左上角和右下角坐标点进行裁剪,去除无效背景区域,利于后续处理,如图2所示。
图2 固定区域裁剪
Fig.2 Fixed area cropping

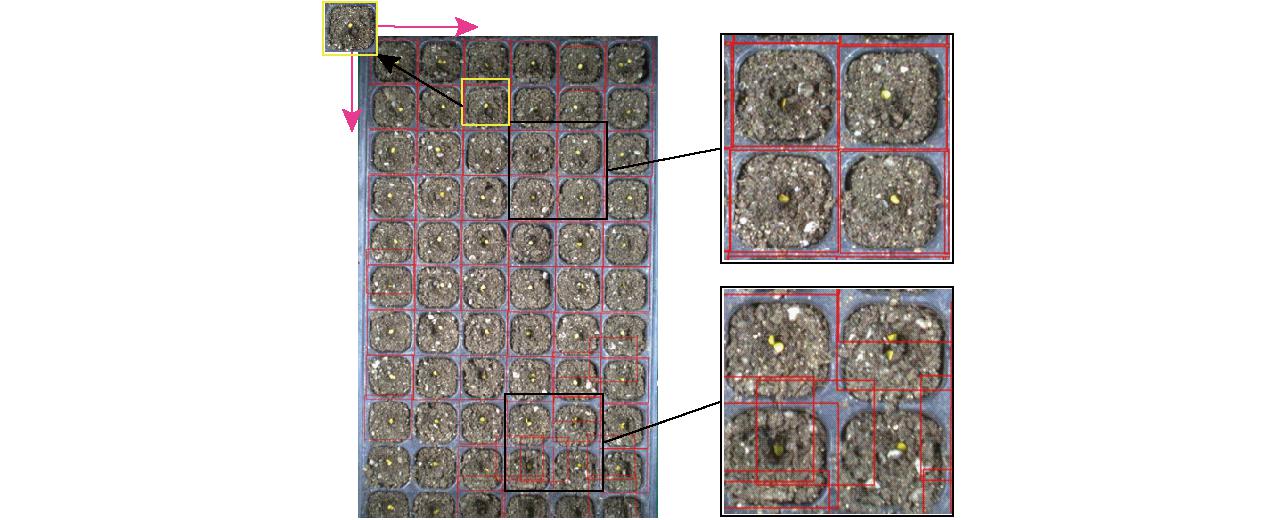

鉴于不同穴格背景和亮度存在一定差异,因此采用对光照、噪声有一定鲁棒性的归一化相关模板匹配法进行穴盘单格图像获取[15-16],如图3所示。
图3 模板匹配
Fig.3 Template matching
匹配时,从原图像中选取一穴格作为模板,将模板在原图像上进行像素级滑动,并计算原图像S与模板图像M之间的归一化相关系数R,计算式为
(1)
式中 x、y——坐标匹配起点,像素
U、V——模板图像M尺寸,像素
M(u,v)——模板图像M在位置(u, v)的灰度
E(M)——模板图像M灰度均值
S(x+u, y+v)——原图像S在位置(x+u, y+v)的灰度
E(Sxy)——原图像S中以(x, y)为起点的大小为U×V区域灰度均值
将R同设定的匹配置信度Φ相比较,若R≥Φ,则认为在该位置存在匹配,否则认为不存在匹配。试验时,设定Φ=0.14,匹配成功率为84%,共获取到穴盘单格图像3 472幅。图中匹配结果显示少数区域存在匹配重叠的问题,因此进一步对获取的图像进行筛选清洗,去除不合格图像,以提高训练数据质量。
为有效提升模型性能和泛化能力,采取随机翻转、颜色变换、随机缩放和平移方式对清洗后2 876幅穴盘单格图像进行数据增强,增强效果如图4所示。数据增强后数据集扩充为4 620幅,使用LabelMe软件进行标注,按照比例8∶1∶1对标注完成的穴盘单格图像进行划分,得到训练集图像3 696幅,验证集和测试集图像各462幅。
图4 数据增强
Fig.4 Data augmentation
2 检测方法
2.1 技术策略
本研究技术策略可概括为“单格训练+整盘检测”,如图5所示。在单格训练阶段,使用构建的数据集对YOLO v8n-SCS网络进行训练,迭代优化模型权重。在整盘检测阶段,首先对采集的整盘图像按照图2方法进行固定区域裁剪,减少模型推理数据量;再根据模型下采样深度,确定输入穴盘图像调节目标尺寸L;最后输入到加载训练最优权重的YOLO v8n-SCS网络中进行检测,获取穴盘内辣椒种子播种情况。

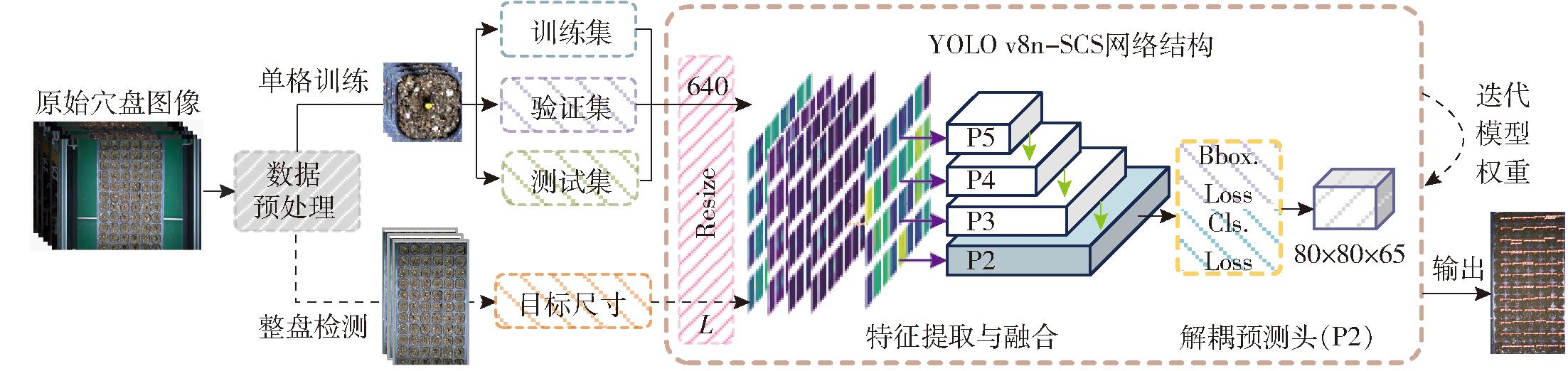

图5 技术路线图
Fig.5 Technology roadmap
2.2 YOLO v8n-SCS网络架构
YOLO系列算法是单阶段目标检测算法的代表,在目标检测任务中取得了多次SOTA表现,相比于Faster R-CNN[17]、Mask R-CNN[18]等两阶段目标检测算法具有更快的推理速度和更多的版本选择性。YOLO v8[19]是Ultralytics公司推出的最新YOLO系列算法,相比之前的YOLO v3[20]、YOLO v5[21]、YOLO v7[22]等版本,在识别精度和速度上都有提升,有YOLO v8n、YOLO v8s、YOLO v8m、YOLO v8l和YOLO v8x 5个版本。其中,YOLO v8n作为轻量级版本,在小样本数据集上不容易出现过拟合,且更适合于在资源有限的移动设备端运行。为实现辣椒穴盘播种质量在线检测,精确获取穴盘内辣椒种子位置和数量,以YOLO v8n为基线模型进行设计,网络整体依然采用特征金字塔网络(Feature pyramid network,FPN)与路径聚合网络(Path aggregation network,PAN)架构,改进后模型网络结构如图6所示。使用轻量级网络StarNet对原有的主干网络(Backbone)进行了替换,并引入上下文增强模块(Context augmentation module,CAM)实现深层特征的多感受野信息融合;在中间层(Neck)部分,融合了P2检测层,并使用空间与通道重建卷积(Spatial and channel reconstruction convolution,SCConv)替换基线C2f模块的瓶颈结构,以实现在增强模块特征提取能力的同时,提高模型推理速度;将基线的3个检测头(Head)减至1个,集中关注小尺度特征,以增强模型对小目标的检测性能。

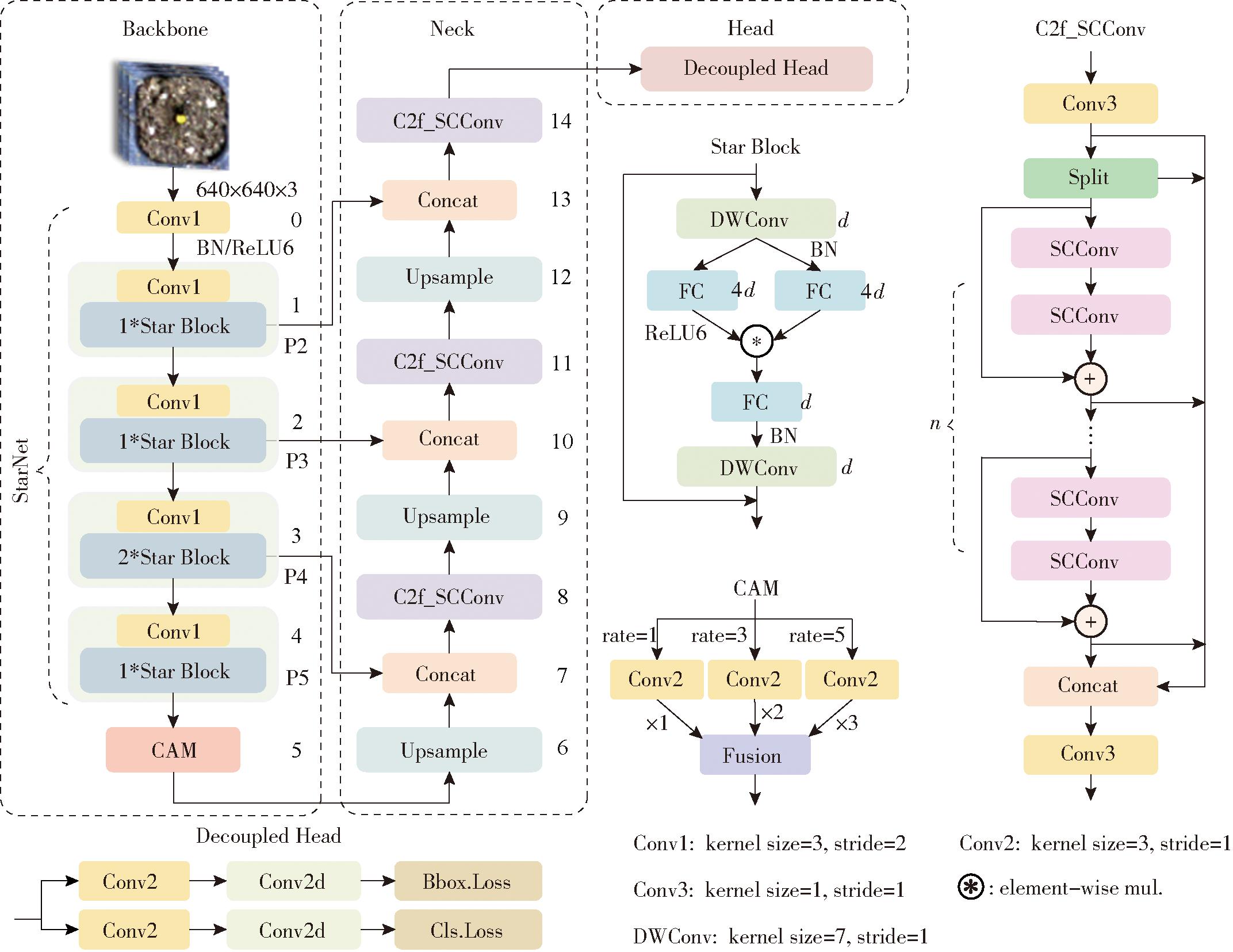

图6 YOLO v8n-SCS网络结构图
Fig.6 Architecture of YOLO v8n-SCS
2.2.1 StarNet特征提取网络
主干网络选取会显著影响模型整体性能和计算复杂性,因此需兼顾两者间平衡。GhostNet[23]、ShuffleNetV2[24]和FasterNet[25]等高效网络,在实现轻量化同时,通过特征重用和特征重组来增强对高维非线性特征表征能力,提高网络效率。
StarNet[26]网络采用元素乘法操作显著地提升了自身隐式维度,其网络结构如图6所示,对应YOLO v8n-SCS主干网络前5层,完成5次下采样操作。StarNet遵循传统分层网络结构,首先使用1个3×2的卷积层降低分辨率,其次通过5个由3×2的卷积和Star Block组成的功能块实现特征提取。而每个功能块Star Block的深度(即重复次数)可单独进行设置,大大提升了网络灵活性。

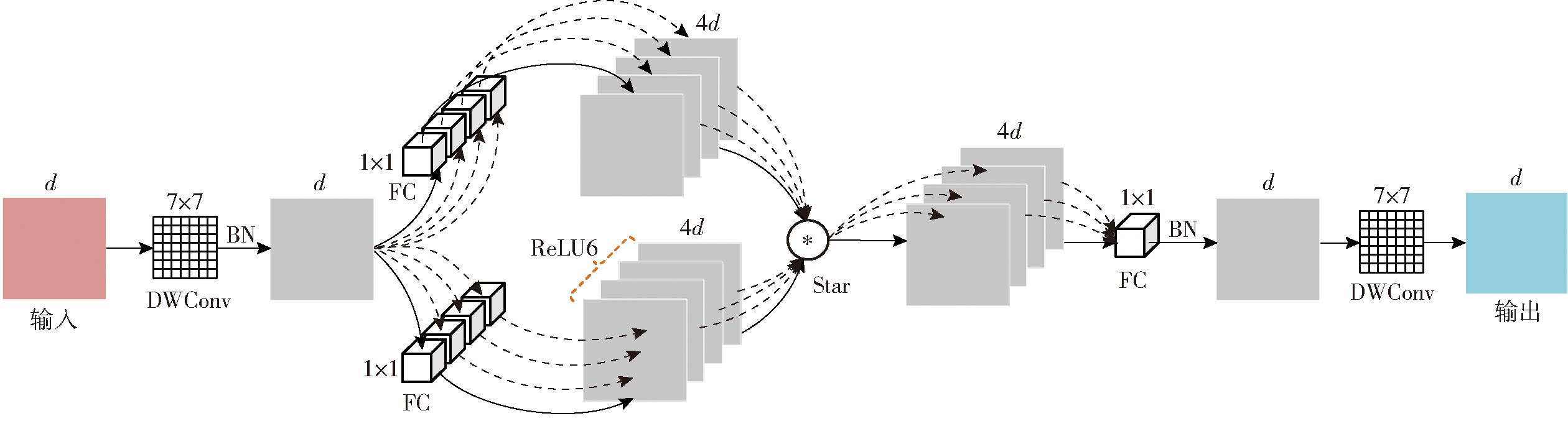

如图7所示,Star Block模块采用深度7×1卷积DWConv(Depth-wise convolution)完成输入特征提取,有效减少了计算量;然后经过批归一化BN(Batch normalization)高效实现输出的标准化处理;由两路扩展因子为4的1×1卷积进行特征升维,并选择其中一路使用ReLU6进行激活;之后对两路输出执行元素乘法(即Star),实现全局交互同时,指数式放大特征隐式维数;依次通过1×1的卷积和7×1的深度卷积实现特征降维和提取。
图7 Star Bolck模块结构图
Fig.7 Architecture of Star Bolck module
记网络输入特征为z,初始特征维数为d,进行第1个星型操作的第i、j两路通道权重为
引入偏置后整体权重为W(1,1)、W(1,2)。记“*”表示元素乘法,则第l个星型操作输出Ol为
(2)
向量空间维数为
推导见文献[26],模型的星型操作次数为5,当输入通道数为128时,网络隐式特征维数约为9032。可见StarNet网络在小巧紧凑的架构上,拥有庞大的高维空间属性。同时,网络采用ReLU6作为激活函数,使其在移动端设备运行时也能有很好的分辨率。
2.2.2 CAM特征增强模块
数据集图像中含有蛭石、珍珠岩等与辣椒种子形态相近,但像素幅值存在差异的干扰物,因此可采取特征增强的方式将干扰物与待检测的辣椒种子加以区分。自注意力机制将特征映射到不同的空间[27],通过点积相乘构建注意力矩阵。然而,这种实现并不高效,并且导致注意力复杂度随着数量增加呈二次比例增长。基线模型采用快速空间金字塔池化的方式(Spatial pyramid pooling-fast,SPPF)融合不同尺度的上下文信息,但池化层不可学习,并且对于空间分辨率降低的小目标在经历多次池化后会造成该感受野内的目标信息丢失,而导致其信息无法重建[28]。
CAM[29]有效避免了以上问题,该模块采用空洞卷积(Atrous convolution)[30]替代池化(Pooling)操作,在不提高计算量的情况下,结合不同扩张率(Dilation rate)获取图像多尺度信息,其结构见图6,输入信号在经过扩张率为1、3、5的3×1空洞卷积后进行特征融合。融合方式共分为3种,如图8所示。图8a和图8c分别为加权融合(Weight)和拼接融合(Concat)操作,即将特征图直接注入到空间和通道维度;图8b为自适应融合方法(Adaptive),假设将输入尺寸表示为(bs,C,H,W),则可以通过执行卷积操作获得(bs,3,H,W)的空间自适应权重。

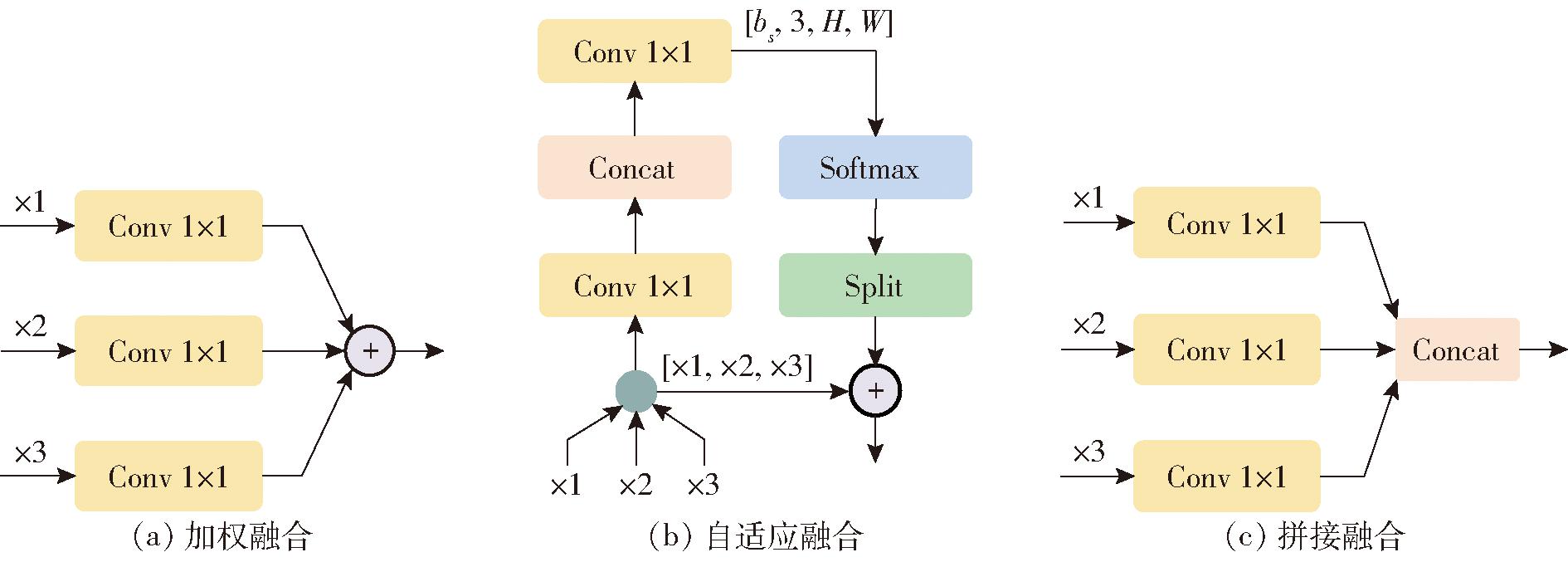

图8 CAM模块3种融合方式
Fig.8 Three fusion modes of CAM module
2.2.3 SCConv卷积模块
在网络中间层部分,影响模型性能的主要是C2f(Cross stage partial network fusion)跨阶段部分网络融合模块。C2f模块瓶颈结构由n个特征提取模块组成,其中每个模块由两个3×1卷积构成,如图9a所示。

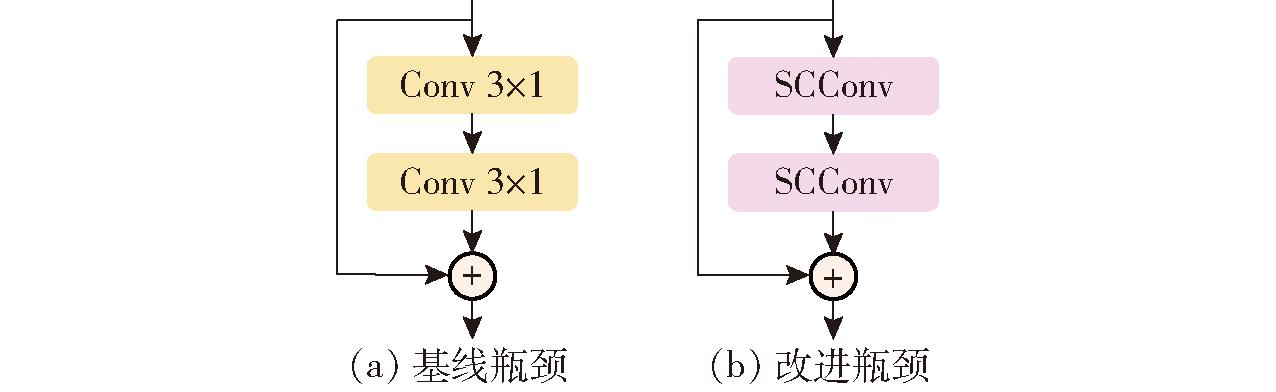

图9 C2f改进前后瓶颈结构对比
Fig.9 Comparison of two bottleneck structures in C2f module
普通卷积在训练过程中会提取到冗余特征,造成计算资源浪费,采用SCConv[31]模块替换基线C2f模块的瓶颈结构以减少冗余特征提取,提升模型目标检测准确性,如图9b所示。

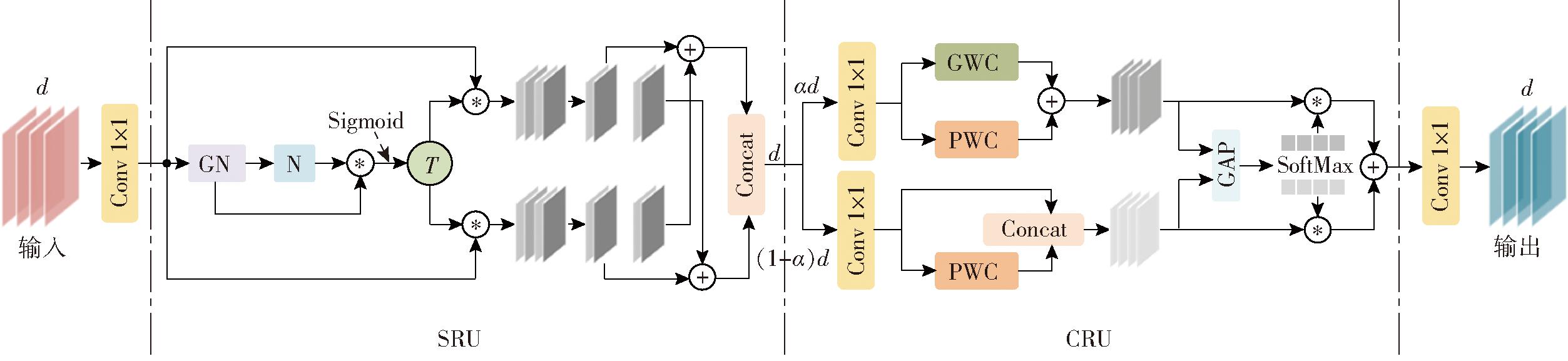

SCConv利用特征之间的空间和通道冗余来进行卷积压缩,其模块结构如图10所示,其中空间重建单元SRU(Spatial reconstruction unit)和信道重建单元CRU(Channel reconstruction unit)是SCConv中的两个核心模块,两者旨在最大限度地减少特征图中冗余。SRU主要关注特征图的空间维度,通过设定阈值T将归一化后输入特征分成两部分,然后对这两部分进行交叉重构操作,结合加权后两种不同信息量特征,加强彼此间信息流,既精确地捕获了每个特征块特征信息,又显著降低了整体空间冗余。CRU主要关注特征图通道维度,通过设定分割比α将通道划分为两部分,利用逐点卷积PWC(Point-wise convolution)提取的浅层特征丰富分组卷积GWC(Group-wise convolution)提取的代表性特征和直接输入特征,并与全局平均池化GAP(Global average pooling)提取的全局空间信息相融合,通过特征重用处理了冗余特征,提高了模型推理速度。改进C2f_SCConv模块如图6所示。
图10 SCConv模块结构图
Fig.10 Architecture of SCConv module
2.3 模型训练与评价指标
模型训练所用CPU型号为Intel Core i7-10700 CPU 2.90 GHz,32 GB运行内存;GPU型号为NVIDIA GeForce RTX 4060 Ti,16 GB显存;运行环境为Windows 10操作系统。
训练时的输入图像尺寸设置为640像素×640像素,批处理大小(Batch size)设置为18。为加快训练速度,初始权重设置为在COCO数据集上预训练网络权重。为防止过拟合和适当加快收敛速度,初始学习率取0.03,迭代次数为100。如图11所示,在迭代次数为85左右时,模型损失值下降到最低。

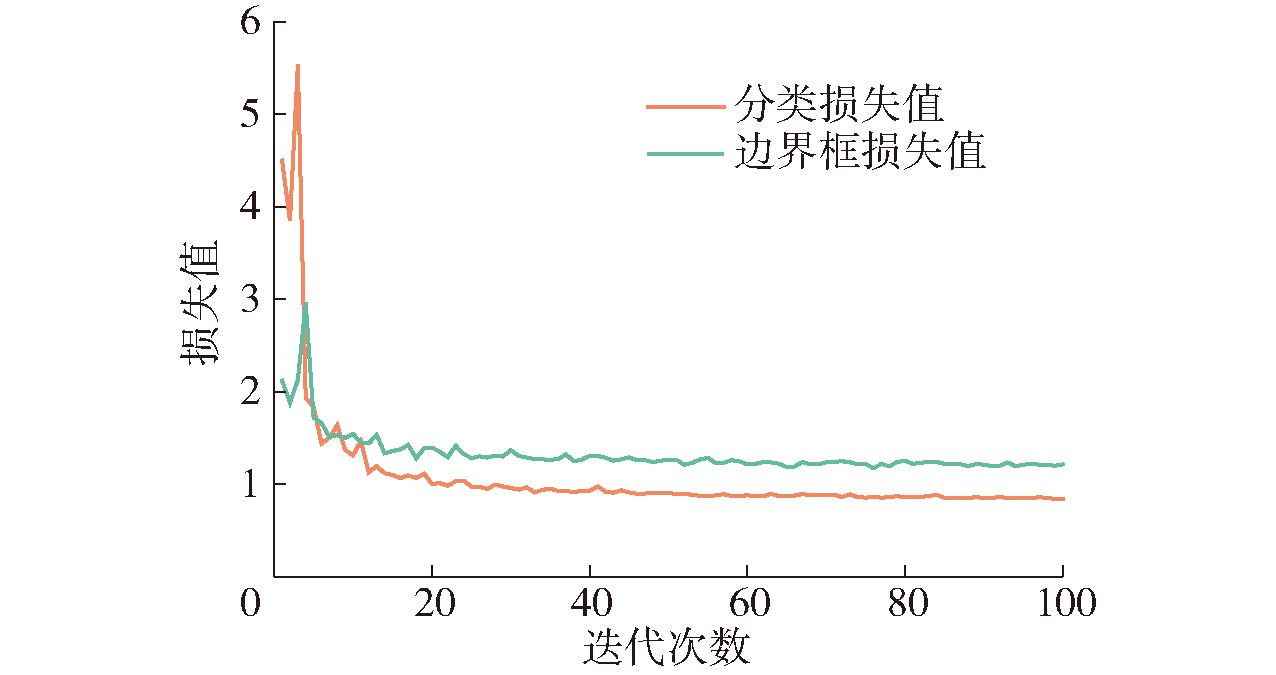

图11 YOLO v8n-SCS训练损失值变化曲线
Fig.11 YOLO v8n-SCS training loss curves
采用精确率(Precision)、召回率(Recall)、平均精度均值(mAP50、mAP50-95)、参数量(Parameters)和浮点数运算量(FLOPs)等作为指标对模型性能进行评价。
3 试验结果与分析
3.1 单格训练试验
3.1.1 消融试验
为直观地展示本研究方法对检测效果的影响,以基线模型YOLO v8n作对比进行消融试验。试验结果如表1所示,采用轻量级网络StarNet与特征增强模块CAM对主干网络进行改进后,模型参数量减少12.4%、浮点数运算量降低1.4×109、mAP50提升0.7个百分点、mAP50-95提升0.9个百分点,在不降低精度的同时,实现模型轻量化;引入P2小目标特征层、采用SCConv替换C2f模块瓶颈结构完成对中间层的改进后,模型YOLO v8n-SCConv-P2对小目标关注增强,其mAP50提升1.7个百分点、mAP50-95提升1.5个百分点,但参数量增加15.3%,浮点数运算量增加4.9×109;检测头削减方案YOLO v8n-OneHead在略微降低精确率的同时,显著降低了模型参数量和计算量,弥补了中间层改进带来的问题。集成上述改进就是本研究最终算法YOLO v8n-SCS,如图12所示,该算法能有效地减少因目标倾斜、微弱和重叠导致的漏检和误检,相比基线模型mAP50提升2.5个百分点、mAP50-95提升2.1个百分点、参数量降低62.5%、浮点数运算量降低1.3×109。
表1 消融试验结果
Tab.1 Ablation experiment results
模型 精确率/ % 召回率/ % mAP50 / % mAP50 - 95 / % 参数量 浮点数运算量 YOLO v8n 86. 7 88. 5 95. 8 81. 7 3. 2 × 10 6 8. 9 × 10 9 YOLO v8n StarNet 87. 3 86. 4 95. 4 81. 4 2. 2 × 10 6 6. 5 × 10 9 YOLO v8n CAM 91. 1 90. 3 96. 3 82. 8 5. 0 × 10 6 9. 8 × 10 9 YOLO v8n StarCAM 87. 9 89. 5 96. 5 82. 5 2. 6 × 10 6 6. 8 × 10 9 YOLO v8n P2 87. 2 88. 6 96. 3 82. 2 2. 9 × 10 6 1. 2 × 10 10 YOLO v8n SCConv 90. 3 91. 2 96. 8 82. 6 3. 5 × 10 6 8. 7 × 10 9 YOLO v8n SCConv P2 91. 7 92. 4 97. 5 83. 2 3. 4 × 10 6 1. 3 × 10 10 YOLO v8n OneHead 86. 8 88. 7 95. 2 81. 3 1. 6 × 10 6 6. 1 × 10 9 YOLO v8n SCS 88. 6 91. 3 98. 3 83. 8 1. 2 × 10 6 7. 6 × 10 9

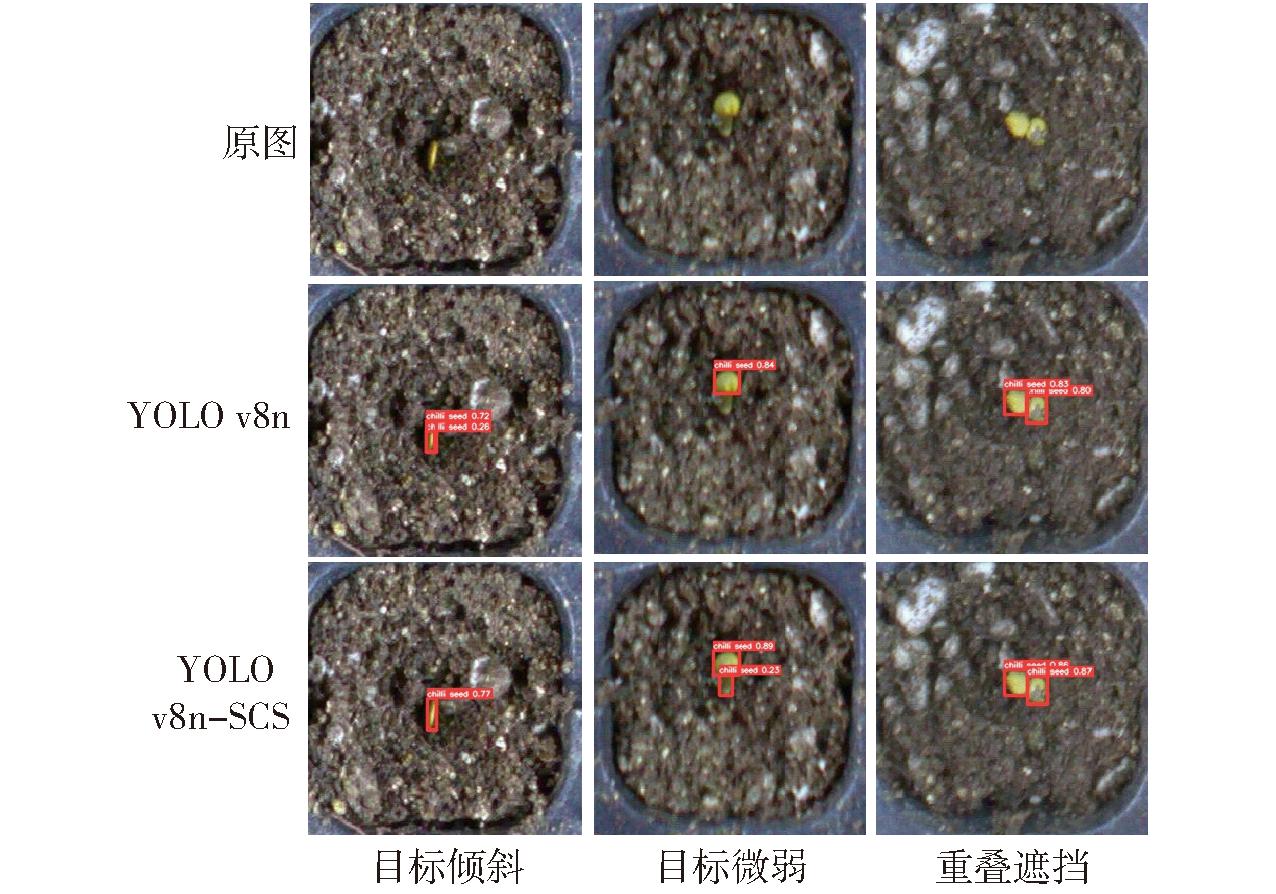

图12 基线与改进算法检测效果对比
Fig.12 Comparison of baseline and improved algorithm
3.1.2 对比试验

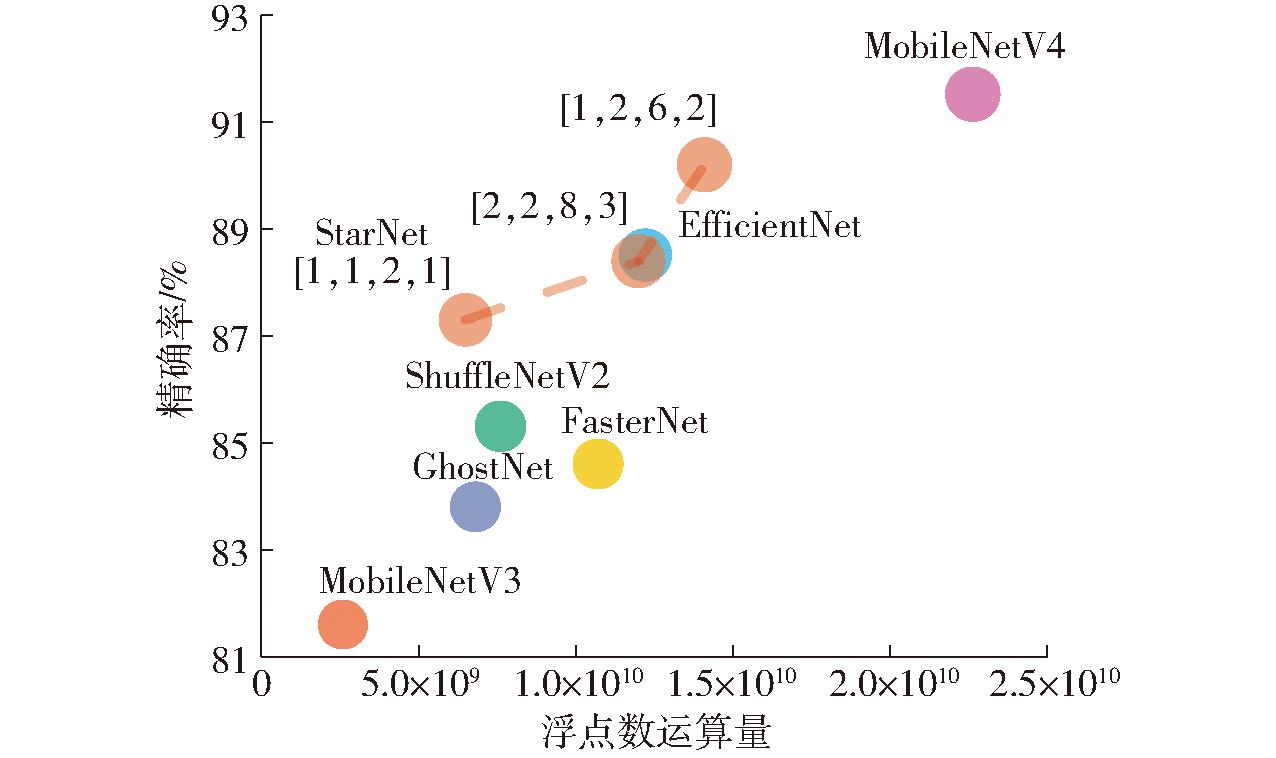

图13预试验选取不同深度的StarNet与一些主流轻量化网络GhostNet、ShuffleNetV2、FasterNet、EfficientNet[32]、MobileNetV3[33]和MobileNetV4[34]对基线模型YOLO v8n主干网络改进效果对比情况,可见基于StarNet的改进模型在均衡计算量与检测精确率上更有优势。考虑常用边缘设备算力限制,如Respberry Pi-4B算力为1.35×1010、Pentium D算力为1.18×1010,即StarNet深度取[1, 1, 2, 1]时,其改进模型更能适应较多边缘设备运行需求。
图13 不同轻量化网络改进效果对比
Fig.13 Comparison of improvement effects of different lightweight networks
图14为CAM模块3种特征融合方式与原模块SPPF产生的热力图对比,检测结果分别为2、2、3、1。由热力图可知,Concat方式效果最佳,对重叠且颜色相近种子也能产生较强的特征响应;Weight和Adaptive方式对相交处特征关注过多,导致种子自身区域特征微弱,易造成错检;SPPF由于池化会造成种子部分细节特征丢失,导致对下方种子感知较弱,造成漏检。热力图差异说明CAM更加关注边缘区域特征,同时能够降低特征提取过程中的信息损失,较暗的基质背景增强了模块对种子微弱特征捕捉。
图14 CAM与SPPF模块产生的热力图对比
Fig.14 Comparison of heat maps generated by CAM and SPPF
为保证试验公平性,选取模型体量相当且代码开源的目标检测算法(YOLO v5、YOLO v6[35]、YOLO v7、YOLO v9[36]、YOLO v10[37])轻量级版本在构建的穴盘单格数据集上进行训练,训练次数为100,结果如表2所示。
表2 对比试验结果
Tab.2 Results of comparative trial
模 型 m A P 5 0 / % m A P 5 0 - 9 5 / % 参 数 量 浮 点 数 运 算 量 内 存 占 用 量 / M B 帧 率 / ( f · s - 1 ) Y O L O v 8 n 9 5 . 8 8 1 . 7 3 . 2 × 1 0 6 8 . 2 × 1 0 9 5 . 9 9 1 Y O L O v 8 n S C S 9 8 . 3 8 3 . 8 1 . 2 × 1 0 6 7 . 6 × 1 0 9 2 . 7 1 1 2 Y O L O v 5 n 9 4 . 6 8 1 . 0 2 . 5 × 1 0 6 7 . 2 × 1 0 9 5 . 3 7 7 Y O L O v 6 n 9 3 . 5 8 0 . 5 4 . 2 × 1 0 6 1 . 2 × 1 0 1 0 8 . 7 8 3 Y O L O v7 t i n y 9 2 . 2 7 8 . 6 6 . 0 × 1 0 6 1 . 3 × 1 0 1 0 4 5 . 0 7 9 Y O L O v 9 t 9 6 . 1 8 1 . 2 2 . 0 × 1 0 7 7 . 6 × 1 0 9 4 . 6 6 3 Y O L O v 1 0 n 9 6 . 5 8 1 . 5 2 . 7 × 1 0 6 8 . 2 × 1 0 9 5 . 8 9 0
由表2可知,改进模型YOLO v8n-SCS拥有最高的检测平均精度均值mAP50和mAP50-95,模型内存占用量为2.7 MB,浮点数运算量仅为7.6×109,所需计算量比YOLO v5n之外的其他检测算法都少,且最高检测帧率为112 f/s,其综合表现不弱于后续的SOTA模型YOLO v9-t、YOLO v10n。分析其原因,主要是因为YOLO后续版本的改进主要集中于优化模型架构、提升模型性能和适应性方面,而非针对提升小目标检测能力,因此在面对小目标检测时表现欠佳。可见,本文算法YOLO v8n-SCS在提升检测性能的同时,减少了模型整体参数量、降低了算力需求、提高了检测效率,证明了本改进模型的有效性与先进性。
3.2 整盘检测试验
3.2.1 输入图像尺寸对整盘检测效果影响
相关研究表明,较大输入图像检测结果更接近实际[38],但缺少量化标准。本文模型训练与预测任务所用穴盘单格图像与整盘图像长边尺寸比为1∶14,使得两种任务下提取的输入特征差异很大,即需探究输入图像尺寸变化对模型检测效果的影响规律,以保证模型良好的识别效果。鉴于模型主干网络对输入图像共进行5次下采样(最小特征图为原图的1/25),为保证每个像素点有效,应将图像输入尺寸调整为32整数倍。其输入图像尺寸调节原则为
(3)
式中 w、h——原图像宽、高,像素
其中,基系数k根据原图像尺寸确定,可变系数n预先设定,两者均为整数,后者负责约束调节目标尺寸L,调节后图像宽、高变为原来的L/max(w, h)。
从采集图像中随机抽取5幅作为原图样本,将其按照图2方式裁剪后作为裁剪样本,2组尺寸分别为4 000像素×3 000像素、1 550像素×3 000像素。经测试,采用OpenCV进行单幅图像裁剪耗时远小于0.01 ms,因此可忽略该预处理操作的影响。以每组5幅图像检测平均耗时和平均准确率为评价指标,分别采用基线模型YOLO v8n与改进模型YOLO v8n-SCS对裁剪前后图像按照不同输入尺寸进行预测,试验结果如图15所示。

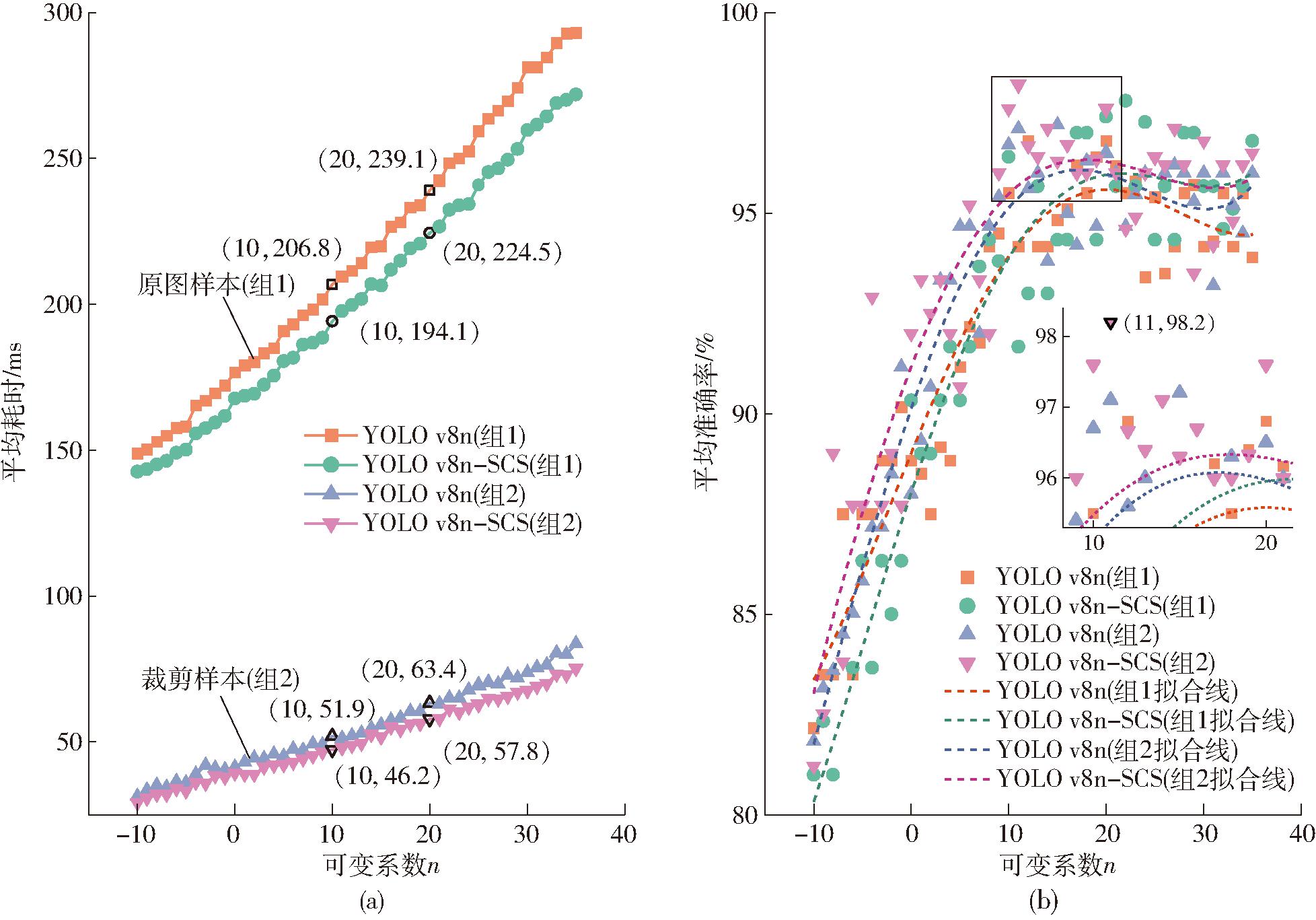

图15 输入图像尺寸对2种模型预测结果的影响
Fig.15 Effects of different input image sizes on prediction results of two models
由图15可知,平均耗时与n变化呈正相关,平均准确率与n变化呈二次相关,固定区域裁剪能够显著缩减检测耗时近75%、程度性尺寸放大操作能够平均提高检测准确率约0.86个百分点,且YOLO v8n-SCS相比YOLO v8n具有更好的预测表现。这是因为大尺寸图像所需计算量大,从而增加了检测耗时,而裁剪操作缩减了输入图像尺寸,有助于提高检测效率。同时,尺寸缩减会导致图像部分细节特征丢失,而尺寸增加到一定范围时,插值带来的噪声对小目标影响不可忽略,导致准确率下降。图15b呈现出个别小尺寸输入相比大尺寸输入拥有更高的检测平均准确率,这归因于此时特征图尺寸更接近网络最佳特征提取尺寸。
当n∈[10, 20]时,两模型检测平均准确率表现最佳,其中YOLO v8n-SCS检测平均准确率大于等于96%,结合检测平均耗时,取n=11,此时模型检测帧率为21 f/s,检测准确率为98.2%,相比基线模型检测帧率提升8.2%、准确率提升1.1个百分点。
3.2.2 整盘检测与分块检测效果对比
由上述分析可知,图像尺寸越小,检测耗时越短,为综合比较整盘检测效果,以5幅裁剪后图像作为试验对象,依照图16方法对其分块。选取每种分块方式下5幅图像进行预测,使可变系数n为11,按照式(3)设定图像输入尺寸,得到检测耗时和平均准确率随划分块数变化情况如图17所示。其中,预估整盘耗时近似为单块检测耗时与划分块数的乘积,忽略单块图像预加载时长。

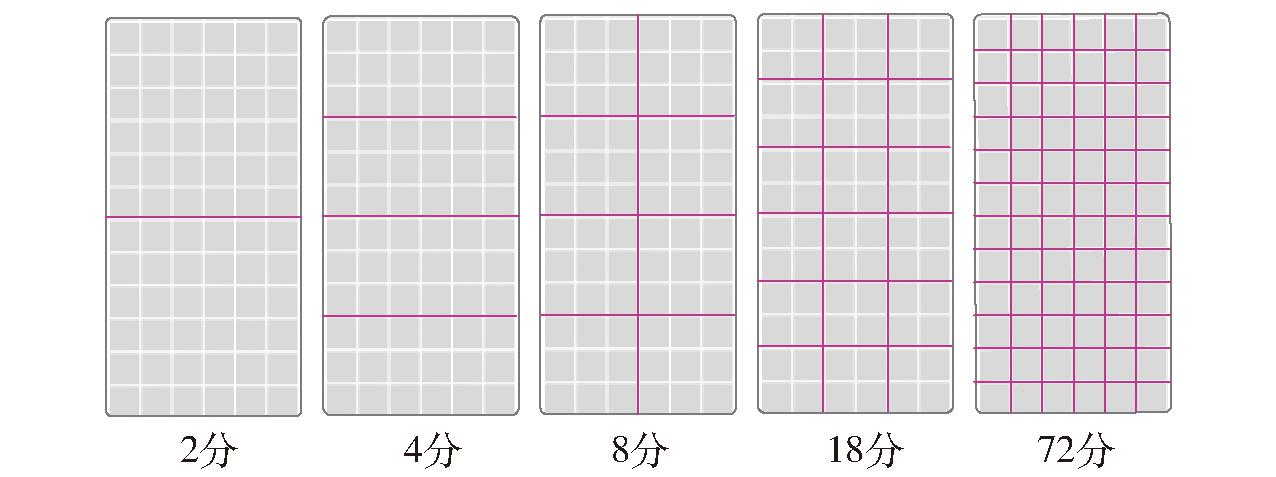

图16 穴盘分块检测划分方法
Fig.16 Dividing methods for regional detection of seedling trays

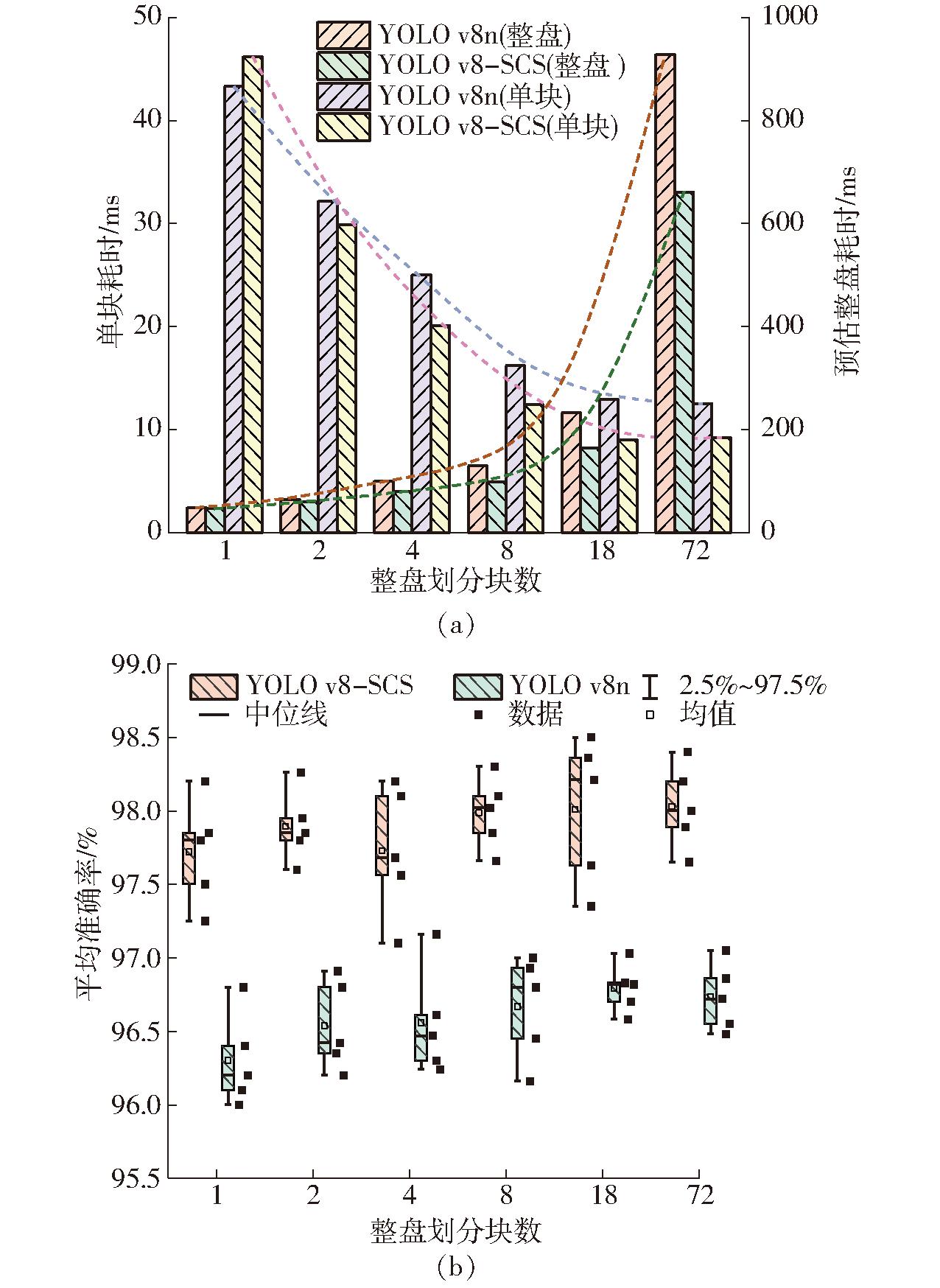

图17 不同分块方法检测效果对比
Fig.17 Comparison of detection results of different dividing methods
由图17a可知,对整盘进行划分后,随着分块数量增加,单块图像检测耗时降低,但整盘检测耗时会逐渐增加;由图17b可知,相比分块检测,整盘检测对模型检测准确率损失低于0.31个百分点。综合分析,整盘检测更有优势,在实现高效率和准确率的同时,其后处理也更方便,同时YOLO v8n-SCS相比基线模型拥有更佳的性能表现。
3.2.3 整盘检测效果评价
为综合评价播种质量检测效果,将训练好的模型集成到试验平台嵌入式系统(英伟达Jetson Nano B401开发板),并按照前文结论对输入图像尺寸进行设置,如图18所示。试验准备72穴和128穴两种规格育苗盘各5盘,分别在不同播种速度下进行测试。其中,图像获取通过穴盘到位触发激光红外传感器来进行关键帧采集。

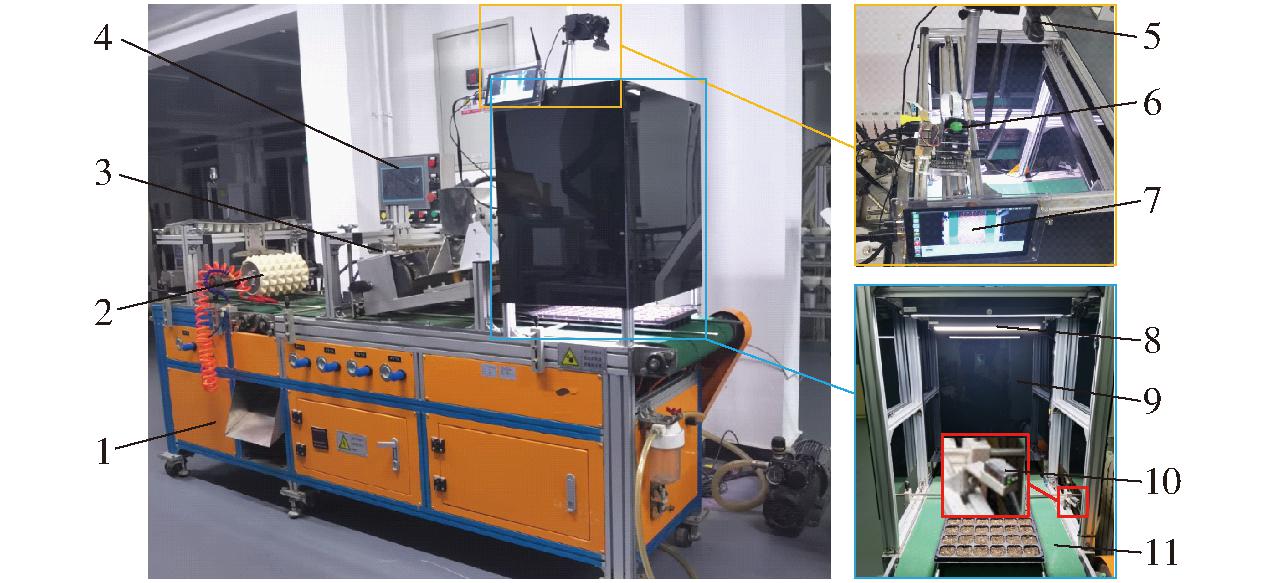

图18 试验平台
Fig.18 Test platform
1.装置箱体 2.压穴装置 3.播种装置 4.控制系统 5.摄像头 6.Jetson Nano嵌入式系统 7.触摸屏 8.补光灯 9.遮光板 10.激光红外传感器 11.传送带
以检测准确率为评价指标,得到部分整盘检测效果图如图19a所示(黄色框中为漏检种子),不同播种速度下整盘检测准确率如图19b所示,3个指标随播种速度变化曲线如图19c、19d所示。

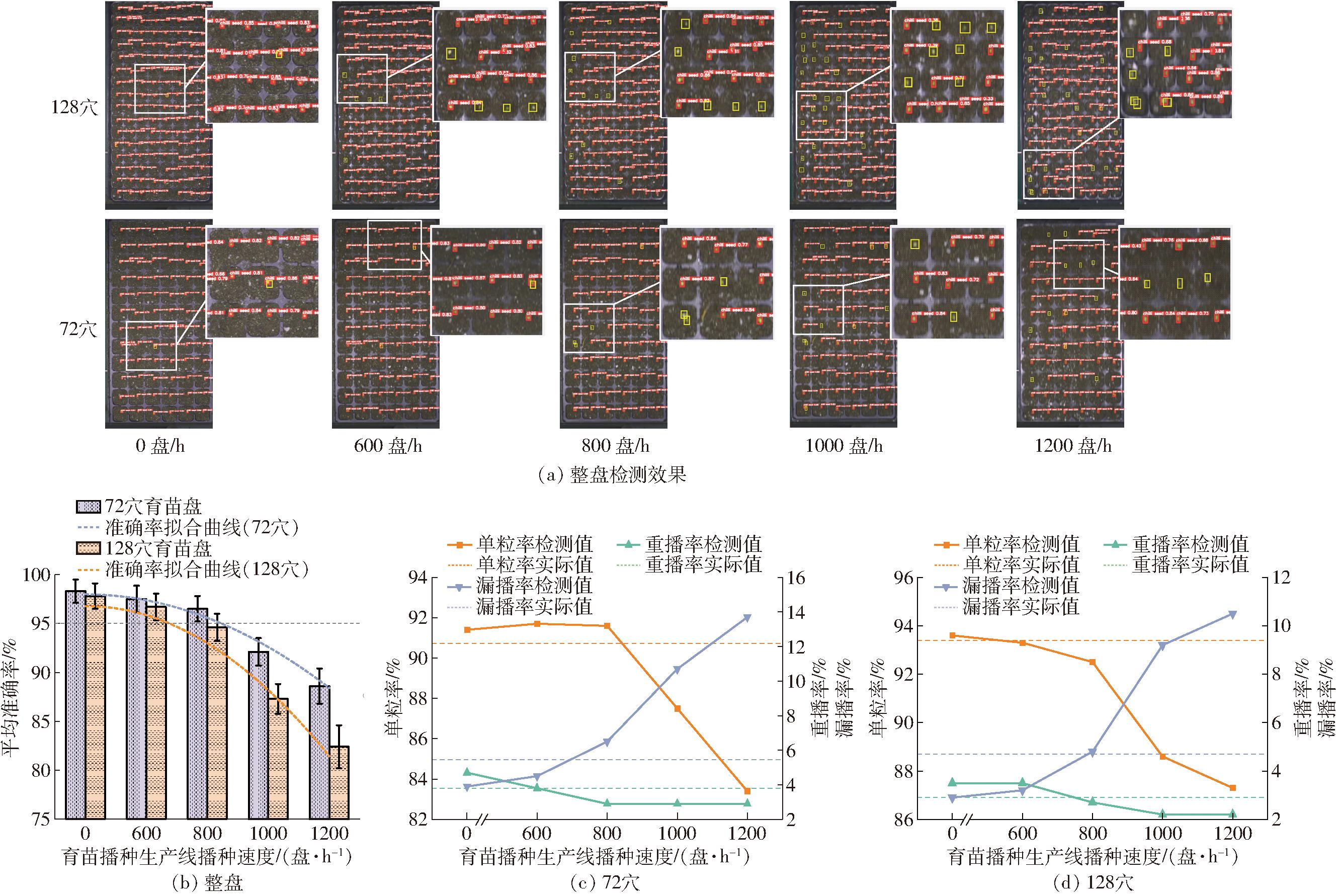

图19 YOLO v8n-SCS整盘检测效果
Fig.19 Whole-tray detection results of YOLO v8n-SCS
可见,随着播种速度的增加,整盘检测准确率随之下降,同时检测单粒率、重播率随之下降,而检测漏播率随之上升。这主要是由于相机帧率限制,在高播种速度下采集图像会出现程度性混合模糊[39],这种像素级变化会致使特征微弱、重叠和遮挡状态下的辣椒种子丢失部分特征,影响其特征提取效果,导致模型整盘检测准确率下降,其中128穴育苗盘播种种子更多,准确率下降也更加明显。在本试验条件下,改进模型YOLO v8n-SCS对72穴育苗盘静态检测准确率为98.3%,在播种速度600 盘/h以内检测准确率不小于97.5%,在播种速度800 盘/h以内检测准确率不小于96.5%;对128穴育苗盘静态检测准确率为97.8%,在播种速度600 盘/h以内检测准确率不小于96.7%,即在以上工况下,改进模型检测精度不小于95%,同时检测单粒率、重播率和漏播率波动维持在1.8%以内。因此,本文模型可用于辣椒穴盘育苗精量播种质量检测。
4 结论
(1)以YOLO v8n为基线模型提出了一种改进模型YOLO v8n-SCS:采用StarNet网络轻量化Backbone,并引入CAM模块进行特征增强;融合P2小目标特征层,采用SCConv模块替换基线C2f模块的瓶颈结构完成对Neck部分改进;将基线检测头Head削减到1个,得到改进模型YOLO v8n-SCS。
(2)在穴盘单格数据集训练表现上,相比基线模型YOLO v8n,YOLO v8n-SCS参数量降低62.5%、mAP50提升2.5个百分点、mAP50-95提升2.1个百分点、浮点数运算量降低1.3×109;相比主流检测算法,YOLO v8n-SCS模型内存占用量仅为2.7 MB,浮点数运算量仅为7.6×109,检测帧率达112 f/s,对穴盘辣椒种子检测效果更加显著。
(3)在整盘检测表现上,首先分析了输入图像尺寸对整盘检测效果影响,得出该任务下通过固定区域裁剪去除穴盘图像周围背景可缩减检测耗时近75%。当可变系数n为11时,按照式(3)调节输入图像尺寸检测效果最佳,此时模型检测帧率为21 f/s,检测准确率为98.2%,相比基线模型检测帧率提升8.2%、准确率提升1.1个百分点。其次,由分块检〗测效果对比试验得出,分块方式检测帧率低于16 f/s,且对模型检测准确率提升效果有限。综合来看,整盘检测更具优势。
(4)验证了YOLO v8n-SCS在育苗播种生产线不同播种速度下的整盘检测效果。结果显示,改进模型YOLO v8n-SCS对72穴育苗盘静态检测准确率为98.3%,在播种速度800 盘/h以内检测准确率不小于96.5%;对128穴育苗盘静态检测准确率为97.8%,在播种速度600 盘/h以内检测准确率不小于96.7%。在以上条件下,改进模型能够取得不小于95%的检测精度,同时单粒率、重播率和漏播率检测误差小于1.8%。因此,本文模型可通过结合关键帧检测的方式,实现辣椒穴盘育苗精量播种质量在线检测。
