荞麦是我国重要的小杂粮作物,也是典型的“药食同源”作物,具有丰富的保健功效,能够降压、控制糖尿病、改善消化和胆固醇水平等[1-2]。荞麦的生长阶段主要分为幼苗期、生长期和成熟期3个阶段。秋播荞麦通常于7月种植,其幼苗期处于雨季高发季,这个阶段荞麦对外界环境变化较为敏感,田间杂草容易与作物争夺养分、水分和光照,因此,环境变化及杂草生长情况都会影响作物的出苗情况[3]。幼苗期是荞麦营养生长的关键阶段,及时地查苗、补苗以及监测荞麦长势能够为荞麦生产管理及产量形成提供保障[4]。苗期情况获取可为幼苗数量检测、长势均匀度评估、生长指标评估等提供技术支持。传统苗期情况评估主要以经验和人工采样为主,适用于较小种植规模地块,当种植规模较大时,人工方式则费时费力、时效性差、成本高等,难以满足精准农业快速、准确获取信息的需求[5]。无人机遥感作为一种高效化、现代化、智能化的技术,可以观测大规模种植地块的全尺度图像,成为农作物出苗监测、生长监测和产量预测的必备工具。将智慧农业技术应用到小杂粮产业中是目前发展趋势,能够降低农业工作者工作量的同时,促进小杂粮产业发展。
近年来,深度学习在计算机视觉领域已表现出优异的性能,部分研究者将其应用于农产品苗期图像分割中,并取得了较好的结果。DIAO等[6]对UNet网络进行了改进,对玉米作物行分割的平均像素精度(Mean pixel accuracy, mPA)、平均精度和平均召回率分别为90.18%、91.79%和90.18%,比传统图像分割方法有明显提高。LIU等[7]提出了一种高效残差分解卷积神经网络(Multi-sacle effcient residual fcatorized convNet, MS-ERFNet)模型实现玉米作物行的图像分割,其平均交并比和像素准确率分别为93.41%和97.54%,均高于其他模型。SUN等[8]对DeepLabV3+图像分割模型进行了改进,采用水稻倾斜通道特征金字塔(Rice lodging-channel-wise feature pyramid, RL-CFP)代替空间金字塔池化(Atrous spatial pyramid Pooling, ASPP),并在编解码阶段添加了通道注意力机制(Channel attention module, CAM),最终实现了水稻的倒伏分割,其分割mIoU和mPA分别达到90.52%和94.37%。ZUO等[9]对UNet网络进行了改进,编码网络采用密集网络复用和融合多层特征改进了信息传输方式,解码网络采用转置卷积进行上采样,该模型对于玉米苗木植株分割的平均像素精度为90.54%。ZHANG等[10]采用2种轻量化模型LW-Segnet(Lightweight Segnet)和LW-Unet(Lightweight Unet)实现了小麦苗期高精度分割,其分割的F1值和mIoU分别为88.00%和83.42%。
目前,基于深度学习的作物苗期植株语义分割主要应用在玉米、水稻等大规模种植作物领域,在荞麦领域的研究相对较少。采用无人机遥感技术和人工智能技术结合的方式对荞麦进行田间管理,能够不断促进小杂粮产业的信息化、现代化发展,最终为小杂粮产业发展提供技术支持。由于移动平台的计算能力有限、尺寸较小、质量较轻,对分割模型的总体参数量、FLOPs和推理时间的要求都较高[11-12],因此,建立荞麦苗期分割数据库,并开发一种能够搭载于移动端的轻量级深度学习语义分割框架实现荞麦苗期图像分割,为后期作物数量统计和作物行识别提供技术支持。综上所述,本文提出一种轻量化的荞麦苗期深度学习图像分割方法,以DeepLabV3+模型为基础网络,采用RepVGG Block与MobileViT Block模块融合的方式替换原始主干网络降低模型参数量,引入SENet注意力机制保证通道间相关性的同时捕获更多的全局语义信息,并与其他模型进行对比实验,在不降低图像分割精度和速度的同时,完成轻量化模型的构建,以期为无人机实时荞麦苗期分割提供理论基础,最终助力小杂粮智慧农业发展。
于2022年和2023年在山西省晋中市太谷区申奉村山西农业大学荞麦研究实验田(37°26′2.4″～37°26′06″N,112°35′34.8″～112°35′42.0″E)开展实验。荞麦播种时间为6—7月,收获时间为9—10月,种植品种为甜荞“晋荞1号”。图1为荞麦研究区地理位置及实验田概况。

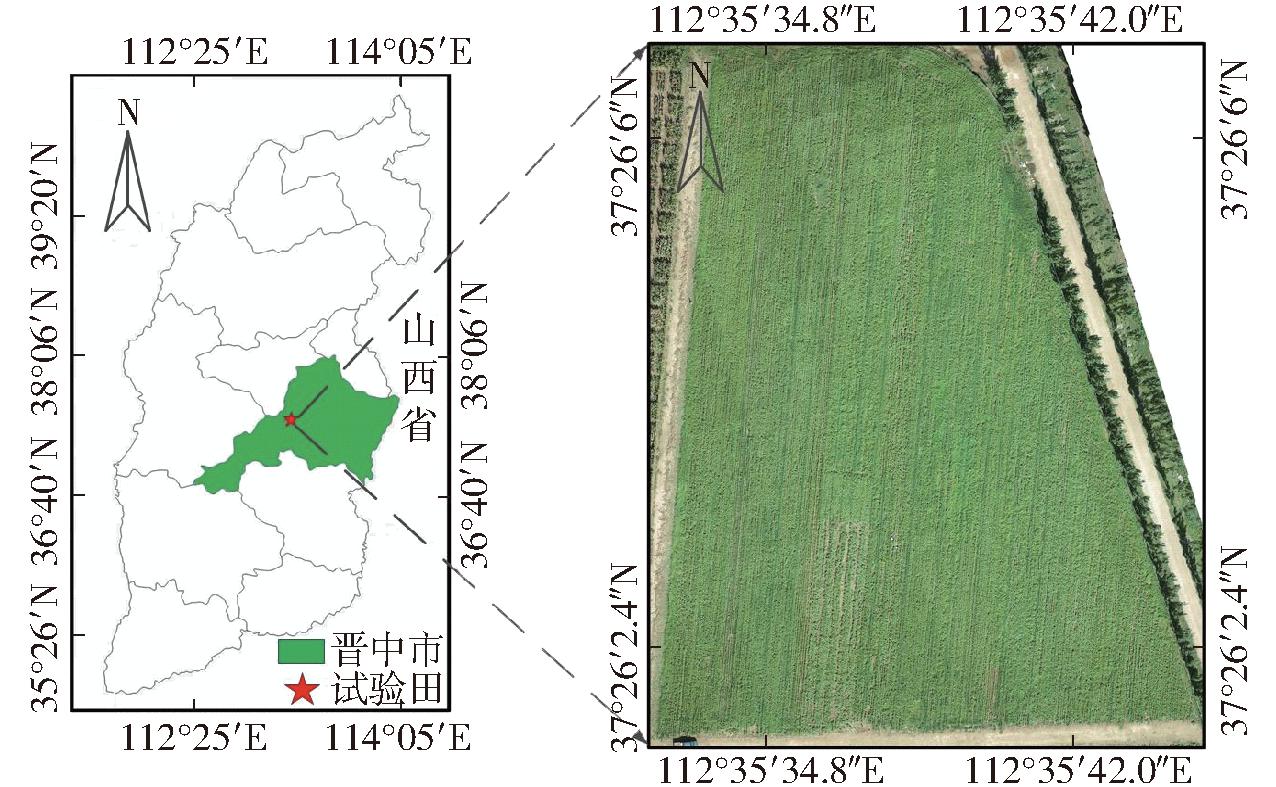

图1 研究区地理位置及荞麦实验田
Fig.1 Geographical location of study area and buckwheat experimental field
航拍图像采集设备为大疆PHANTOM 4RTK型无人机(搭载2×107像素1英寸CMOS传感器),该无人机搭载RTK模块,兼容高精度GNSS移动站,具有厘米级定位能力。航拍参数设置:飞行高度设置为10 m,飞行速度为2.6 m/s,GSD为0.41 cm/像素,航向重叠率为80%,旁向重叠率为70%。在轨迹飞行模式下,绘制飞行轨迹线,无人机就会按照预设的轨迹线开始飞行。本文研究对象为荞麦的苗期数据,因此数据采集时间主要集中在荞麦出苗后10 d左右,具体采集时间为2022年8月10日和2023年8月3日。
将采集后的图像利用PIX4Dmapper软件生成正射影像图,图像格式为TIFF,分辨率为38 446像素×14 183像素。由于图像分辨率过高,无法采用深度语义分割模型进行训练预测,需对其进行分块处理。图像分块处理策略为将正射影像图按照从左到右,从上到下的顺序以512像素×512像素的窗口进行分块,其滑动步长为512像素,所得子图之间无重叠部分,当滑动窗口到达正射影像边缘时,如子图尺寸不足512像素×512像素,则以实际像素为准。图像分块策略能够在有效减少深度学习语义分割计算量的同时增加样本数据集,图像分块策略如图2所示。图像分块之后总共获得2 128幅图像,图像格式为JPG。

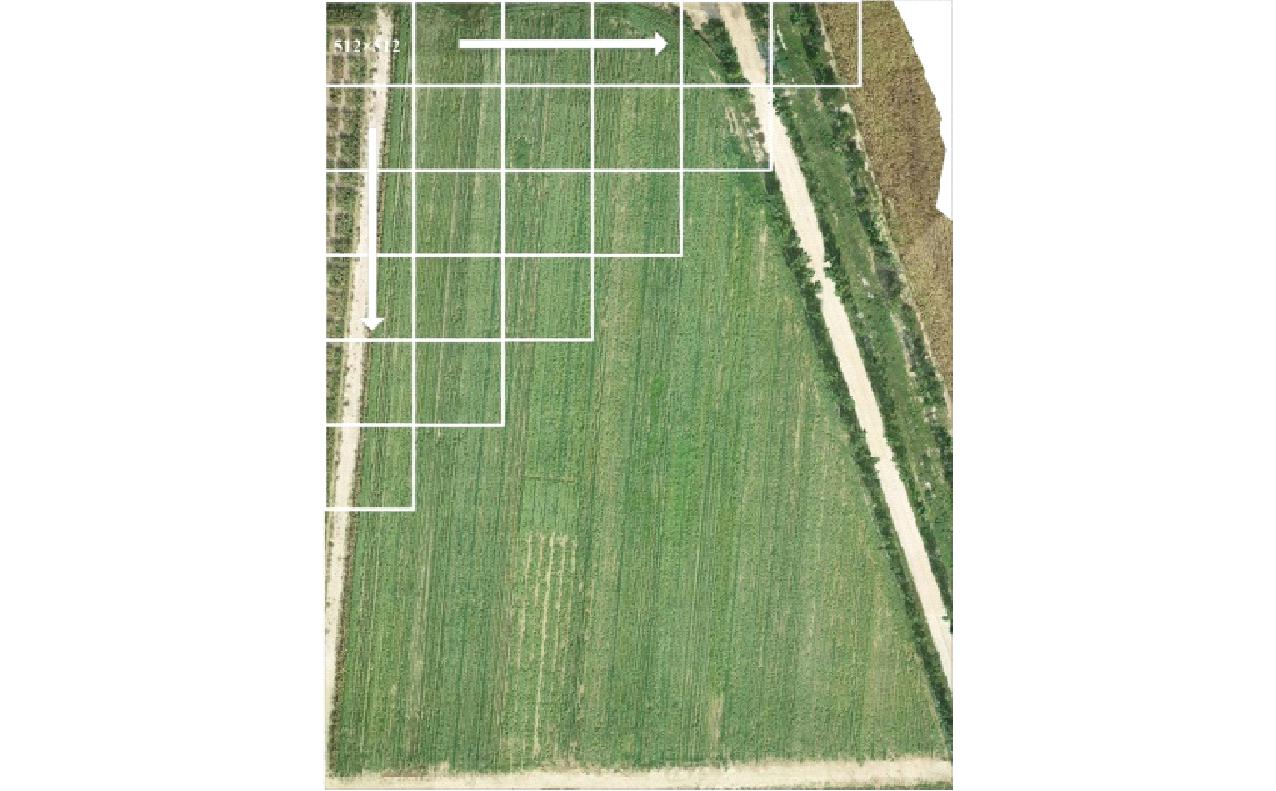

图2 图像分块策略
Fig.2 Image block strategy
为了增强数据的多样性,采用水平翻转、垂直翻转、0°～360°随机翻转、颜色抖动等多种方式实现数据增强[13],数据增强效果如图3所示。通过数据增强共获得8 456幅图像,按照比例7∶2∶1将数据集分为训练集(5 919幅)、验证集(1 691幅)和测试集(846幅)。采用Labelme软件对荞麦图像进行标注,将荞麦植株部分标记为白色,将背景部分标记为黑色,标注结果文件类型为JSON文件,然后将其转换为PNG标注格式,其示例图如图4所示。
图3 图像增强示例
Fig.3 Examples of image enhancement
图4 图像标注示例
Fig.4 Examples of image annotation
本研究以DeepLabV3+模型为基础网络,提出一种改进的DeepLabV3+方法实现对荞麦苗期图像的分割与识别。DeepLabV3+模型的工作原理是将图像的浅层特征和深层上采样特征进行融合,形成编码-解码工作机制,在关注图像边界信息的同时有效提升了分割效果[14];编码阶段主要包括特征提取主干网络和空间金字塔池化(Atrous spatial pyramid pooling,ASPP)模块,主干网络通常采用常见的主流框架,如ResNet、Xception、MobileNet和ShuffleNet等网络,通过主干网络可以完成特征学习优化和生成粗略特征图等功能,并采用ASPP结构采用不同大小的卷积获取高级抽象特征图,进行更深层次的特征采样[15];解码阶段利用高维特征和低维特征,将像素位置信息与空间信息相结合,最后利用双线性插值上采样完成像素级分割[16]。DeepLabV3+模型将深度可分离卷积(Depth wise separable convolution,DSC)应用在了ASPP和编码模块中,在抑制模型参数的同时增加网络深度[17]。
DeepLabV3+模型有较好的分割效果,但由于其较为复杂的主干特征提取网络和深层次的网络结构,容易出现训练、部署困难等问题[18],且难以实现移动平台的搭载。基于以上问题,本文设计一种改进的轻量级语义分割模型DeepLabV3+用于荞麦苗期图像分割,采用RepVGG与MobileViT模块融合的方式进行特征提取代替原始主干网络,降低了模型参数量。为了更好地对特征通道之间的关系进行建模,在RepVGG网络模型中引入SENet注意力机制,合理利用通道间的相关性,捕获更多的全局语义信息。改进后DeepLabV3+的模型网络结构如图5所示。改进后的轻量化DeepLabV3+分割模型与无人机遥感荞麦数据集相结合,能够实现大规模种植时荞麦的精准识别,能够及时、准确地针对荞麦长势及产量做出预估,合理判断大田所处苗期对生育期水、肥、药的管理具有重要的指导意义,实现荞麦田间的智能化管理。

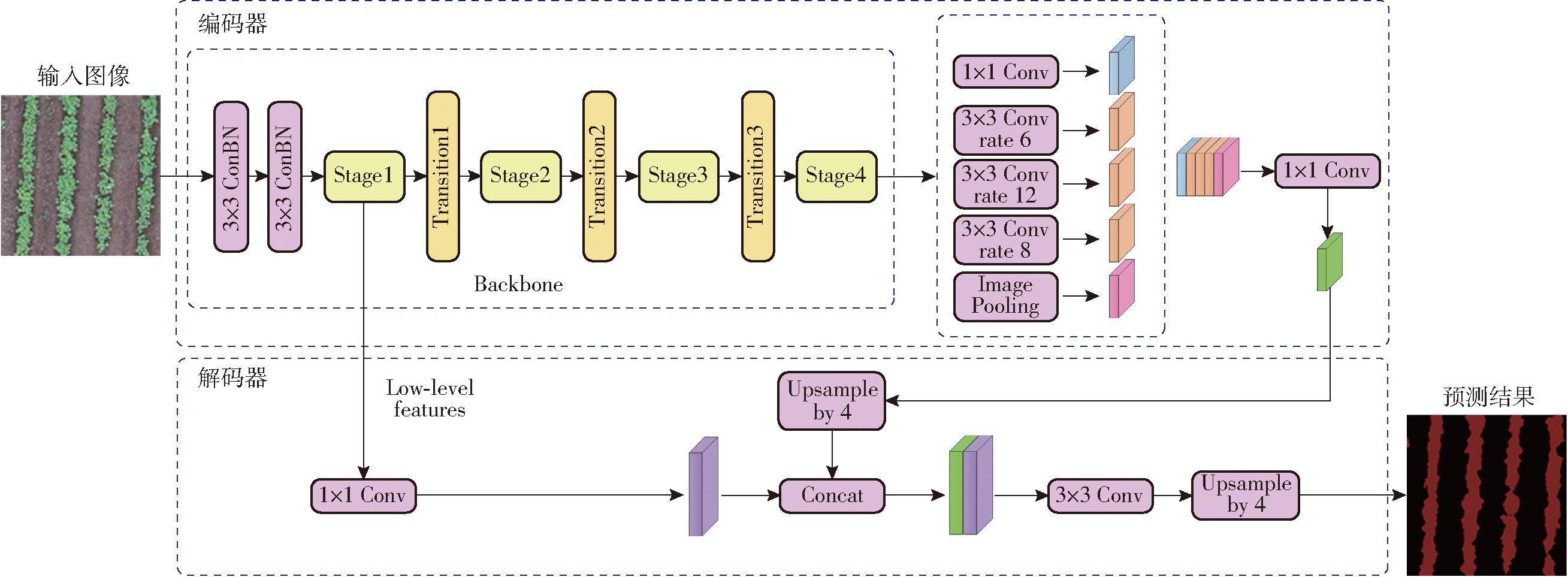

图5 改进的DeepLabV3+模型网络结构图
Fig.5 Structure of improved DeepLabV3+ model
1.4.1 MobileViT模块
MobileViT[19]是轻量级网络,传统的轻量级卷积神经网络(Light-wieght convlolutional neural networks,LWCNNs)主要利用空间归纳偏差能力使其在不同的视觉任务中需要学习的模型参数变少,但获取的特征为局部特征。为了能够获取全局特征,通常会通过添加ViTs(Vision transformers)机制来实现,但该机制会增加模型参数,不满足轻量级的需求。而MobileViT能够将卷积神经网络(Convolutional neural networks,CNNs)和ViTs完美结合,形成一种全新的轻量化模型,其结构如图6所示。MobileViT模块能够利用更少的参数实现对输入量中局部和全局信息的建模。

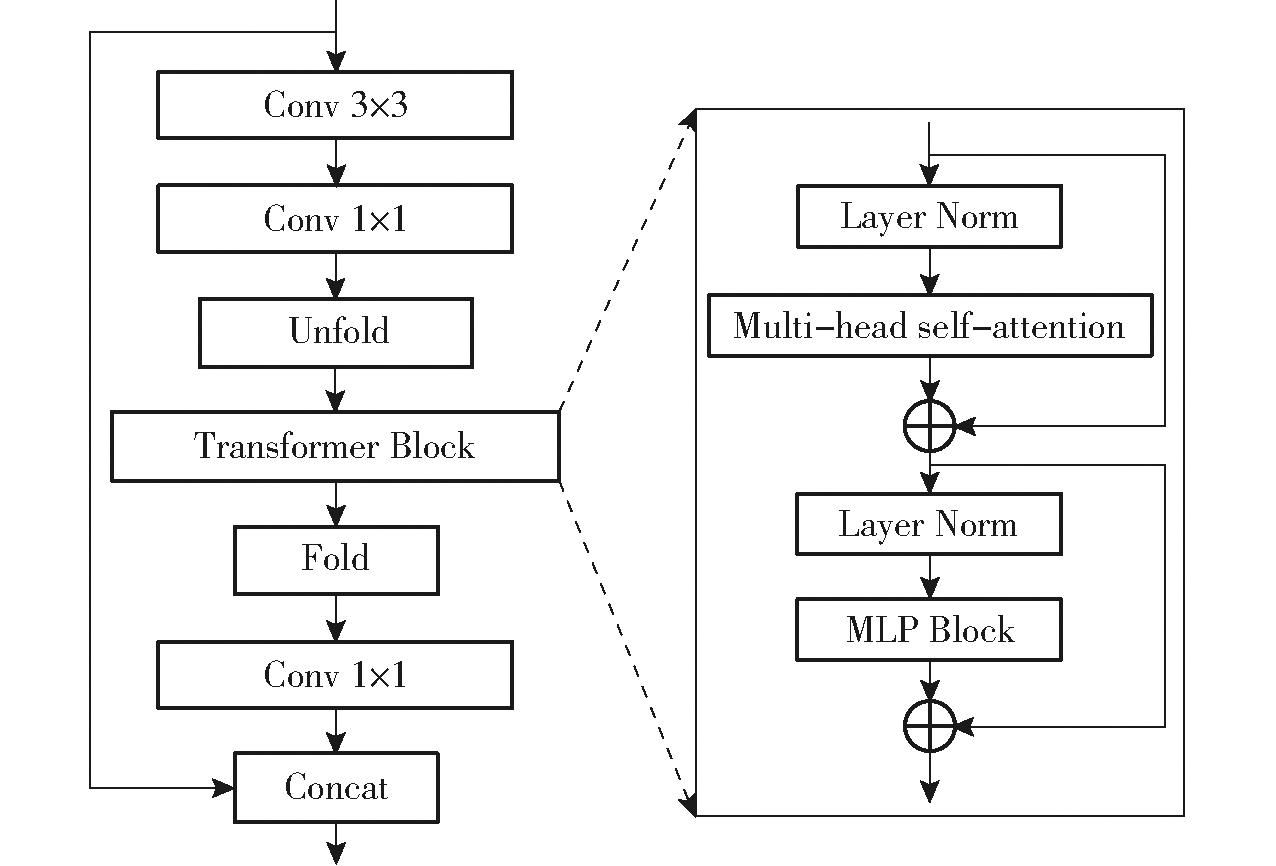

图6 MobileViT Block结构图
Fig.6 Structure of MobileViT Block
对于一个输入为H×W×C的数据而言,首先通过一个卷积核为3×3的卷积层进行局部特征建模,然后通过一个卷积核大小为1×1的卷积层调整通道个数,接着为了提高其归纳偏置的全局表达能力,该模块在Unfold和Fold模块之间引入一个Transformer Block,其中Unfold能够将所得到的特征映射到N个非重叠的Patch,而Fold模块则可以将其恢复到原始特征维度,在完成全局特征建模后,利用卷积核大小为1×1的卷积层将通道调整为原始大小,并与原始输入特征图进行拼接,最终利用3×3的卷积层实现特征融合。Transformer Block结构由归一化层(Layer Norm)、多头自注意力机制(Multi-head self-attention)、多层感知机(Multilayer perceptron, MLP)模块构成。
1.4.2 SENet注意力机制
在图像分类、图像分割以及目标检测等计算机视觉领域,注意力机制的应用较为广泛。在神经网络中加入注意力机制能够有效提高神经网络的识别性能。常见的注意力机制有CBAM(Convolution block attention module)、SK(Selective kernel)和SENet注意力机制等。在荞麦苗期植株的语义分割过程中,特征提取非常重要。在传统的卷积神经网络架构中,通常采用卷积层和池化层来提取图像特征,但这种方法并没有明确地对特征通道之间的关系进行建模,导致一些通道对于特定任务的贡献相对较小。SENet机制通过引入压缩(Squeeze)和激励(Excitation)操作来建立通道之间的关系,使得模型能够自适应地学习到每个通道的重要性,并且根据任务的需要加权调整特征图中的通道贡献,网络可以更加关注重要的特征通道,提高特征的判别能力,从而提升模型的性能[20]。RepVGG[21]是一种类VGG网络结构,它使用结构重参数化将训练时的多分支拓扑与推理时的纯体系结构分离,在图像分类和语义分割中表现出良好的速度精度折衷。但RepVGG、Inception都属于串联型CNN网络模型,输入数据的全局信息很难传达到模型尾部。这一部分全局信息的丢失,难免会影响模型性能。
因此,本文在RepVGG网络模型中引入SENet注意力机制来保证全局信息的传递,SE-RepVGG结构如图7所示。假设输入特征图为X,尺寸为H×W×C,H、W和C分别为图像高度、宽度和通道数。首先对输入特征进行Squeeze操作,其主要思路是进行全局平均池化(Global average pooling),将输入维度由H×W×C变成1×1×C。然后进行Excitation操作,使用全连接层和非线性激活函数学习每个通道的权重,以捕捉通道之间的关系。具体采用2个全连接层(Fully connected, FC)实现,第1个全连接层将通道数C压缩为原来的1/r来降低计算量,后接一个ReLU激活函数;第2个全连接层则将通道数恢复为C,后接一个Sigmod激活函数,将获得的权重进行归一化处理。通过2个全连接层的特征提取能够将权重加权到每个通道的特征上,保证合理利用通道间的相关性,同时也极大地减少了参数量和计算量。最后,将所有加权的特征图重新组合起来,得到最终的输出特征图

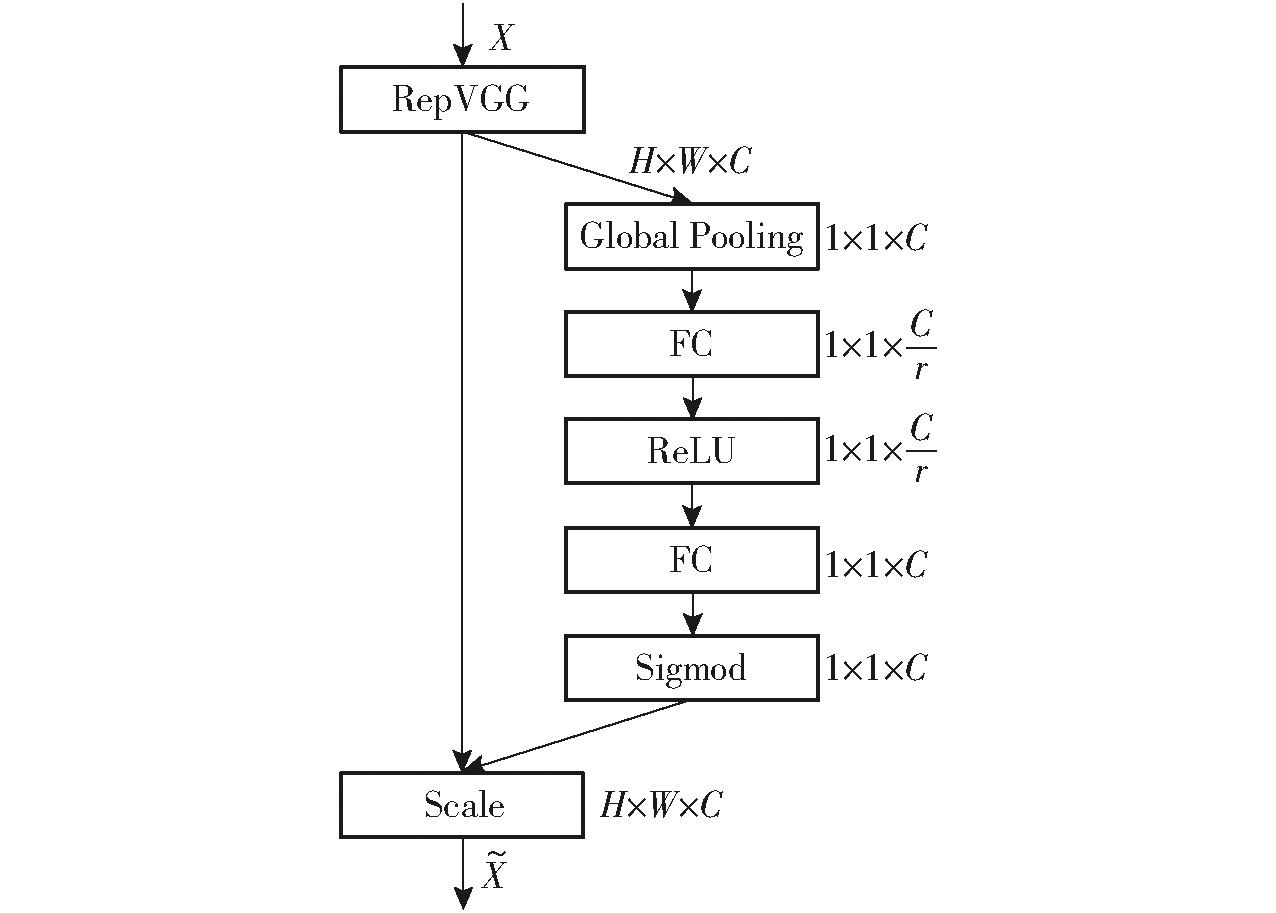

图7 SE-RepVGG结构
Fig.7 Structure of SE-RepVGG
1.4.3 主干网络
本研究提出一种轻量化主干网络模型,网络模型以及详细参数如表1所示,主干网络由2个卷积模块、4个Stage模块和3个Transition模块构成,其中Stage模块为轻量化主干网络的重要组成部分,主要采用SE-RepVGG与MobileViT结构融合的方式实现局部、全局特征提取。首先,采用2个步长为2的3×3卷积核ConvBN模块对输入数据进行初步特征提取,其特征图尺寸分别变为原始输入图像的1/2和1/4。然后,通过Stage模块和Transition模块交替进行特征提取,其中Stage模块采用的卷积核步长为1,使得输入前后的特征图宽和高没有发生改变;Transition模块主要结构为步长为1的3×3卷积和步长为2的3×3卷积级联,分别连接BatchNorm和ReLU,该模块处理后特征图尺寸缩小为输入的1/2。
表1 主干网络结构
Tab.1 Structure of backbone network
模块卷积核尺寸,步长输入输出ConvBN3×3,2512×512×3256×256×16ConvBN3×3,2256×256×16128×128×16Stage11×1,1128×128×16128×128×32Transition13×3,2128×128×3264×64×64Stage21×1,164×64×6464×64×64Transition23×3,264×64×6432×32×128Stage31×1,132×32×12832×32×128Transition33×3,232×32×12816×16×256Stage41×1,116×16×25616×16×256
1.4.4 损失函数
在图像分割任务中,每次学习迭代过程中通常利用损失函数来反向传播指导网络参数的优化,最终完成样本中像素的分类。损失函数通常用来评估模型的预测值和真实值(标注值)之间的不一致程度,损失函数值越小,则认为模型的分类性能越高、鲁棒性越高。苗期荞麦植株和非荞麦植株无人机图像分割问题属于二分类问题。图像分割领域,常用的损失函数有交叉熵损失函数(Cross entropy loss,CE_Loss)、Dice_Loss损失函数以及Focal损失函数(Focal_Loss)[22]。
本文将以上损失函数进行组合优化,对比分析不同损失函数组合在无人机荞麦苗期图像上的分割结果,寻找最优损失函数。
1.5.1 模型运行环境及参数
实验所用操作系统为Windows 10,CPU型号为Intel(R) Core(TM) i7-12700F @2.10 GHz,GPU型号为NVIDIA GeForce RTX 3080,运行内存为32 GB,1 TB机械硬盘,编程语言为Python 3.9,使用的深度学习框架为Pytorch 1.13.0,GPU加速库为CUDA11.7、CUDNN8.4.1。输入图像分辨率为512像素×512像素,训练优化器类型为Adam,权重衰退指数为0.000 1,初始化学习率为0.000 5,Batch size为6,训练批次为100。
1.5.2 模型评估参数
本文从分割性能和部署性能2方面对模型进行评估。分割性能指标通常包括平均像素准确率(Mean pixel accuracy,mPA)、mIoU、平均精确度(Mean precision,MP)和平均召回率(Mean recall,MR)。
部署性能指标包括模型内存占用量、总体参数量、浮点运算次数和推理速度。其中模型内存占用量为模型训练结束的实际存储空间(MB);总体参数量为模型训练过程中需要训练参数的总个数,用于描述模型的空间复杂度;浮点运算次数为一种常用的衡量深度学习网络模型速度指标,用于描述模型的时间复杂度;推理速度为模型在每秒内可以进行图像分割操作的图像数量,单位为每秒传输帧数(f/s),通常认为每秒传输帧数越高,处理速度越快。
注意力机制主要添加在主干网络Stage模块的RepVGG Block结构中,本文主干网络共有4个Stage,即Stage1、Stage2、Stage3和Stage4。本文对比分析SENet添加位置对荞麦图像分割结果的影响,实验结果如表2所示。

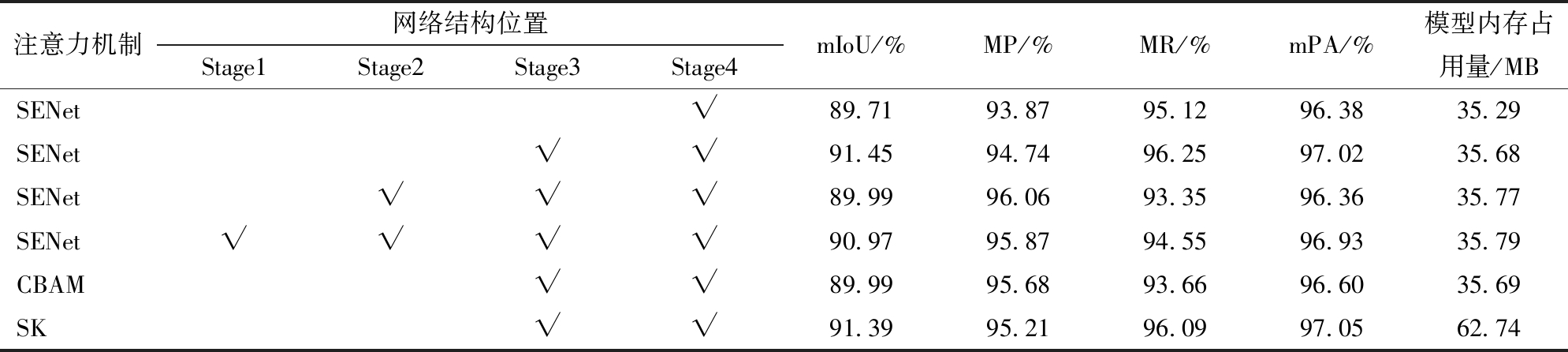

表2 注意力机制选择结果
Tab.2 Results of attention mechanism selection
注:“√”表示添加此模块。
注意力机制网络结构位置Stage1Stage2Stage3Stage4mIoU/%MP/%MR/%mPA/%模型内存占用量/MBSENet√89.7193.8795.1296.3835.29SENet√√91.4594.7496.2597.0235.68SENet√√√89.9996.0693.3596.3635.77SENet√√√√90.9795.8794.5596.9335.79CBAM√√89.9995.6893.6696.6035.69SK√√91.3995.2196.0997.0562.74
从表2可知,当仅在Stage4位置添加SENet注意力机制时,其mIoU、MP、MR和mPA 4个评价参数分别为89.71%、93.87%、95.12%、96.38%;同时在Stage3和Stage4阶段添加SENet时,与仅在Stage4位置添加SENet相比,4个指标分别提高1.74、0.87、1.13、0.64个百分点,效果提高显著;当同时在Stage2、Stage3和Stage4添加SENet时,模型在增加网络参数的同时,效果不仅没有明显增加,反而出现了下降现象,仅MP提高1.32个百分点,而mIoU、MR和mPA指标则分别降低1.46、2.90、0.66个百分点,实验结果较差。通过对比分析,SENet添加位置为Stage3和Stage4实验结果最佳。因此,本文在以上最佳位置添加不同注意力机制进行模型对比,以便得到最优模型。SENet和SK注意力机制的实验结果表现相当。在网络模型最佳位置添加SENet时,其mIoU和平均召回率两个评价参数达到最优,而SK注意力机制则在mPA上表现最优,但二者模型大小差距较为明显,SENet最佳位置模型内存占用量仅为35.68 MB,而SK注意力机制最佳位置模型内存占用量高达62.74 MB,差距较为明显。因此,通过注意力机制添加位置及不同注意力机制的对比实验可知,采用SENet注意力机制的分割模型参数更少,更适合在移动端进行实验部署。
损失函数的选择能够激发模型学习优化,在模型收敛速度方面具有至关重要的作用。因此,本文设计了CE_Loss、Focal_Loss、CE_Loss+Dice_Loss、Focal_Loss+Dice_Loss 4组损失函数组合,分析其对模型训练性能的影响。4组损失函数在训练集上的性能对比和损失值曲线如表3和图8所示。从表3和图8可知,单独采用SE_Loss损失函数和Focal_Loss损失函数时,其mIoU、MP、MR和mPA表现不佳,但采用Focal_Loss损失函数在迭代前期时,收敛速度较快;采用CE_Loss+Dice_Loss损失函数组合时,与单独使用CE_Loss损失函数相比,平均精确率有一定程度下降,其他参数均明显提升;采用Focal_Loss+Dice_Loss整体表现最佳,在迭代前期损失值较小且收敛速度最快,在迭代次数为35轮次时,损失值达到基本平稳,其mIoU、MP、MR和mPA分别为91.45%、94.74%、96.25%和97.02%,各项指标表现最优。

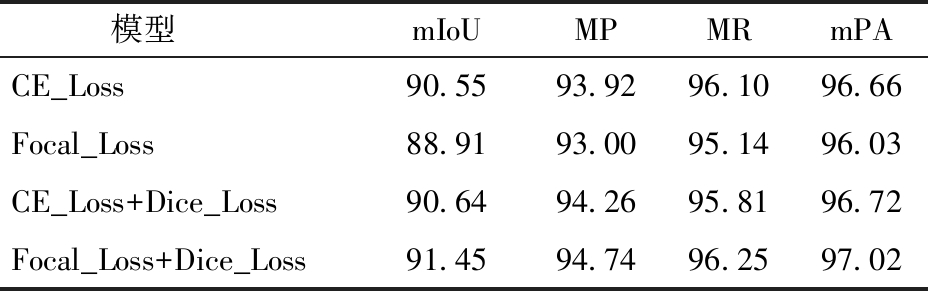

表3 不同损失函数组合对比结果
Tab.3 Comparison of different loss functions %
模型mIoUMPMRmPACE_Loss90.5593.9296.1096.66Focal_Loss88.9193.0095.1496.03CE_Loss+Dice_Loss90.6494.2695.8196.72Focal_Loss+Dice_Loss91.4594.7496.2597.02

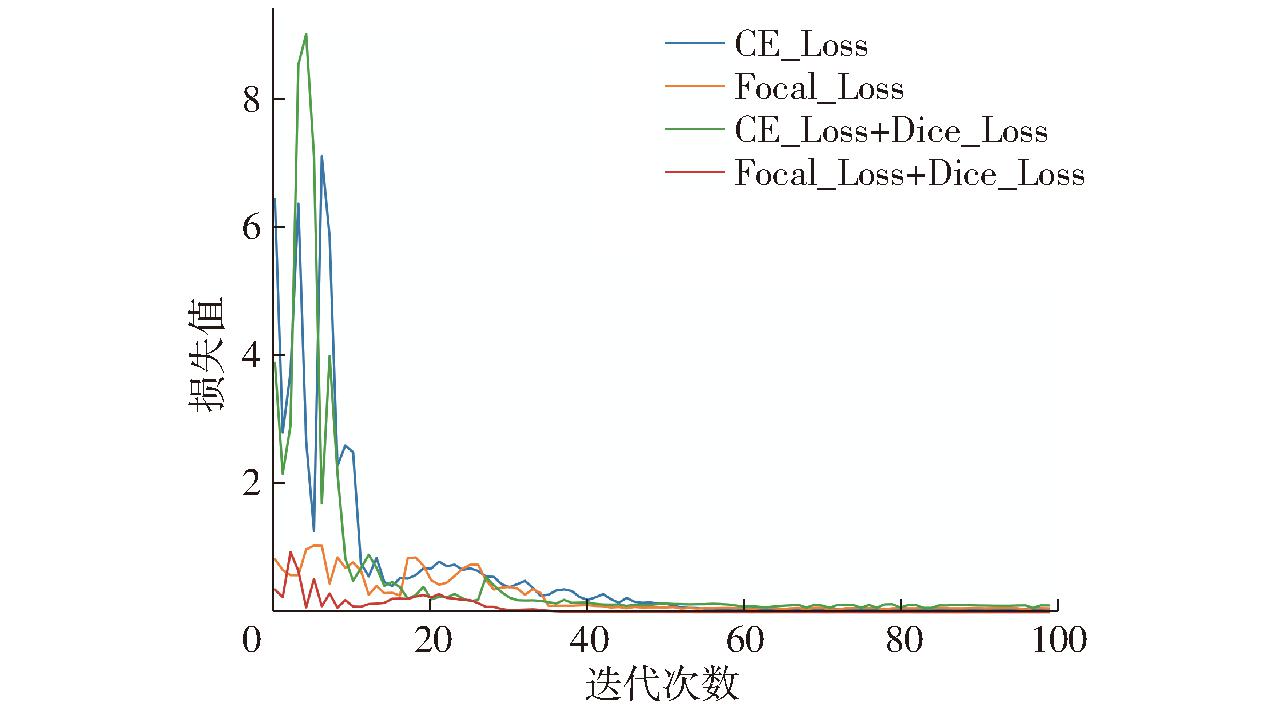

图8 不同损失函数在训练集上的损失值曲线对比
Fig.8 Training loss results of different loss functions
在无人机荞麦苗期分割实验中,本研究采用网络默认初始参数进行模型预训练,并且在评估的基础上不断调整网络参数,根据训练结果最终确定最优训练参数。为了能够准确评估不同分割模型的分割性能,本研究将实验结果与FCN[23]、PSPNet[24]、DenseASPP[25]、DeepLabV3、DeepLabV3+模型进行了对比分析,同时,对每个模型训练参数进行了统一。
不同模型分割结果如图9所示,分割结果图像中红色表示荞麦植株部分,黑色表示背景部分。图9中样本图像1出苗情况较为完整,样本图像2存在轻微缺苗情况,样本图像3缺苗现象较为严重,样本图像4田间存在杂草干扰情况。表4为不同分割模型在测试集中的性能结果。PSPNet、DeepLabV3、FCN 3个网络结构的主干网络采用Resnet结构实现,模型内存占用量分别达到190.36、163.18、137.07 MB,总体参数量和浮点运算次数也相对较大,其中总体参数量分别为4.658×107、3.963×107和3.295×107,而浮点运算次数则分别为1.776×1011、1.641 2×1011和1.388 6×1011,推理速度均较慢,分别为9.85、10.66、10.10 f/s。DeepLabV3模型的mPA和mIoU值分别为93.71%和83.84%,PSPNet模型的mPA和mIoU值分别为92.00%、84.44%,FCN模型的mPA和mIoU值分别为92.00%、85.83%,3种常见模型在自建无人机荞麦数据集上表现一般,模型总体参数量和浮点运算次数都较大,推理速度较慢。DenseASPP分割模型由于其特殊的网络结构,主干网络采用densenet121实现,其mPA和mIoU值分别为95.00%、89.36%,模型相对较小,为40.58 MB,总体参数量和浮点运算次数较少,分别为9.17×106和8.309×1010,相对于前3种模型在模型总体参数量和浮点运算次数等方面有较明显的提升,实现了模型轻量化,但其推理速度较慢,仅为7.92 f/s。DeepLabV3+模型的主干网络采用MobileNetV2轻量化网络,其mPA和mIoU值分别为96.96%、91.33%,其模型内存占用量为22.97 MB,总体参数量、浮点运算次数和推理速度均有明显提升,表现良好,但是在实际数据分析中发现,由于编码阶段采用轻量化主干网络,其特征提取细节不足,存在将杂草误认为是荞麦植株的情况。本文提出的改进DeepLabV3+方法的mPA和mIoU值分别97.02%、91.45%,模型内存占用量为35.68 MB,总体参数量和浮点运算次数分别为9.01×106和8.215×1010,推理速度为37.83 f/s,单幅图像推理时间为26.46 ms,在模型准确率、轻量化和推理速度等方面综合表现最优。

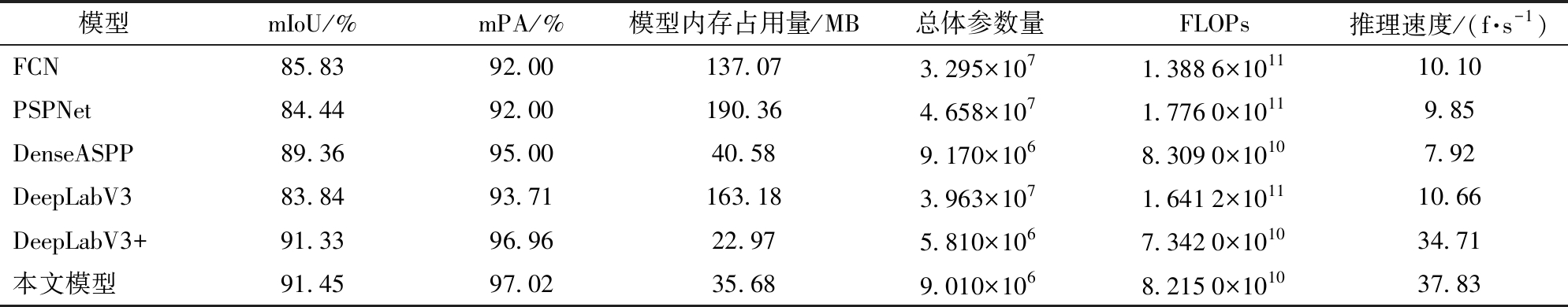

表4 不同分割模型在测试集中的性能结果
Tab.4 Performance of different segmentation models
模型mIoU/%mPA/%模型内存占用量/MB总体参数量FLOPs推理速度/(f·s-1)FCN85.8392.00137.073.295×1071.3886×101110.10PSPNet84.4492.00190.364.658×1071.7760×10119.85DenseASPP89.3695.0040.589.170×1068.3090×10107.92DeepLabV383.8493.71163.183.963×1071.6412×101110.66DeepLabV3+91.3396.9622.975.810×1067.3420×101034.71本文模型91.4597.0235.689.010×1068.2150×101037.83
图9 不同图像分割模型对比结果
Fig.9 Comparison results of different image segmentation models
本文最终的目标是能够在移动端实现荞麦图像的实时分割,因此,需要实现全尺寸荞麦苗期图像的分割与识别以增强模型的鲁棒性。由于无人机单次采集图像分辨率为5 472像素×3 648像素,图像分辨率较高,需采用1.2节中图像分块方法对原始图像进行滑动分块,滑动步长为512像素,滑动分块窗口尺寸为512像素×512像素,分块数量为88块(其中512像素×512像素图像70块,352像素×512像素图像7块,512像素×64像素图像10块,352像素×64像素图像1块),子图之间无重叠部分;然后对切割得到的图像进行预测,将预测后的结果进行拼接,最终得到全尺寸荞麦苗期分割图像。不同的飞行高度能够获取实验田不同尺度的信息,飞行高度较低时,能够提供荞麦实验田苗期的更多细节,而飞行高度较高时,则能够为荞麦实验田提供更多的广视角的宏观信息。采用无人机进行荞麦苗期状态的评估,主要就是评估实验田的整体情况,因此需要验证本文训练模型针对不同飞行高度的荞麦苗期分割情况,具体实验结果如图10所示,针对不同高度性能对比如表5所示。

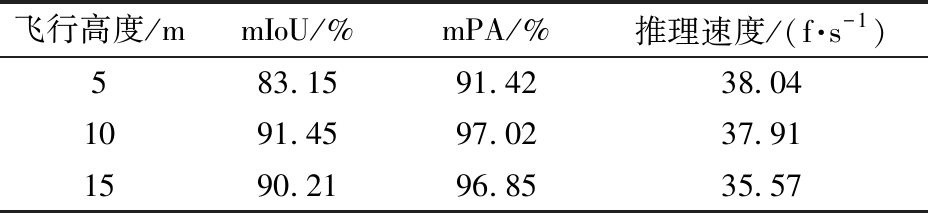

表5 改进DeepLabV3+针对不同飞行高度的性能对比
Tab.5 Performance comparison of improved DeepLabV3+ for different flight altitudes
飞行高度/mmIoU/%mPA/%推理速度/(f·s-1)583.1591.4238.041091.4597.0237.911590.2196.8535.57

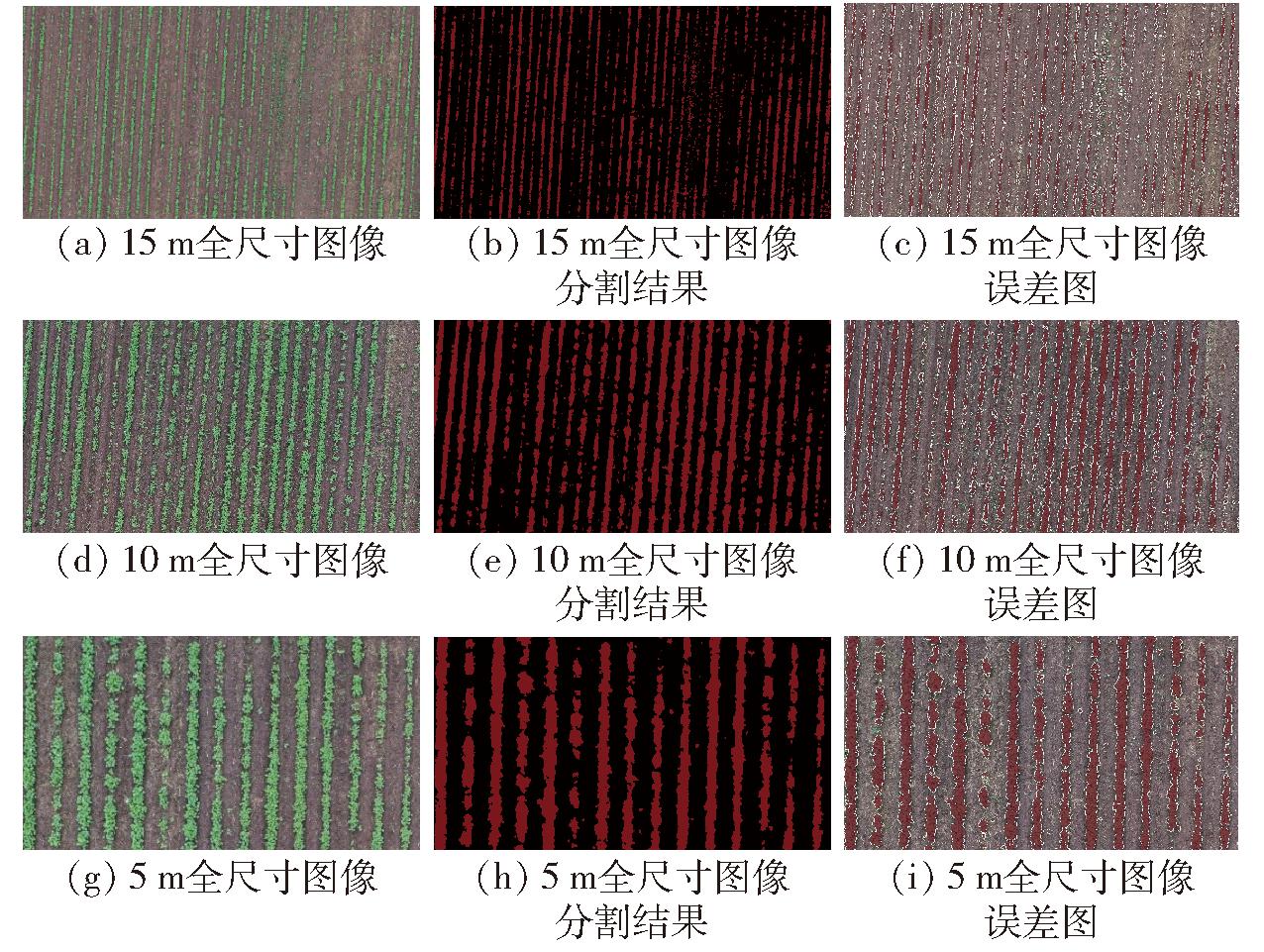

图10 改进DeepLabV3+模型对不同飞行高度全尺寸图像分割结果
Fig.10 Improved DeepLabV3+ full-size image segmentation results in different flight altitudes
不同飞行高度采用的模型为同一训练模型,其模型内存占用量、总体参数量和浮点运算次数均一致,因此,本文选取mIoU、mPA和推理速度3个参数来实现算法运行效率的对比。图10a和图10b为飞行高度为15 m时的全尺寸图像及其分割结果,图10c为对应的误差结果图,该图由分割结果叠加到原图上所得,能够更加直观地看出分割结果。模型在飞行高度15 m的mPA和mIoU分别为96.85%和90.21%,由于飞行高度升高,图像中所含的荞麦苗期信息较多,其推理速度相对较慢,为35.57 f/s;图10d和图10e为飞行高度为10 m时的全尺寸图像及其分割结果,其推理速度为37.91 f/s;图10g和图10h分别为飞行高度为5 m时的图像和分割结果,由于模型训练采用的训练集均为10 m图像数据,其mPA和mIoU下降较为明显,分别下降5.6、8.3个百分点,但也能明显识别荞麦苗位置,而由于飞行高度较低,图像中所包含的苗期信息较少,推理速度相对较快,达到38.04 f/s。通过实验对比验证,本文模型能够实现不同高度下全尺寸荞麦苗期图像的分割,识别结果较好,验证了模型的鲁棒性,同时也能实现无人机广视角图像的整体苗期分割。
(1)随着荞麦种植面积的不断提高,利用科学手段有效检测荞麦生长过程中的多项生理指标及生长形态,对荞麦的生长发育具有重要的意义。在荞麦苗期利用无人机技术进行准确的作物植株提取,可对田间苗期的出苗率、重播率、漏播率以及均匀度进行有效监测,据此评估农田的播种质量并为产量估测提供参考,为小杂粮产业智能农业建设提供理论基础。
(2)以荞麦苗期图像分割为例,针对原始DeepLabV3+语义分割模型参数量较大、难以在移动端部署等问题进行改进,在编码阶段采用RepVGG Block与MobileViT Block模块融合的方式作为主干网络实现局部特征和全局特征的提取,同时为了提高通道间的特征提取效率,加入SENet注意力机制,构建了一种全新的轻量化语义分割模型。与FCN、PSPNet、DenseASPP、DeepLabV3、DeepLabV3+模型相比,本文改进模型的mPA和mIoU值分别为97.02%、91.45%,总体参数量、浮点运算次数和推理速度分别为9.01×106、8.215×1010、37.83 f/s,综合表现最优。
(3)改进后的算法在模型参数量上以及分割准确率上效果都较好,但仍然存在不足之处。由于注意机制的引入在一定程度上增加了模型复杂性,因此在模型复杂性和参数量方面还需进一步研究。
