基于环境变量筛选与机器学习的土壤养分含量空间插值研究

农田土壤养分是评价土壤肥力的重要指标,是作物生长的基础,也是作物产量和品质的重要保障[1]。土壤养分的形成和转化受到自然因素(气候、母质、地形、生物等)和人为因素(灌溉、耕作、施肥等)的共同作用,在时间和空间上均表现出了普遍的变异性[2]。长期以来,农户通过盲目的增加化学肥料投入来提高作物产量,导致了土壤酸碱失衡、土壤环境恶化及农产品品质下降等问题,因此,对土壤养分空间分布精准插值与制图是实现土壤养分精准管理、减少农业生产中的盲目投入、保护和改善耕地土壤环境质量的必要前提。

传统土壤调查与制图主要是通过实地采样、室内化学分析和土壤地理信息系统制图,未考虑环境变量影响,单一的空间插值制图结果精度较低[3]。3S技术和机器学习的发展与应用,促进了数字土壤制图的发展。目前,统计学方法[4]、地统计学方法[5]和机器学习方法[6-7]等模型被广泛应用于数字土壤制图领域,其中统计学和地统计学方法并不能准确表达土壤属性与环境变量之间复杂的非线性关系,而机器学习方法由于其学习能力强、精度高、抗过拟合能力强、对处理复杂的非线性数据的优势被越来越多地应用于土壤属性空间插值[8]。近年来,随机森林、决策树、支持向量回归、人工神经网络和长短期记忆网络等多种机器学习方法被用于估测土壤属性空间分布,其有效性和可靠性在多项研究中得到证实[9-11]。但机器学习方法在不同区域,对不同土壤属性的估测性能表现不同,由于机器学习方法在土壤属性空间插值中的应用起步较晚,为特定土壤属性选择最佳的空间插值模型还需进一步研究。

土壤属性的空间插值方法是精确反映土壤属性空间分异的基础,单一利用土壤属性估测区域土壤空间分布信息,往往只考虑样点之间距离的空间关联性,忽略了环境变量对土壤属性形成的局部差异性[12]。现有研究表明,土壤属性空间插值中,植被指数、盐分指数、高程、坡度、坡向、气温、降水量和土地利用类型等环境因子是最常用的辅助变量,与土壤属性之间关系密切且容易获取,能够从不同角度表征土壤属性变化[13-15]。然而不同辅助变量对土壤属性空间分布影响程度不同,不同辅助变量之间可能存在冗余信息,为了提高模型插值精度和效率,选择合适的变量筛选方法尤为重要[16]。在对土壤属性进行空间插值建模变量筛选时,部分学者采用皮尔逊相关法、极端梯度提升、灰色关联分析法和循环迭代计算变量重要性等方法对特征参数进行优化后大大提高了模型插值精度[17-19]。变量筛选结合机器学习方法已经在土壤属性空间插值上得到了应用,但多集中在土壤含水率、盐分含量等方面的研究,不同变量筛选方法结合不同机器学习方法估测不同土壤养分含量的精度还需进一步验证。

玛纳斯河流域绿洲区是北疆地区最大的农业耕作区,长期的人为开垦导致农田土壤养分存在较强的空间异质性[20],因此利用机器学习对玛纳斯河流域绿洲农田土壤养分进行空间插值是实现精准施肥的重要途径之一。本文以玛纳斯河流域绿洲为研究区域,选取土壤属性、经纬度、地形、气象和植被指数因子等辅助变量并通过皮尔逊相关系数(PCC)、方差膨胀系数(VIF)和极端梯度提升(XGBoost)算法筛选最优变量子集作为模型输入,构建决策树(DT)、随机森林(RF)、径向基函数神经网络(RBF)和长短期记忆网络(LSTM)4种机器学习模型,对农田土壤有机质、全氮、有效磷和速效钾4种土壤养分含量进行空间插值,并与普通克里格(OK)插值结果进行对比,筛选出估测不同土壤养分含量的最佳变量筛选方法和最优模型,绘制土壤养分的空间分布图,以期为精准、快速地估测农田土壤养分含量提供理论依据。

1 材料与方法

1.1 研究区概况

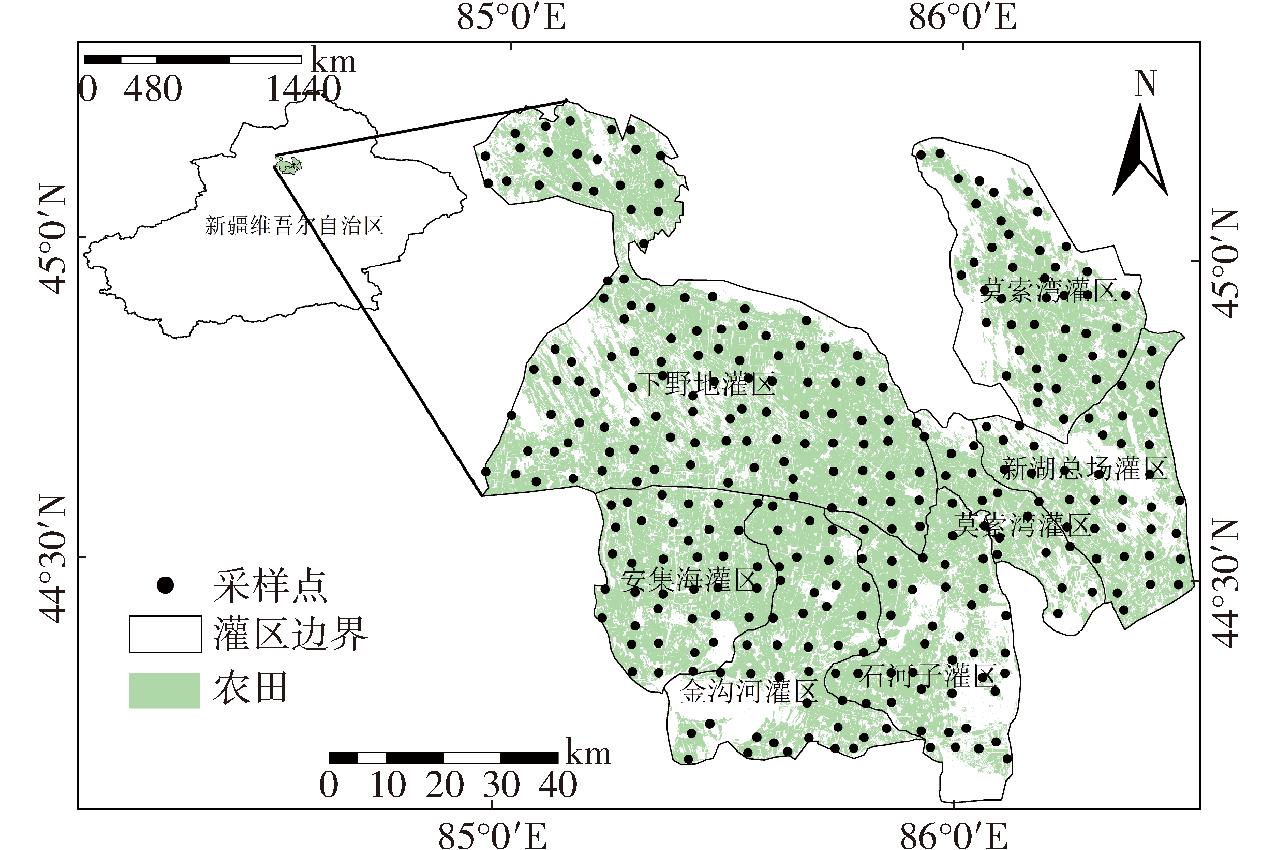

玛纳斯河流域位于新疆维吾尔自治区准噶尔盆地西南部(43°21′～45°20′N,84°43′～86°35′E),流域面积约3.35×104 km2,主要分布在玛纳斯县、石河子市、沙湾市等地区[21]。该地区常年干旱少雨,年平均降水量110～200 mm,年平均蒸发量1 700～2 200 mm,属于典型的温带大陆性气候[22]。流域内地势南高北低,依次形成冲积扇、泉水溢出带、冲积平原、三角洲、湖滨平原等地貌,为典型的山地-绿洲-盆地结构[23]。研究区位于玛纳斯河流域绿洲区,是新疆维吾尔自治区天山北坡经济带的重要发展区域[24],包括下野地灌区、安集海灌区、金沟河灌区、石河子灌区和莫索湾灌区以及新湖总场灌区(图1),主要农作物为棉花、小麦和玉米。

1.2 数据来源与处理

本研究于2021—2022年秋季作物收获后进行野外土壤样品采集,考虑土壤样本采集的代表性和可获得性原则,将研究区划分为5 km×5 km的网格,以网格中心作为预设采样点,并根据地貌类型、植被类型、交通可达性等实际情况调整采样点位置,共采集土壤样本327个。采样深度为0～30 cm的耕层,每个采样点周围取5个土样混合均匀,为该采样点待测样品,并用GPS记录每个实际采样点的经纬度坐标。土样采集后带回实验室去除石子、地膜、动植物残骸等杂质,经自然风干,研磨后过0.15 mm筛。其中有机质含量采用重铬酸钾容量法-外加热法进行测定,全氮含量采用全自动凯氏定氮仪进行测定,有效磷含量采用碳酸氢钠提取-钼锑抗比色法进行测定,速效钾含量采用乙酸铵提取-火焰光度法进行测定,土壤pH值采用电位法测定,盐分含量采用电导法进行测定[25]。

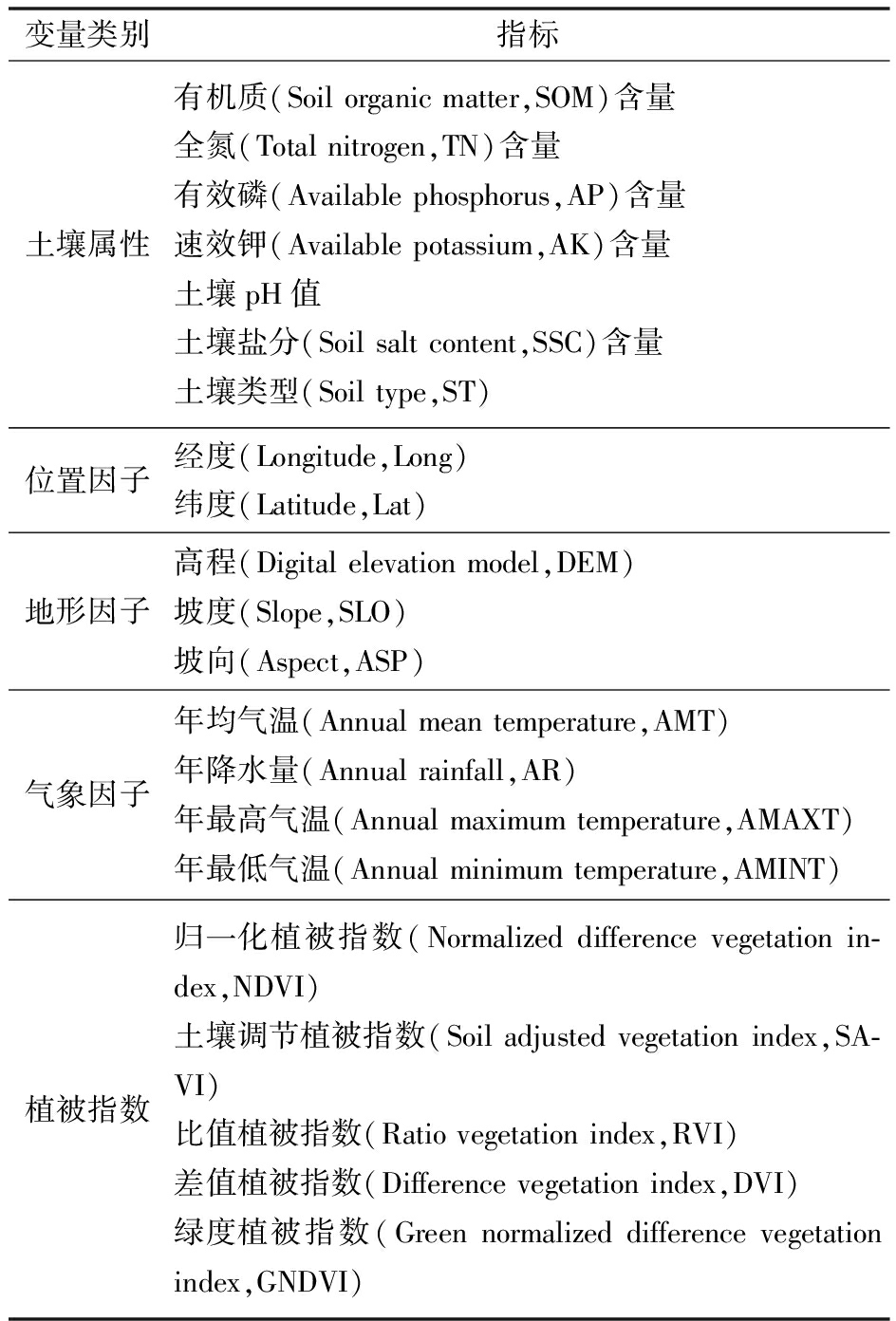

环境变量由土壤属性、位置、地形、气象和植被指数因子构成(表1)。其中土壤类型数据来源于国家地球系统科学数据中心(http:∥soil.geodata.cn);地形因子数据来源于地理空间数据云网站(http:∥www.gscloud.cn/),是基于DEM数字高程数据由ArcGIS提取得到;气象因子是获取研究区4个气象站点2021年每日的气温和降水数据并通过ArcGIS进行插值后提取得到;植被指数是从地理空间数据云网站下载2021年8月9日并且云覆盖度小的Landsat 8 OLI-TIRS卫星影像数据,在ENVI中经辐射定标、大气校正和指数提取得到,用来反映植被相对丰度和活性情况,从而间接反映土壤养分的供应情况。本文中所使用数据的空间分辨率均为30 m,投影坐标系均为WGS_1984_UTM_Zone_45N。

1.3 建模方法

影响土壤养分空间分布的环境变量有很多,并不是所有的环境变量参与机器学习建模都能取得很好的空间插值精度,因此在训练机器学习模型前,需要进行变量筛选[26]。本文选取皮尔逊相关系数(PCC)、方差膨胀系数(VIF)和极端梯度提升(XGBoost)算法对环境变量进行筛选,其中PCC通过IBM SPSS 26软件完成,VIF和XGBoost分别通过Python 3.9.12中的variance_inflation_factor函数和XGBoost库实现。

PCC可以用来反映不同变量之间关系的密切程度和相关方向,相关系数取值范围为-1～1。

VIF是用来表征变量之间的多重共线性严重程度的一种度量,VIF值越大,表明共线性越严重。有研究表明当VIF值大于0小于10,不存在多重共线性;当VIF值大于10时存在高度相关[27],对模型的贡献就会降低,需要考虑删除该变量。

XGBoost[28]是一个经过优化的分布式梯度提升库,具有灵活、高效和可移植的优点,其自带的feature_importances_属性可以用来衡量变量在模型中的贡献度,找出对空间插值结果最重要的变量,从而提高模型的准确性和解释性。在XGBoost实现过程中均采用默认参数,以减少人为因素带来的影响,并且当变量重要性指数小于0.01时无统计学意义[8]。

1.3.2 空间插值模型

本研究使用ArcGIS实现OK插值,并通过Matlab 2020a中的fitrtree、TreeBagger、newrbe和trainNetwork函数分别对DT、RF、RBF和LSTM进行构建和训练,根据多次训练结果调整合适的模型超参数,以得到更加符合实际情况的插值结果。

普通克里格法(OK)[29]是目前应用使用最广的克里格插值法。其原理是通过给待估测点附近的已知点赋予不同的权重,进而估计出待估测点的估测值。

决策树(DT)是一种以树形数据结构来表示决策规则和回归结果的模型,由一个根节点、一组内部子节点、一组叶子节点和多条有向边组成[30]。DT的构建过程是先从训练样本矩阵中选择一个变量特征进行子表划分,然后在每一个子表中选择下一个变量特征按照同样的规则继续划分更小的子表,并不断递归直到所有的变量特征全部使用完毕,此时便得到叶级子表,估测样本根据DT不同层级的变量特征值进行查找,选择对应的叶级子表,用该叶级子表的输出作为待估测样本的输出。并且在构建DT模型时可以通过剪枝操作降低模型过拟合的风险,提高模型的泛化能力。

随机森林(RF)是利用多棵决策树对样本进行训练并估测的一种bagging算法,利用bootstrap抽样方法有放回地随机从原始训练数据集内抽取部分组成其中的一个子集用于构建决策树,重复此操作构建NumTrees棵决策树,将生成的多棵决策树组成随机森林,并将所有结果的平均值作为估测值输出[31]。通过多次对比分析模型稳定性和精度,最终确定决策树数量(NumTrees)为800。

径向基函数(RBF)神经网络是一种非线性三层向前神经网络。第1层是由信号源节点组成的输入层,仅向隐含层传输信号;第2层是由神经元组成的隐含层,对激活函数(径向基函数)的参数进行调整并与输入层建立非线性连接,将低维空间的输入通过非线性函数映射到高维空间并进行曲线拟合;第3层是输出层,对隐含层神经元的输出进行线性组合[32]。在RBF神经网络模型中径向基函数的扩展速度(rbf_spread)是一个重要参数,其值越大,函数拟合越平滑,计算也越复杂;值越小,网络性能则会越差,愈会出现过拟合现象,需要设定合适的大小。

长短期记忆网络(LSTM)是为解决循环神经网络(Recurrent neural networks,RNN)长期依赖问题被提出的一种算法,具有重复模块链式结构。在LSTM中有一个可以判断信息是否有用的处理器,其结构被称为cell,每一个cell包括输入门、遗忘门和输出门3部分,当一个信息进入LSTM,只有符合算法认证的信息会被保留,不符合的信息会被遗忘门去除[33]。在LSTM模型训练过程中优化器选择Adam,设置最小批量为50,最大迭代次数为800,初始学习率为0.01,学习率下降因子为0.5。

1.3.3 模型精度验证

从327个样本数据中随机选取80%(261个)作为建模集,20%(66个)作为验证集,通过计算验证集决定系数R2、均方根误差(RMSE)和平均绝对误差(MAE)对模型插值精度进行验证。

2 结果与分析

2.1 土壤养分描述性统计分析

由表2可知,玛纳斯河流域绿洲农田土壤SOM、TN、AP和AK含量(质量比)分别为0.226～32.275 g/kg、0.117～1.272 g/kg、3.159～53.884 mg/kg和81.510～488.422 mg/kg;根据均值与全国第二次土壤普查养分分级标准[34]对比分析,可以发现SOM含量处于中等(四级)水平、TN含量处于低等(五级)水平、AP含量处于高等(二级)水平、AK含量则处于极高(一级)水平;4个养分指标的空间变异程度由大到小依次为AP含量(43.648%)、SOM含量(34.337%)、TN含量(32.075%)、AK含量(30.636%),均处于中等变异水平。

2.2 变量筛选

2.2.1 皮尔逊相关性分析筛选

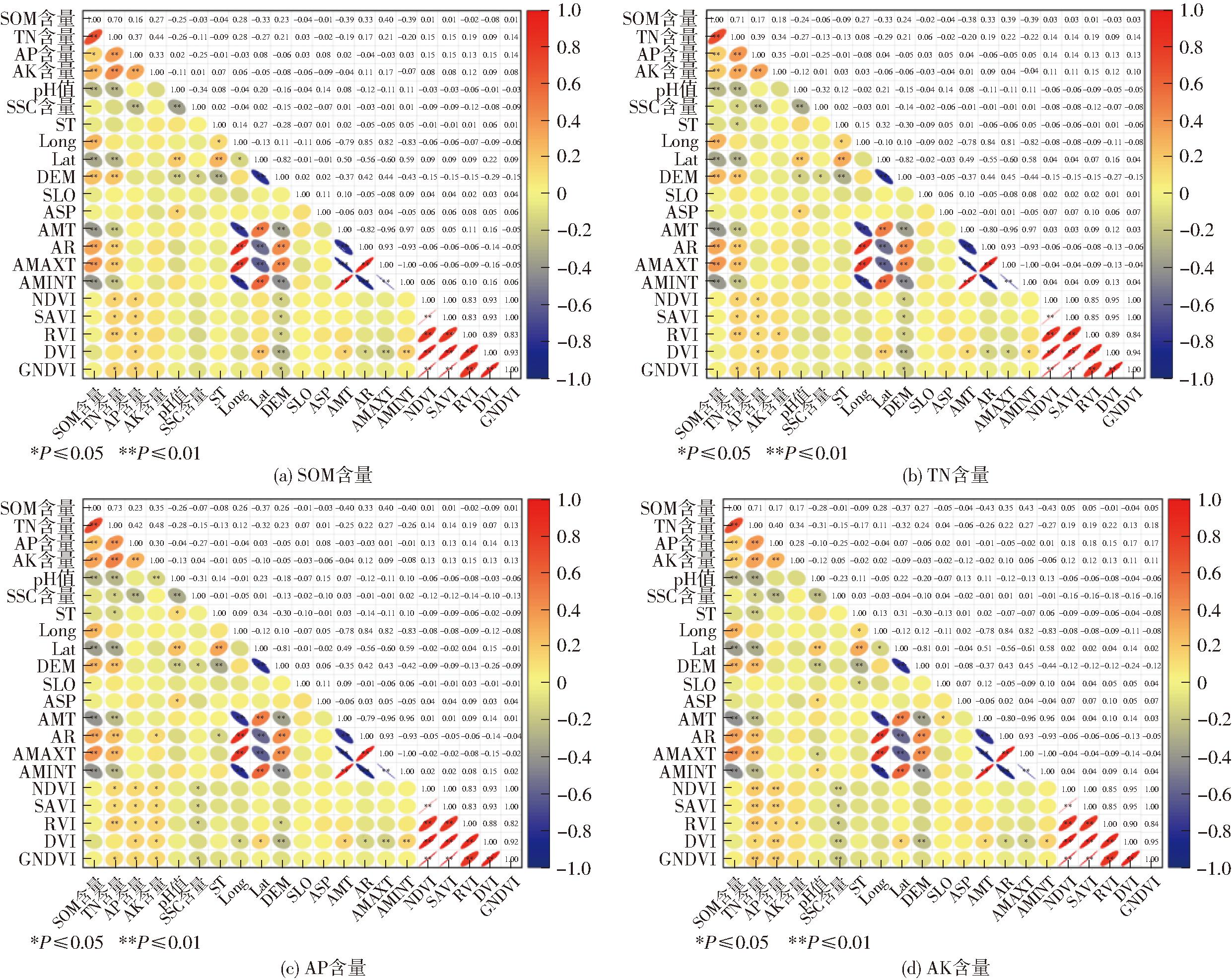

皮尔逊相关系数(PCC)能够表示土壤养分与环境变量之间的相关关系,利用PCC筛选出显著相关的变量作为模型输入变量。结果如图2所示,SOM含量与TN含量、AP含量、AK含量、pH值、Long、Lat、DEM、AMT、AR、AMAXT和AMINT共11个环境变量通过了显著性检验;TN含量与SOM含量、AP含量、AK含量、pH值、SSC含量、ST、Lat、DEM、AMT、AR、AMAXT、AMINT、NDVI、SAVI、RVI和GNDVI共16个环境变量通过了显著性检验;AP含量与SOM含量、TN含量、AK含量、SSC含量、NDVI、SAVI、RVI、DVI和GNDVI共9个环境变量通过了显著性检验;AK含量则与SOM含量、TN含量、AP含量和RVI共4个环境变量通过了显著性检验。

2.2.2 方差膨胀系数筛选

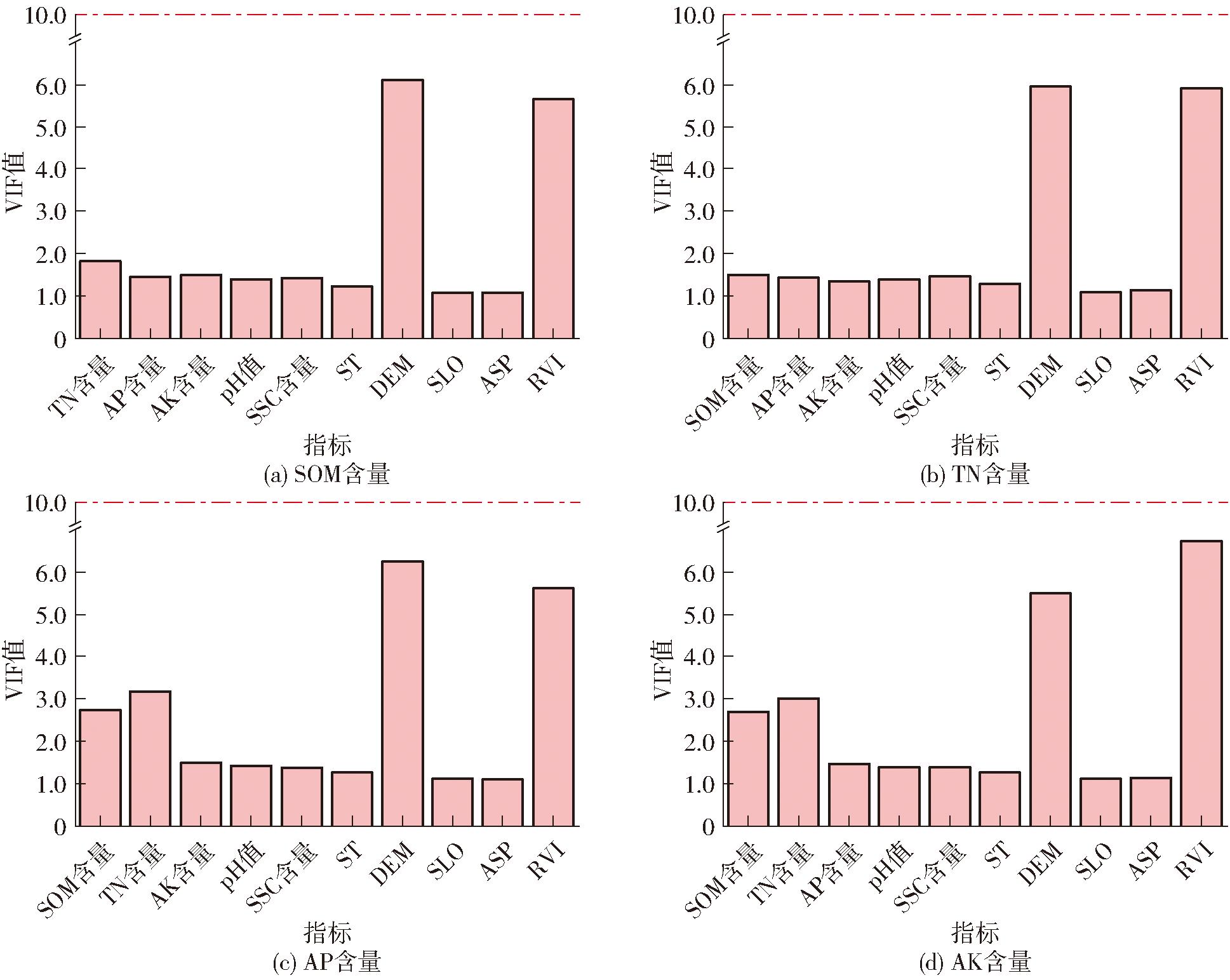

计算各环境变量的VIF值并设置筛选环境变量的阈值为10[32],筛选后的结果如图3所示,由于Long、Lat、AMT、AR、AMAXT、AMINT、NDVI、SAVI、DVI和GNDVI的VIF值均大于10,因此不参与建模。估测SOM含量的环境变量有TN含量、AP含量、AK含量、pH值、SSC含量、ST、DEM、SLO、ASP和RVI共10个作为模型输入,其中DEM的VIF值为6.09,其次是RVI(5.63),而SLO的VIF值最小(1.10)。估测TN含量的环境变量有SOM含量、AP含量、AK含量、pH值、SSC含量、ST、DEM、SLO、ASP和RVI共10个作为模型输入,其中DEM的VIF值为5.93,其次是RVI(5.89),而SLO的VIF值最小(1.08)。估测AP含量的环境变量有SOM含量、TN含量、AK含量、pH值、SSC含量、ST、DEM、SLO、ASP和RVI共10个作为模型输入,其中DEM的VIF值为6.24,其次是RVI(5.61),而ASP的VIF值最小(1.10)。估测AK含量的环境变量有SOM含量、TN含量、AP含量、pH值、SSC含量、ST、DEM、SLO、ASP和RVI共10个作为模型输入,其中RVI的VIF值为6.73,其次是DEM(5.51),而SLO的VIF值最小(1.11)。

2.2.3 变量重要性筛选

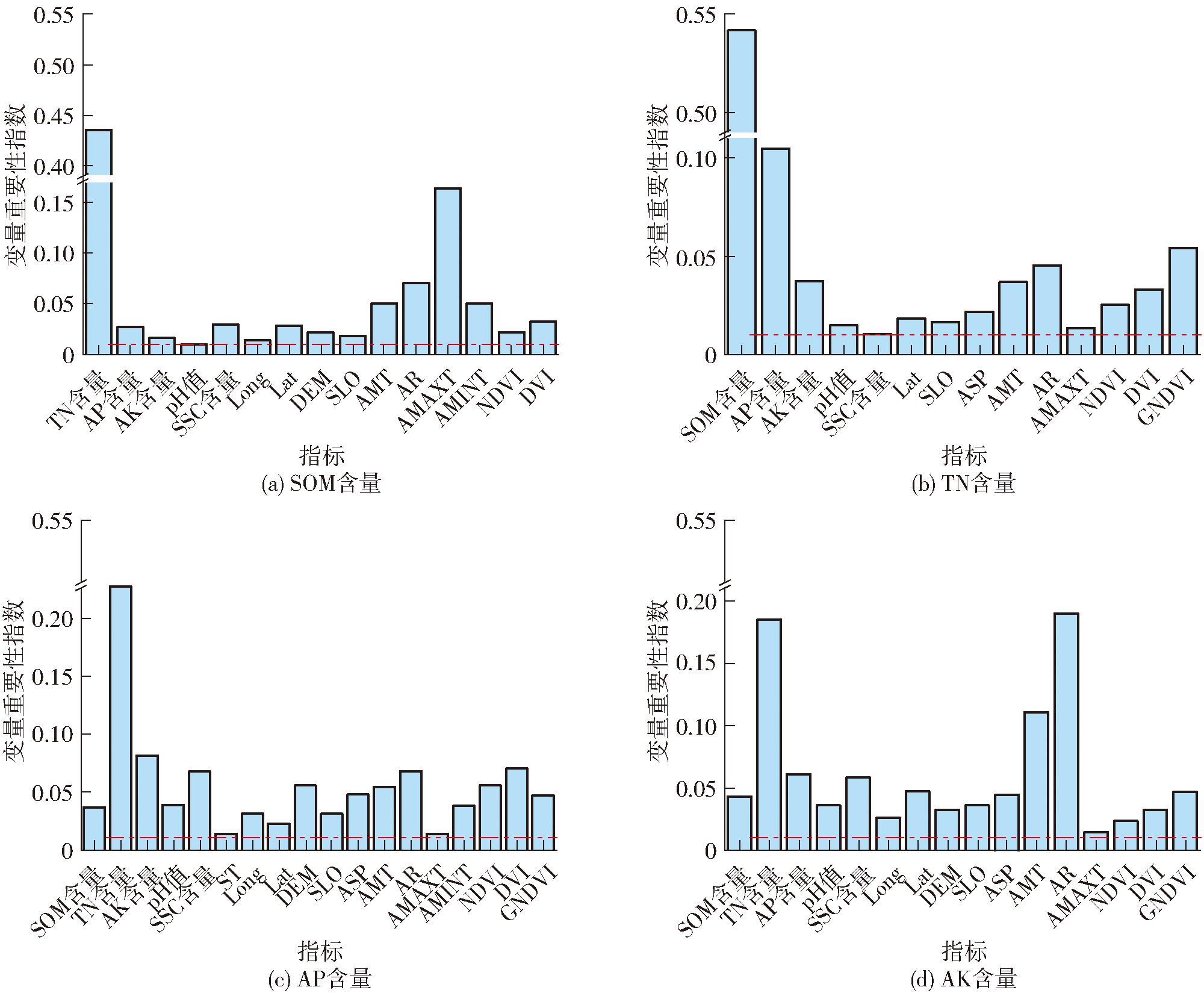

通过十折交叉验证法训练XGBoost算法计算变量重要性,将筛选阈值设置为0.01,在对插值SOM含量的变量进行筛选时共有15个变量被筛选出参与建模,其中TN含量重要性指数为0.44,其次是AMAXT(重要性指数为0.16),而ST、APS、SAVI、RVI和GNDVI重要性指数均小于0.01,因此不参与建模。在对插值TN含量的变量进行筛选时共有14个变量被筛选出参与建模,其中SOM含量重要性指数为0.54,其次是AP含量(重要性指数为0.11),而ST、Long、DEM、AMINT、SAVI和RVI的重要性指数均小于0.01,全部剔除。在对插值处理AP含量的变量进行筛选时共有18个变量被筛选出作为模型输入,其中TN含量重要性指数为0.23,其次是AK含量(重要性指数为0.08),而SAVI和RVI重要性指数小于0.01,因此剔除这两个变量。在对插值处理AK含量的变量进行筛选时共有16个变量被筛选出作为模型输入,其中重要性指数最大的变量是AR(重要性指数为0.19),其次是TN含量(重要性指数为0.18),而ST、AMINT、SAVI和RVI的重要性均小于0.01,因此不参与建模。筛选后结果如图4所示。

2.3 模型插值精度评价

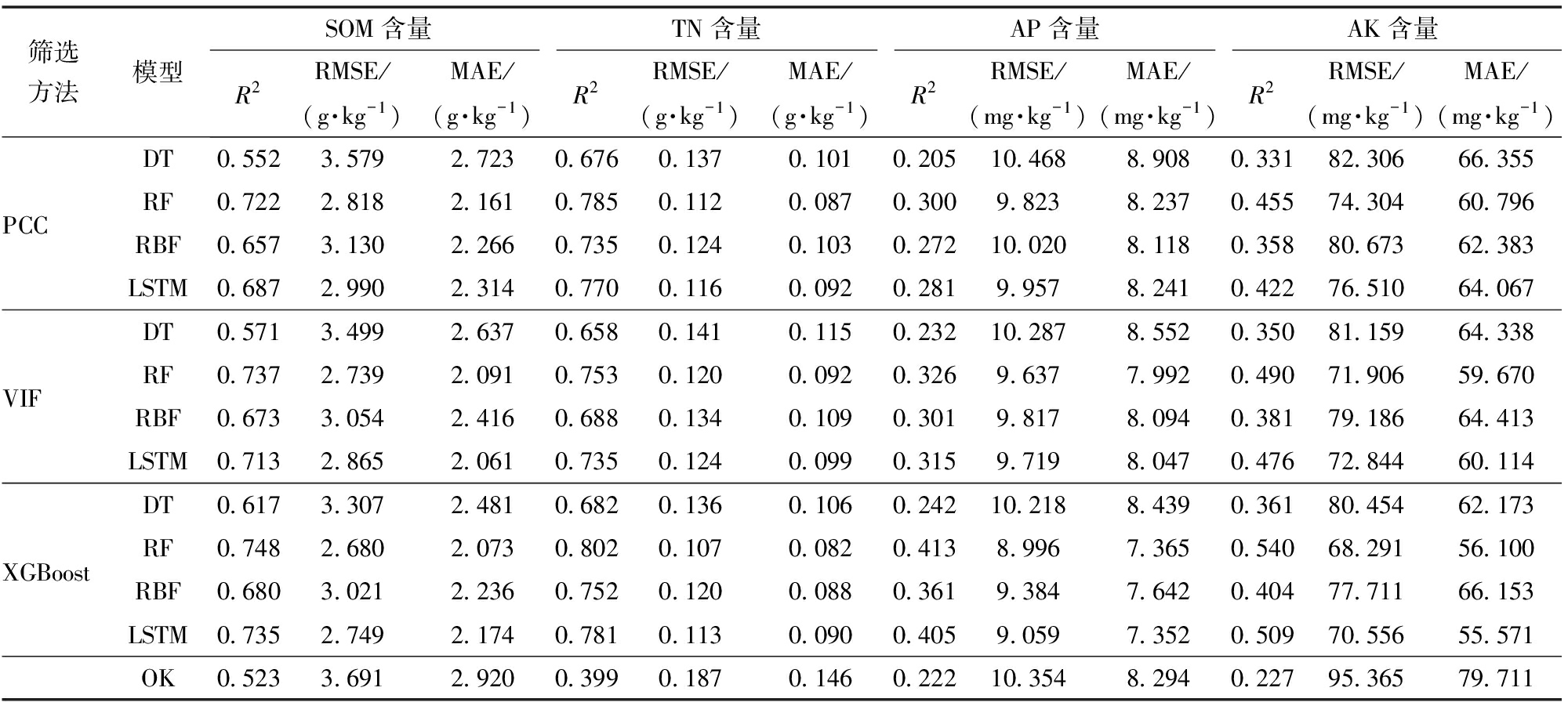

通过PCC、VIF和XGBoost筛选变量方法建立土壤养分空间插值变量集,对所选变量集分别构建DT、RF、RBF和LSTM模型,然后对插值结果进行精度验证,并与OK模型插值精度进行对比(表3),从R2、RMSE和MAE指标来看,基于XGBoost算法筛选变量建立的模型精度都比基于PCC和VIF方法筛选变量建立的模型精度高;不同土壤养分插值模型中RF模型的插值精度都明显高于其他4个模型,而OK的插值精度最低;在基于XGBoost筛选变量的RF模型插值中,SOM、TN含量R2分别为0.748、0.802,RMSE分别为2.680、0.107 g/kg,MAE分别为2.073、0.082 g/kg,具有较高的空间插值精度,这是因为SOM和TN之间较强的正相关性会使对目标变量的插值结果更加准确可靠[35],而对于AP、AK含量插值中精度不高,R2分别为0.413、0.540,RMSE分别为8.996、68.291 mg/kg,MAE分别为7.365、56.100 mg/kg,但相比于其他模型,RF模型的R2仍然最大,RMSE和MAE最小,精度明显优于OK、DT、RBF和LSTM模型,说明在流域尺度上RF模型对农田土壤养分具有不错的回归插值效果。

2.4 农田土壤养分空间分布特征

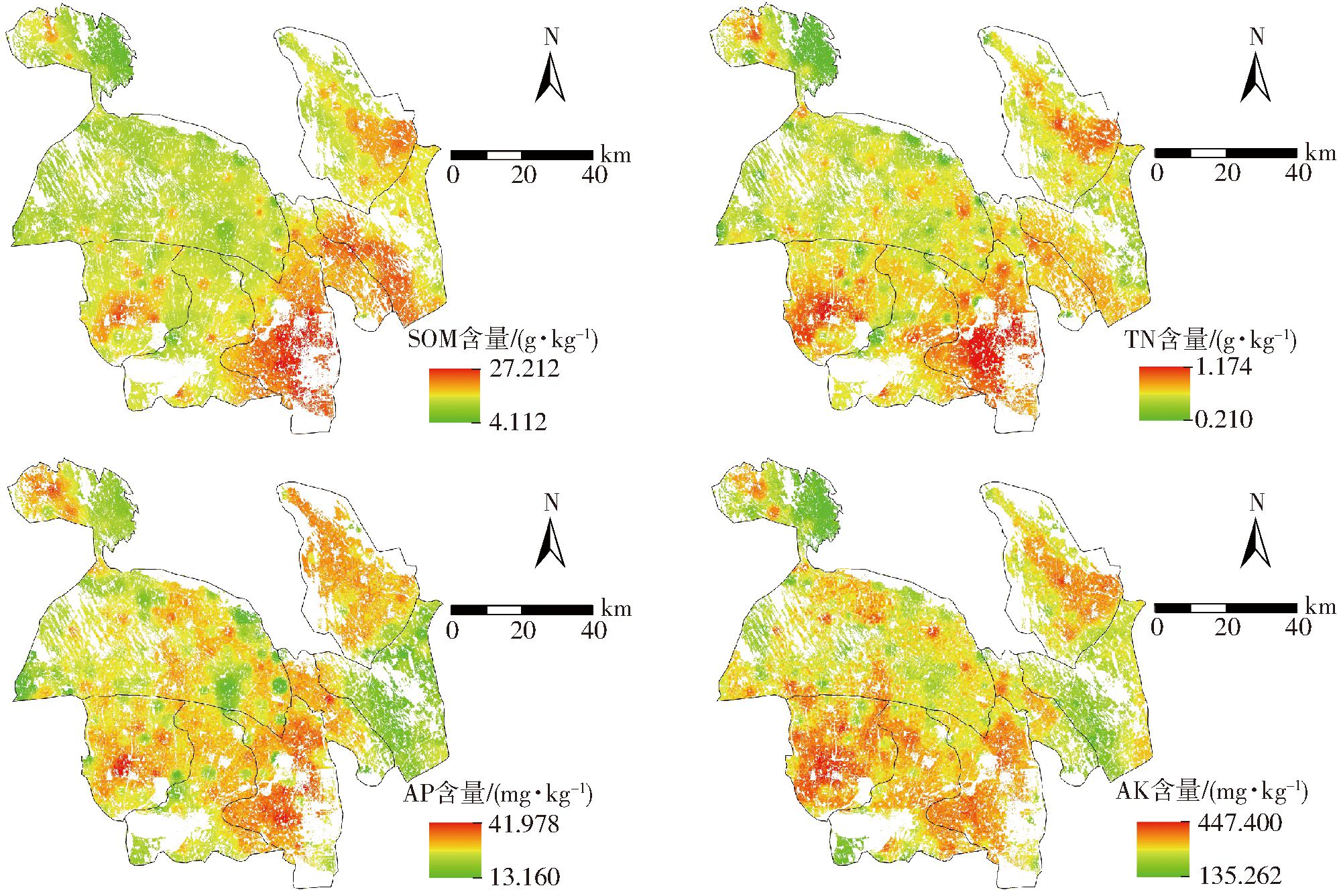

基于XGBoost算法筛选的变量集构建RF模型对玛纳斯河流域绿洲农田土壤养分进行空间插值并绘制空间分布图(图5),4个土壤养分的空间分布特征差异比较明显,均呈斑块状分布,其中SOM和TN空间分布规律较一致,SOM含量估测值范围为4.112～27.212 g/kg,TN含量估测值范围为 0.210～1.174 g/kg,均是从西北到东南养分含量呈现逐步增加的趋势,含量较高区域主要分布在研究区东南部的石河子灌区范围内;AP含量估测值范围为13.160～41.978 mg/kg,含量较高区域主要分布在研究区中部和东北部,而东部新湖总场灌区含量整体偏低;AK含量估测值范围为135.262～447.400 mg/kg,含量中高值区域占研究区大部分,主要分布在安集海灌区、金沟河灌区和石河子灌区,而新湖总场灌区的含量偏低。根据土壤养分空间分布特征,在研究区西北部区域可适度增施有机肥、深翻改土、作物轮作,东部区域可适度增施磷肥和钾肥、秸秆还田,提高农田生产力。

2.5 不确定性分析

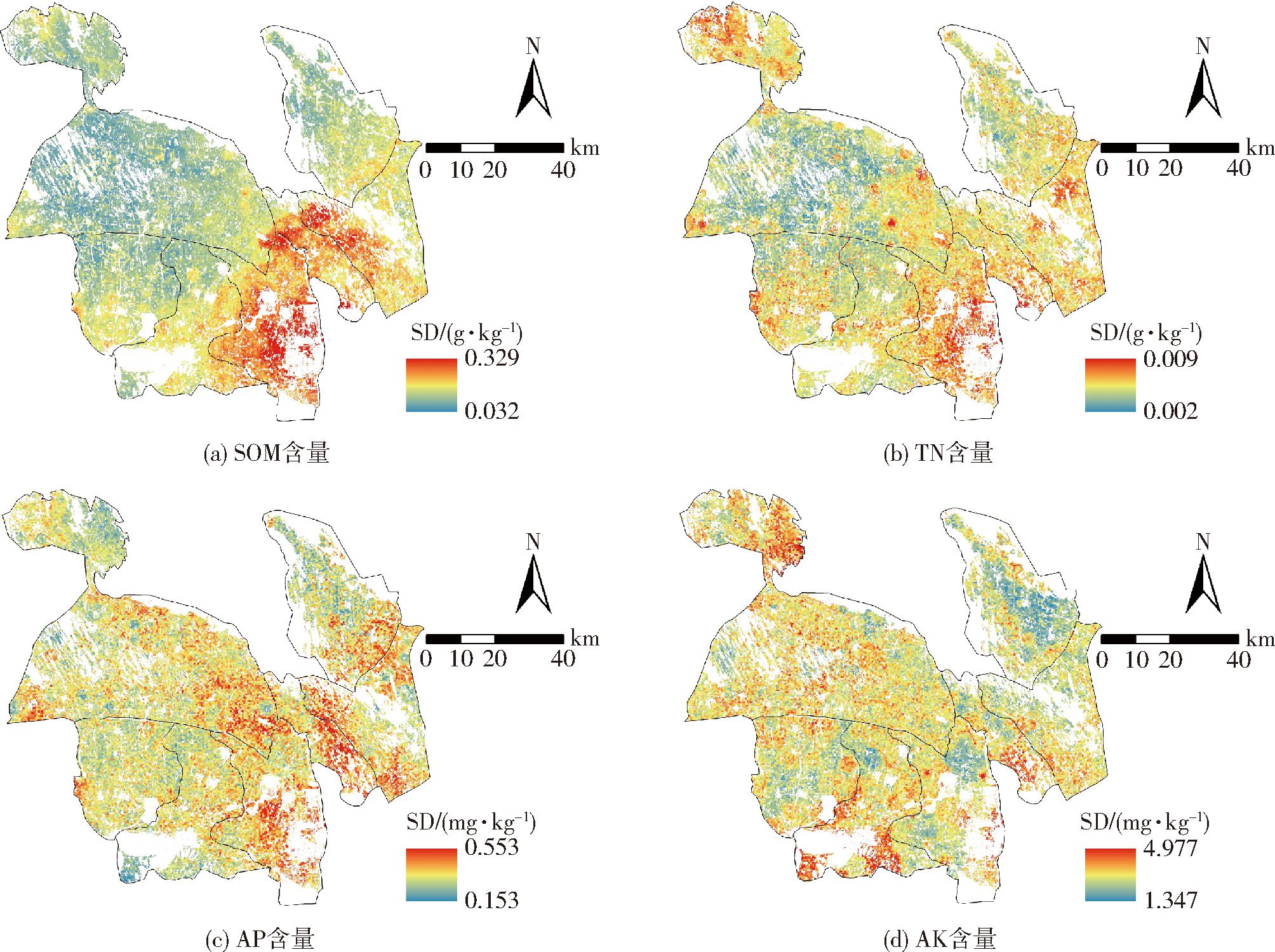

通过最优插值模型迭代50次计算估测值标准差(Standard deviation,SD)对模型插值不确定性进行分析,结果如图6所示,SOM、TN、AP、AK含量估测值标准差和变异系数均值分别为0.114 g/kg和0.761%、0.005 g/kg和0.736%、0.312 mg/kg和1.168%、2.814 mg/kg和0.883%,数据分布集中,说明估测值波动较小,模型稳定。总体上模型插值不确定性都比较低,其中TN含量插值模型不确定性最低,接着是SOM、AK含量,而AP含量插值模型不确定性最高。SOM和TN含量在研究区东南部表现出较大的插值不确定性,AP含量在研究区中部和东南部表现出较大的插值不确定性,而AK含量在研究区西北部和南部表现出较大的插值不确定性,这可能是受到环境变量较强的空间变异性以及实验分析、数据集划分、插值模型等误差的影响。

3 讨论

3.1 影响土壤养分空间分布的主要环境变量

土壤养分空间分布受多种环境变量共同影响,本研究通过皮尔逊相关性分析表明土壤AP与SOM含量呈显著正相关关系,而其他土壤养分之间均呈极显著正相关关系,这可能是因为SOM与TN、AP和AK含量之间存在着一定的耦合作用[36],伴随着有机质中腐殖质的释放,腐殖质携带的大量负电荷可以有效地吸收土壤速效养分,从而直接影响其空间分布。相关研究表明,随着土壤pH值的升高,土壤有机质和全氮含量显著降低[37],本研究中,pH值与SOM和TN含量之间呈极显著负相关关系,这或许是因为本研究区以碱性土壤为主,土壤pH值为7.43～9.94,而pH值在6.5～7.5的中性环境是土壤微生物最佳的生存环境。在碱性土壤环境中,与有机质(如土生菌和诺卡氏菌)和全氮(如硝化和反硝化细菌)相关的土壤微生物丰度降低,活性被抑制,进而影响了有机质和氮素养分在土壤中的迁移、转化和供应[38]。另外,土壤盐分含量也是影响土壤养分空间分布的主要环境变量,本研究中土壤盐分含量与TN含量呈显著负相关关系,与AP含量呈极显著负相关关系,而与SOM和AK含量的相关性不显著,可能是因为随着土壤盐渍化程度加深,土壤中大量的Na+使土壤颗粒崩解、膨胀、分散,破坏了土壤的团粒结构,加剧了土壤养分的淋溶损失以及降低了土壤碳氮养分的周转效率[39],进而对土壤养分的积累和矿化分解过程产生了消极的影响。不同的土壤类型,由于成土母质、风化类型及时间的因素,土壤养分的类型、含量及空间分布具有显著的差异性[40]。在本研究中,皮尔逊相关性分析表明,土壤类型与TN含量呈显著负相关,而与SOM、AP、AK含量无显著相关性,这是因为研究区由灰漠土、盐土和风沙土等多种土壤类型构成,加之该区域干旱、缺水等复杂的气候环境,因此土壤养分含量在空间分布上表现出异质性。并且由于土壤属性数据获取困难,很少被作为环境变量用于土壤养分空间插值。

除了受土壤属性因子的影响,经、纬度和地形因子也是影响土壤养分空间分布的主要环境变量,本研究中,经度与SOM含量、纬度和高程与SOM、TN含量之间均呈极显著相关关系,而经度与TN、AP和AK含量,纬度和高程与AP、AK含量之间均无显著相关性,这是因为经度、纬度和高程可以通过影响区域土壤湿度和温度进而影响矿物分化和土壤微生物分解速率[41],从而影响土壤养分的循环和积累。而坡度和坡向可以通过影响地表径流进而影响土壤养分运移过程,但本文中坡度和坡向与SOM、TN、AP和AK含量之间相关性不显著,可能是因为研究区农田地势相对平坦,限制了地表径流的产生,进而影响了SOM、TN、AP和AK的运移。此外,气象因子也是影响土壤养分空间分布的重要环境变量,年均气温、年降水量、年最高气温和年最低气温与SOM、TN含量之间呈极显著相关性,而与AP和AK含量之间相关性不显著,这可能是因为研究区属于温带大陆性气候,干燥少雨,土壤含水率较低,影响了对土壤养分的淋溶作用,并且磷和钾本身极易被固定,迁移能力较弱[42],进而影响了土壤养分的释放和迁移过程。另外,植被指数因子对土壤养分空间分布也有重要影响,本研究中归一化植被指数与TN和AP含量、土壤调节植被指数与TN和AP含量、比值植被指数与AP和AK含量、差值植被指数与AP含量、绿度植被指数与TN和AP含量之间均呈显著正相关关系,比值植被指数与TN含量之间呈极显著正相关关系,这是因为植被覆盖度较高时,其植物凋落物和根系系统可以有效减轻土壤侵蚀,降低土壤养分流失从而有利于土壤养分的积累[43]。

本研究也存在着不足之处,土壤养分空间分布受土壤质地、地形、气候和人为等因素共同影响,但是本文中没有考虑人为活动因素的影响,在今后的研究中可以加入对土壤养分空间分布有影响的如施肥[44]、灌溉[45]、耕作方式[46]等人为活动因素,从而更全面地了解土壤养分空间分布影响因素并且进一步提高模型空间插值精度和泛化能力。

3.2 不同变量筛选和建模方法对模型精度的影响

变量筛选是模型建立的前提,通过变量筛选可以剔除没有估测能力的变量,减少数据维度,降低模型复杂度,提高模型精度和泛化能力[47-48]。本文引入皮尔逊相关系数(PCC)、方差膨胀系数(VIF)和极端梯度提升(XGBoost)算法对环境变量进行筛选,研究结果也表明通过变量筛选可以有效提高土壤养分空间插值模型的精度和稳定性,并且基于XGBoost筛选变量建立的模型精度最高。主要是PCC和VIF考虑的都是变量之间的线性关系,而土壤养分与环境变量之间的关系往往是非常复杂的,XGBoost可以衡量变量在模型中的贡献,能更好地筛选出对土壤养分含量插值结果最重要的变量,从而使模型得到更高的插值精度。

不同建模方法对同一目标变量的插值精度不同。本研究基于普通克里格(OK)、决策树(DT)、随机森林(RF)、径向基函数神经网络(RBF)和长短期记忆网络(LSTM)5种方法对SOM、TN、AP和AK含量构建空间插值模型,结果表明RF模型插值精度明显优于其他4个模型,这是因为RF是一种集成算法,相比于其他模型具有抗噪声能力和泛化能力强,不易过拟合的优势,可以更好地解释土壤养分和筛选出的环境变量之间复杂的非线性和层状关系,能够更好地揭示土壤养分的局部空间分布特征[49]。OK模型仅从空间位置关联上对土壤养分进行插值,没有考虑环境变量的影响导致插值效果不理想。DT模型虽然可以解释土壤养分与环境变量间的非线性关系,但它只构建1棵决策树,即只进行1次递归过程,不像RF模型是通过构建多棵决策树(本研究中决策树的数量为800棵)并对结果求取均值作为最后的决策结果,因此其精度也明显低于RF模型。RBF和LSTM模型需要大量的数据进行训练,在本研究中可能训练数据不足导致模型泛化能力不强[50],插值效果低于RF模型。同样,文献[51-55]的研究结果也指出RF模型在SOM、TN、AP和AK含量插值中取得了不错的拟合效果,R2为0.59～0.79,与本文最优模型插值结果基本一致,这进一步证实RF模型对估测SOM、TN、AP和AK含量具有较好的有效性和适用性,可以作为一种估测农田土壤养分空间分布的新途径。

4 结论

(1)玛纳斯河流域绿洲农田土壤SOM、TN、AP和AK含量分别处于中等、低、高和极高水平,属于中等变异水平,其中AP含量的空间变异程度最大,为43.648%,土壤SOM、TN含量与部分土壤属性、经度、纬度、地形、气象、植被指数因子显著相关,AP、AK含量与部分土壤属性和植被指数显著相关。

(2)PCC、VIF和XGBoost变量筛选方法可以减少数据维度,消除变量间的共线性,基于XGBoost筛选出的环境变量构建的模型空间插值效果最好,具有更高R2和更小的RMSE。

(3)协同环境变量的DT、RF、RBF和LSTM模型插值精度均比OK模型的精度高,RF插值效果最佳,空间插值不确定性较低。
