0 引言
随着智慧农业的快速发展,柑橘、荔枝、番石榴等季节性水果的采摘过程正向自动化方向转型[1]。将机械臂应用于果蔬采摘成为研究热点。在自然环境下,果树生长形态呈无序性[2],在这种非结构化的果树环境下,机械臂路径规划存在很大的挑战。机械臂路径规划常在高维度的关节空间中进行,其中基于快速搜索随机树(Rapid-exploration random tree,RRT)的采样算法,由于具有不需要对障碍物建模以及对高维空间探索的优良特性得到广泛应用,但RRT算法存在采样盲目、路径曲折、平滑度低等问题,针对这些问题,研究人员开展大量研究[3-10]。
RRTstar[11]算法是RRT算法发展中的里程碑式改进,被视为RRT最优秀的变体。在RRTstar的基础上,通过优化采样[12-13]、搜索树剪枝[14-15]、节点拒绝[16-17]以及双向采样[18-20]等策略提高路径获取效率,但这些方法没有有效利用探索空间中的障碍物信息。为解决这个问题,文献[21]提出P-RRTstar,通过引入人工势场(Artificial potential field method,APF)[22]替代随机采样,有效利用环境信息,但存在受限于局部最优的问题。除以上针对采样过程的不足对采样方式进行修改外,近年还出现采用神经网络指导采样的优化方法[23]。
采摘机械臂在采摘作业时,不仅要考虑机械臂路径规划问题,也需要结合实际采摘环境和机械臂运动学特性进行应用优化。考虑到采摘机械臂运动学特性问题,文献[24]提出一种基于粒子群算法(PSO)的APSO算法完成机械臂逆运动学求解,并且提出At-BiRRT解决轨迹求解问题。文献[25]针对柑橘采摘机器人采摘困难问题,引入预采摘点分割采摘轨迹规划,加快轨迹获取。文献[26]将番茄采摘机器人工作空间分解为多个子模块,分别在每个子模块进行规划,获取路径。文献[27]对番茄机器人采摘空间进行切割,丢弃无法抵达的空间,保证采样过程的有效性。
针对RRTstar算法路径规划效率缓慢、轨迹冗长等问题,本文结合人工势场法对环境的敏感性,提出PIB-RRTstar算法。通过人工势场法获取空间分割点实现多向搜索;结合人工势场法引导采样降低采样盲目性;利用搜索树全局和局部的探索信息实现自适应步长;路径再优化进一步提高路径质量。并针对机械臂采摘作业时出现的摆臂问题,结合机械臂运动学特性,优化逆运动学求解,以期有效获取采摘姿态,提高采摘成功率。
1 PIB-RRTstar算法
PIB-RRTstar算法中使用一些变量与特殊函数,如表1所示。

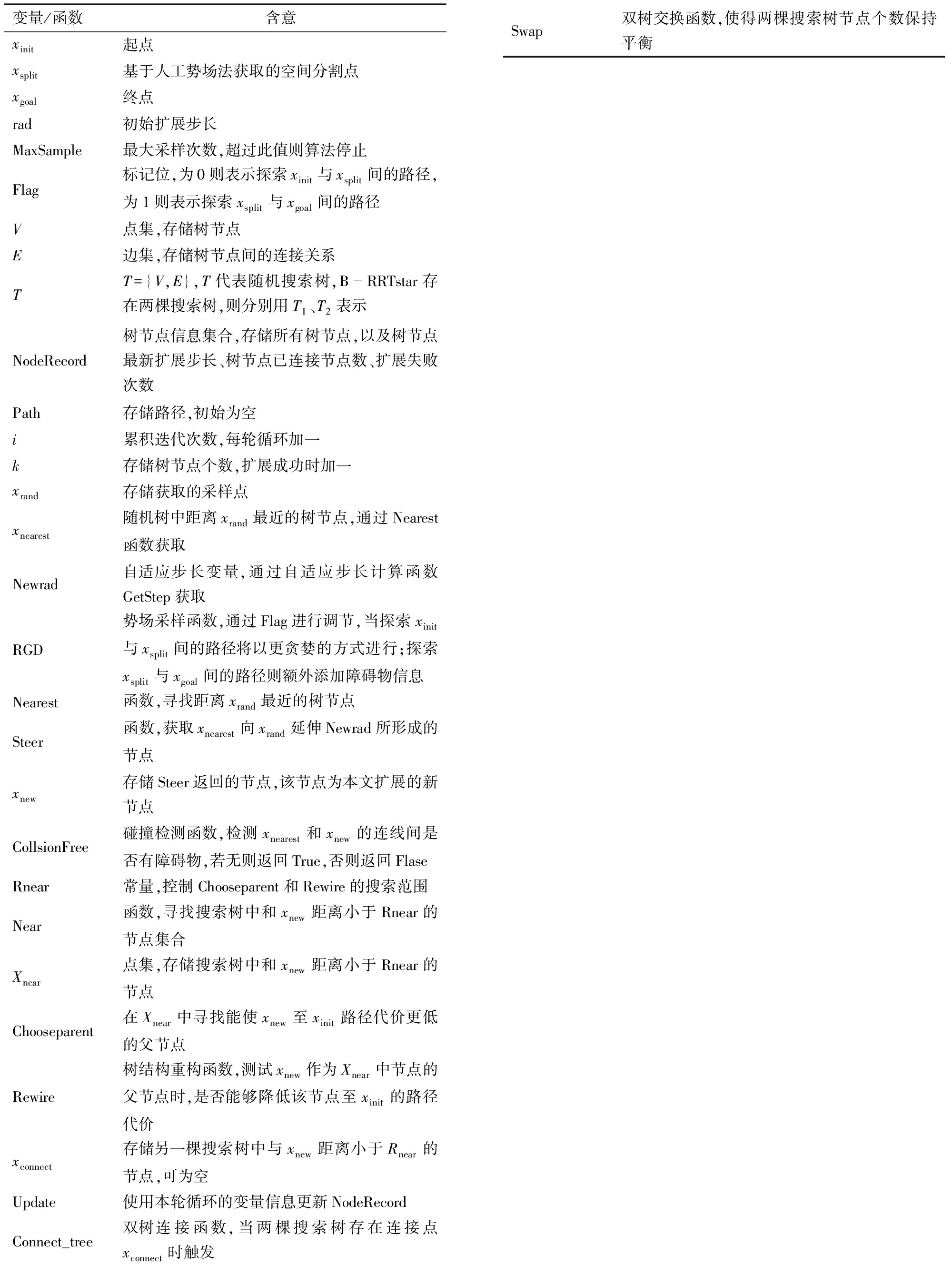

表1 变量与函数列表
Tab.1 List of variables and functions
变量/函数含意xinit起点xsplit基于人工势场法获取的空间分割点xgoal终点rad初始扩展步长MaxSample最大采样次数,超过此值则算法停止Flag标记位,为0则表示探索xinit与xsplit间的路径,为1则表示探索xsplit与xgoal间的路径V点集,存储树节点E边集,存储树节点间的连接关系TT={V,E},T代表随机搜索树,BRRTstar存在两棵搜索树,则分别用T1、T2表示NodeRecord树节点信息集合,存储所有树节点,以及树节点最新扩展步长、树节点已连接节点数、扩展失败次数Path存储路径,初始为空i累积迭代次数,每轮循环加一k存储树节点个数,扩展成功时加一xrand存储获取的采样点xnearest随机树中距离xrand最近的树节点,通过Nearest函数获取Newrad自适应步长变量,通过自适应步长计算函数GetStep获取RGD势场采样函数,通过Flag进行调节,当探索xinit与xsplit间的路径将以更贪婪的方式进行;探索xsplit与xgoal间的路径则额外添加障碍物信息Nearest函数,寻找距离xrand最近的树节点Steer函数,获取xnearest向xrand延伸Newrad所形成的节点xnew存储Steer返回的节点,该节点为本文扩展的新节点CollsionFree碰撞检测函数,检测xnearest和xnew的连线间是否有障碍物,若无则返回True,否则返回FlaseRnear常量,控制Chooseparent和Rewire的搜索范围Near函数,寻找搜索树中和xnew距离小于Rnear的节点集合Xnear点集,存储搜索树中和xnew距离小于Rnear的节点Chooseparent在Xnear中寻找能使xnew至xinit路径代价更低的父节点Rewire树结构重构函数,测试xnew作为Xnear中节点的父节点时,是否能够降低该节点至xinit的路径代价xconnect存储另一棵搜索树中与xnew距离小于Rnear的节点,可为空Update使用本轮循环的变量信息更新NodeRecordConnect_tree双树连接函数,当两棵搜索树存在连接点xconnect时触发Swap双树交换函数,使得两棵搜索树节点个数保持平衡
1.1 空间分割与四树探索策略
传统的RRTstar算法采用单向搜索策略,这种方式需要探索更多的未知空间才能获取路径,增加搜索时间和计算复杂度。如图1a所示,灰色区域表示RRTstar算法预计探索空间。为改进这一缺陷,B-RRTstar算法采用双向搜索策略,即同时使用两个随机扩展树,分别从起点和终点开始扩展,这种双向搜索方式显著减少所需探索的未知区域,获得更高的路径探索效率,如图1b所示。本文基于B-RRTstar的双树搜索优势,引入中间点xsplit对地图空间进行分割。如图1c所示,引入分割点xsplit后所需探索的未知空间进一步减少,算法能够在更少的采样次数下获取到初始路径。而对于分割点选取,常用策略往往简单地采用起点xinit与终点xgoal连线的中点作为空间分割点[28],即
(1)

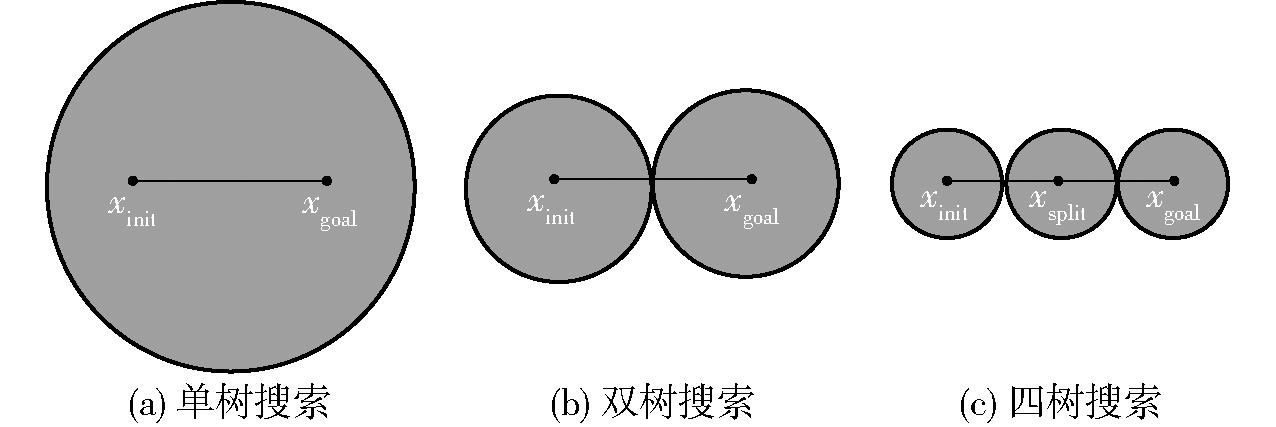

图1 多向搜索范围示意图
Fig.1 Schematics of multi-directional search range
式中 xinit——起点位置 xgoal——终点位置
xmid——分割点位置
这种方法虽简单易行,但并未考虑到环境中障碍物的分布情况。障碍物分布复杂时,这种方法可能导致路径规划算法无法有效避开障碍物或找到最优路径。鉴于人工势场法对障碍物分布的敏感性,本文提出一种基于人工势场法的空间分割点求取策略,即
(2)
式中 S(obsi)——障碍物obsi面积
与xmid距离
center(obsi)——障碍物obsi中心点位置
该策略不仅考虑起点和终点之间的位置关系,还充分考虑障碍物对分割点位置的影响。通过计算障碍物大小和障碍物与中点距离,可得每个障碍物对分割点的斥力势场。这些斥力势场共同作用于分割点,引导其移动到更合适的位置。具体来说,当空间中无障碍物时,分割点则为终点;此时将直接生成起点xinit通向目标点xgoal的路径。而当存在障碍物时,障碍物将产生斥力势场,影响分割点位置。斥力势场强度与障碍物尺寸成正比,和障碍物与分割点间距成反比。同时,障碍物中心点用于计算斥力势场向量作用方向。选取分割点后,使用Flag1和Flag2进行标记,分别表示起点与分割点间以及分割点与终点间的路径探索区域。最后,基于分割点进行四树探索。这4个随机扩展树分别为起点到分割点、分割点到起点、分割点到终点、终点到分割点进行搜索。这种四树搜索的方式能够进一步提高算法探索效率,减少搜索时间,从而更快地找到1条从起点到终点的可行路径。
1.2 基于人工势场法的采样策略优化

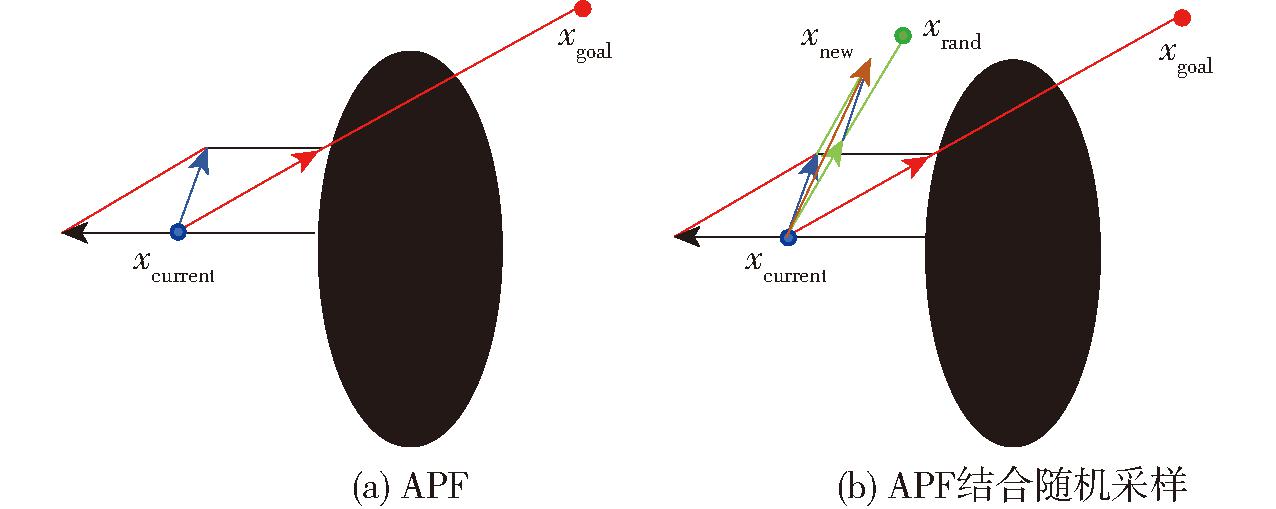

人工势场法作为一种有效的路径规划策略,其核心在于通过构建虚拟的引力势场和斥力势场来引导质点从初始位置安全地到达目标位置。如图2a所示,质点xcurrent在终点xgoal产生的引力势场和黑色障碍物产生的斥力势场共同作用下,能够避开障碍物并朝着终点移动。然而人工势场法却存在两个严重缺陷。首先,当障碍物产生的斥力势场与目标点产生的引力势场达到平衡时,质点将陷入局部最小值,导致其在该位置停滞不前,无法继续向目标点移动。其次,当质点进入封闭障碍物区域时,使用人工势场法可能在该区域内进行大量重复且无意义探索。为克服这些缺陷,本文将人工势场法与RRTstar算法相结合。如图2b所示,通过RRTstar在每轮迭代中获取的随机采样点,形成随机方向的引力势场,当质点陷入局部最小值时,RRTstar算法可以通过随机采样点产生的引力势场来打破平衡状态,使质点能够继续向目标点移动,而在封闭障碍物区域中,随机采样点产生的随机引力势场将有概率引导质点向未知方向移动,减少在封闭区域内进行无意义探索。而人工势场法的引入也使得RRTstar具有更强的目标导向性,有助于减少盲目的随机采样带来的无效扩展,加快算法收敛效率并且获取更高质量的路径。
图2 引入APF的算法改进策略
Fig.2 Algorithm improvement strategy of introduced APF
1.3 自适应步长策略
基本RRTstar算法中以固定步长对空间进行探索,这个固定步长会影响在探索通畅空间时随机树扩展速度。为加快算法探索速度,提出了动态步长调整函数,即算法不再以固定步长rad进行探索,探索步长steer计算公式为
(3)
式中 radN——第N轮的扩展步长
t——搜索树节点数量
s——总探索数
n1——xnearest节点连接数 n2——xnearest累积扩展失败数
α、β——常系数
通过式(3)将探索步长选取划分为3个子区间,第1个子区间表明本轮迭代的xnearest具有良好的扩展性,当前探索区域障碍物分布稀疏,步长增加,加快扩展。第2个子区间表明对于xnearest曾扩展失败,但xnearest扩展失败数远小于搜索树T历史平均扩展失败数,意味着整个环境存在一定数量障碍物,因此将探索步长缓慢减少,防止继续碰撞。第3个子区间表明xnearest累积扩展失败数过大,此时xnearest周围有大量障碍物,因此将当前扩展步长跳变为初始步长,在复杂障碍物环境下缓慢探索。基于上述策略,随机搜索树在无障碍区域将快速扩展,而在障碍物复杂区域将减缓探索速度,注重逃离当前区域。
1.4 路径优化策略
RRTstar系列算法以随机搜索树为核心,通过迭代的方式向采样点方向扩展树节点,能够有效地探索空间并寻找从起点xinit到终点xgoal的无碰撞路径。此时生成的路径中往往存在冗余节点,影响路径质量,如图3a所示,为消除这些冗余节点,可通过回溯寻找无碰撞的最远祖先节点,实现路径优化。具体过程如图3b所示,其中红色为优化前路径。x1通过循环不断向更远的祖先节点搜索。在第1轮循环中,x1尝试与x3连接,并成功找到1条无碰撞的路径。在第2轮循环中,x1尝试与更远的节点x4连接,同样未发生碰撞。然而,在第3轮循环中,当x1尝试与x5连接时,发生碰撞,此时算法会回退到上一轮,并记录节点x4为可连接的最远祖先节点。之后树结构进行重组,节点x1直接与x4相连。下一轮循环将由x4尝试向祖先节点探索,直到回溯至起点xinit,图3c为路径优化后平整路径。通过这种方式,路径中的冗余节点得以删除,从而减小路径总代价。

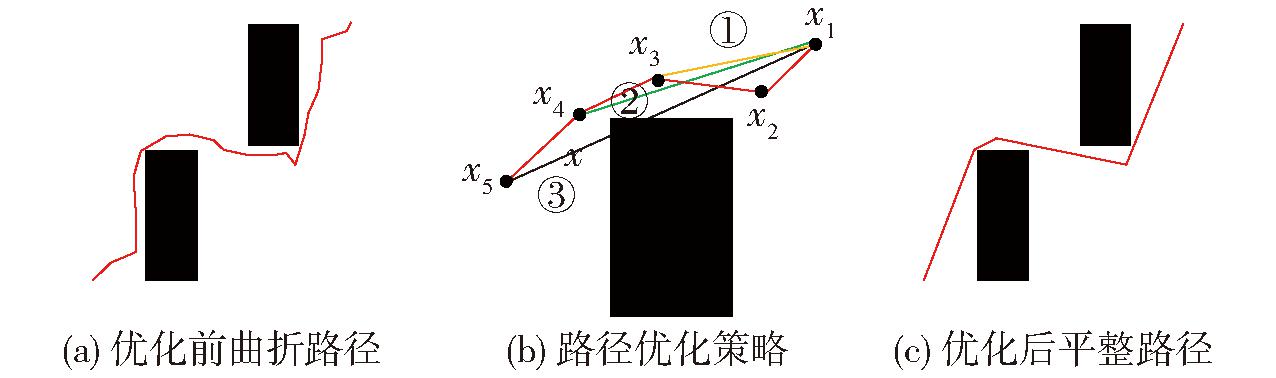

图3 路径优化对比
Fig.3 Comparison of path optimization
1.5 PIB-RRTstar算法建立
通过节点自适应步长加快探索速度;引入人工势场法进行采样优化,引导采样方向;基于空间分割和四树搜索缩减探索空间范围;使用向祖先节点回溯的路径优化策略减少路径代价。基于以上策略,提出PIB-RRTstar算法。算法总流程如图4所示,首先输入已有环境信息,采用式(3)获取分割点xsplit,开启起点xinit与分割点xsplit间的双向搜索,分割点xsplit与xgoal间的双向搜索,两种搜索通过线程池实现并行搜索。当获取路径后,合成由xinit经xsplit至xgoal的路径path={xinit,x1,x2,…,xsplit,…,xgoal},开启路径优化,由xgoal向xinit回溯,剔除path中存在的冗余树节点。PIB-RRTstar算法具体实现如伪代码所示:首先由起点和终点构建随机探索树T1、T2。初始化必要参数信息。当循环条件满足时,执行以下操作:使用势场函数RGD引导采样,获取采样点xrand(6～9行),通过函数Nearest找到搜索树中距离xrand最近的点xnearest,使用步长计算函数GetStep获取扩展步长Newrad,最后使用扩展函数Steer,由xnearest向xrand扩展,获得xnew(10～12行)。获取xnew后,进行碰撞检测CollisionFree,若xnearest扩展xnew时与障碍物产生碰撞,则本轮探索失败,记录树节点xnearest扩展失败(22～23行),反之,则本轮探索成功,之后使用Chooseparent函数为xnew寻找代价更低的父节点,xnew加入到搜索树中,树节点个数t加1(14～18行)。而后尝试基于xnew对搜索树中其他节点进行优化(19行)。算法本轮搜索和优化任务完成,尝试获取连接点xconnect连接搜索树T1和T2(20行)。若连接点xconnect成功获取,则使用Connect_tree连接两棵搜索树,生成路径Path并返回(25～29行),否则交换搜索树(31行),继续下一轮迭代,直到循环结束。

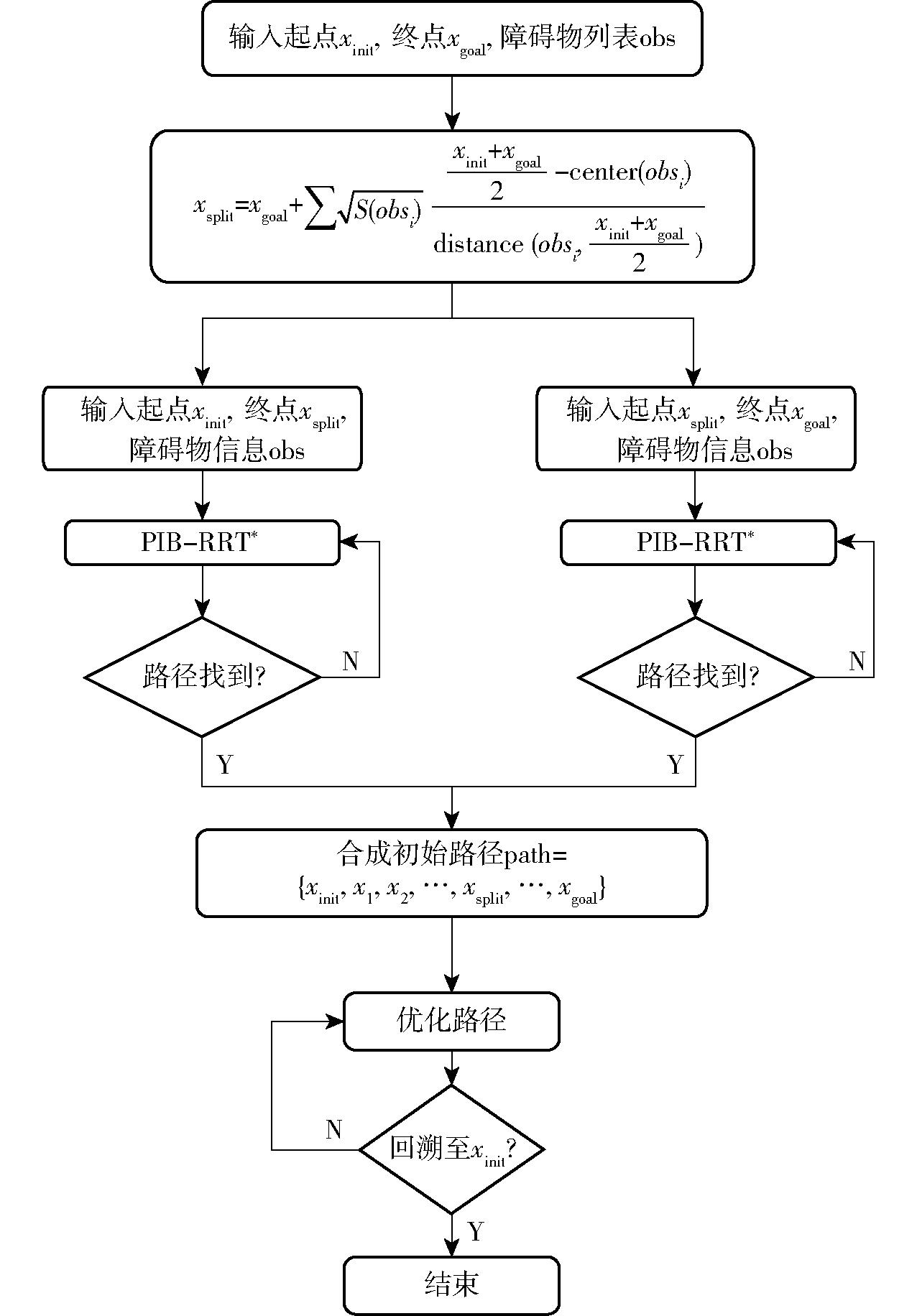

图4 PIB-RRTstar算法流程图
Fig.4 Flowchart of PIB-RRTstar algorithm
PIB-RRTstar算法伪码为
Input: xinit,xgoal,Obstacles.MaxSample,rad,Flag
Output: Path
1. V1←{xinit};E1←∅;T1={V1,E1}
2. V2←{xgoal};E2←∅;T2={V2,E2}
3. NodeRecord←{(xinit,rad,0,0),(xgoal,rad,0,0)};Path←∅; i←0;k←0;
4. while i≤MaxSample do
5. i=i+1;
6. if Flag==0:
7. xrand←RGD(xgoal,Sample());
8. else
9. xrand←RGD(xgoal,Obstacles,Sample());
10. xnearest←Nearest(V1,xrand)
11. NewRad←GetStep(NodeRecord,xnearest,i,k)
12. xnew←Steer(xnearest,xrand,NewRad)
13. if CollisionFree(xnearest,xnew,Obstacles) then
14. Xnear←Near(V1,xnew,Rnear);
15. xparent←Chooseparent(Xnear,xnew,xnearest)
16. V1←V1∪{xnew}
17. E1←E1∪{(xparent,xnew}
18. T1←Rewire(T1,xnew,Xnear)
19. xconnect←Near(T2,xnew,Rnear)
20. Update(NodeRecord,xnearest,NewRad,1,0)
21. else
22. Update(NodeRecord,xnearest,NewRad,0,1)
23. end If
24. If xconnect ≠∅ then
25. Path←Connect_tree(T1,T2,xnew,xconnect)
26. end If
27. If Path≠∅ then
28. Return Path
29. else
30. Swap(T1,T2)
31. end If
32. end while
33. return Path
2 二维空间下仿真验证
为验证所提出算法的有效性,使用PyCharm软件平台,采用Python编程语言进行二维环境下算法仿真模拟。本实验设定初始步长rad为10,搜索半径Rnear为20,并设定最大迭代次数为1 000次。实验所使用的计算机硬件信息为:i7-11800H型CPU,主频为2.3 GHz;显卡为NVIDIA GeForce RTX 3060 Laptop GPU;内存容量为16 GB;硬盘容量为500 GB;操作系统为Windows 11专业版。实验设置3种不同的模拟环境:简单障碍物环境(图5a)、复杂障碍物环境(图5b)以及二维树形环境(图5c)。在简单障碍环境与复杂障碍环境中,障碍物均匀分布,均设置起点(0,0)和目标点(200,200),以测试算法稳定性。二维树形环境则模拟树枝分布情况,其中起始点设为(0,0),目标点设为(132,150),目标点被树形障碍物包裹,以模拟果实生长于树枝干的采摘环境。在这3种不同环境下进行40次模拟实验,对比RRT、RRTstar、RRT-connect、B-RRTstar、P-RRTstar以及本文提出的PIB-RRTstar等6种算法路径规划效果。

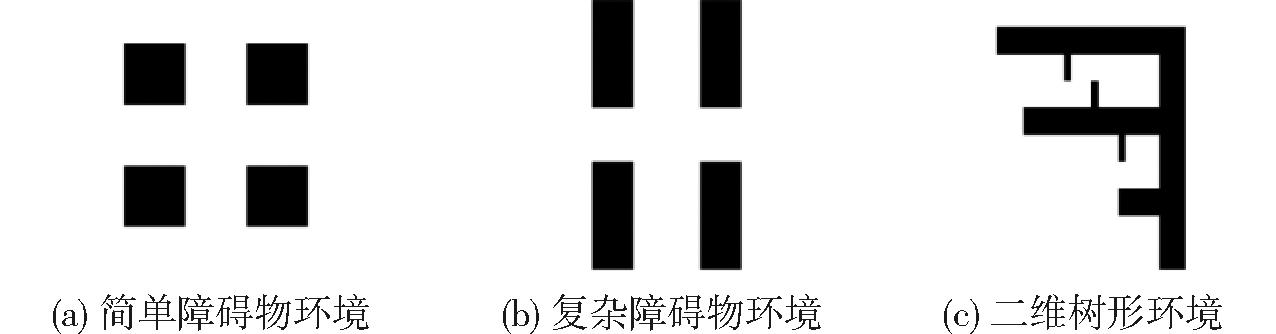

图5 二维仿真地图
Fig.5 Two-dimensional simulation maps

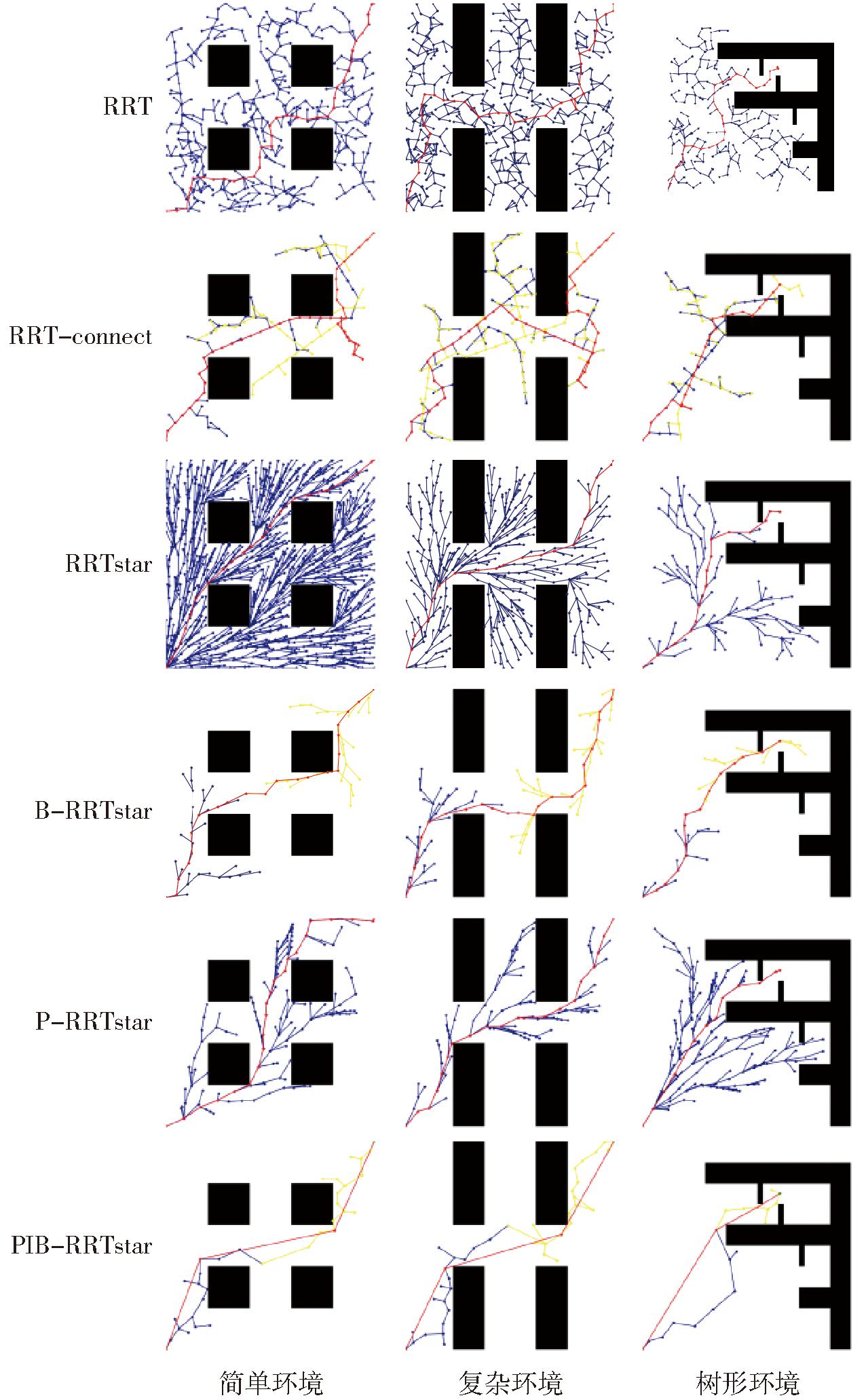

图6为3种障碍物环境下6种算法的仿真结果,表2为3种障碍物环境下6种算法结果。由表2可知,RRT-connect在迭代次数上相较于RRT算法具有显著优势。这一优势源自RRT-connect的双向搜索策略以及贪婪扩展,通过同时从起点和目标点构建搜索树,并贪婪地向对立树进行扩展,提高路径探索效率。然而,由于采样次数相对较少以及对生成树结构并未优化,RRT-connect生成路径质量极差。对比RRT与RRTstar:RRTstar通过引入Chooseparent和Rewire模块,能够在搜索过程中重构随机搜索树,从而生成质量更高的路径。然而,这两种机制的引入也带来额外的碰撞检测开销,对比RRT与RRTstar在的迭代次数和规划时间可以发现,当两者迭代次数接近时,RRTstar将花费更多的时间开销。对同样使用双向搜索策略的RRT-connect与B-RRTstar进行对比,分析可知B-RRTstar通过交替探索两棵随机树来平衡叶子节点的数量,从而实现一种较为平衡的探索方式,而RRT-connect则表现出一种贪婪的探索特性,它不断朝着采样点扩展直到遇到障碍物,这种策略使得搜索树中呈现出大量的共线边和相邻节点的共线形态,在障碍物稀疏的情况下,RRT-connect可以更快速地生成一条质量相对较高的路径,但在障碍物较密集时,RRT-connect的路径质量将进一步降低。B-RRTstar继承RRTstar的树结构优化模块,而RRT-connect与RRT相同,在随机搜索树扩展的过程中,并未对树结构进行调整。造成路径质量的进一步降低。.B-RRTstar迭代过程中会尝试使用xnew与对立树中距离xnew最近的节点进行连接,从而生成路径,而RRT-connect仅尝试xnew与本轮对立树贪婪搜索扩展的节点进行连接尝试,无视距离xnew最近的对立树中的节点,因此造成路径迂回以及大量的无意义搜索。由于以上差异性,造成RRT-connect在路径长度、迭代次数、时间代价上都表现出极差的性能。P-RRTstar算法通过引入人工势场法优化采样模块,采样节点质量有所提高,能够以更少的采样次数获取初始路径,实验数据表明相较于RRTstar,P-RRTstar在迭代次数和规划时间上有一定提升,但生成路径质量相对较差,这是由于RRTstar通过更多的随机采样优化路径,但这也造成更多的时间开销。
图6 二维环境仿真对比
Fig.6 Comparison of 2D environmental simulations

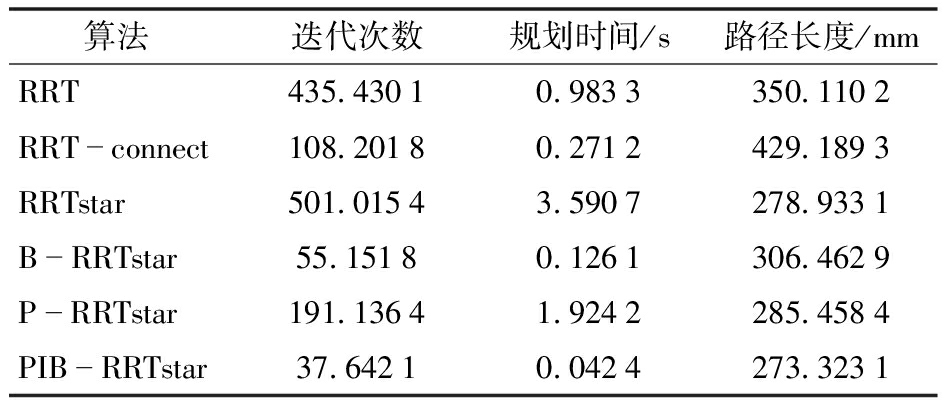

表2 二维仿真数据统计
Tab.2 Statistics of 2D simulation data
算法迭代次数规划时间/s路径长度/mmRRT435.43010.9833350.1102RRTconnect108.20180.2712429.1893RRTstar501.01543.5907278.9331BRRTstar55.15180.1261306.4629PRRTstar191.13641.9242285.4584PIBRRTstar37.64210.0424273.3231
PIB-RRTstar算法相较于RRTstar进行一系列改进。通过引入自适应步长,算法能够在更少的采样次数下探索更多的空间,提高搜索效率。人工势场的引入不仅保证搜索树向目标点的探索,还增强算法对环境的适应能力。四树搜索的策略减小空间探索范围,进一步加快探索效率。此外,通过向祖先节点回溯的方式,算法剔除生成路径上的冗余节点,从而提高路径质量。与RRTstar算法相比,本文提出的PIB-RRTstar算法在路径质量上提高2.01%,迭代次数减少92.49%,时间代价降低98.81%,表明了优越性能。
3 机械臂仿真实验
3.1 机械臂采摘姿态约束
与二维仿真不同,机械臂路径规划在关节空间中进行,即采样点为机械臂各轴旋转角(θ1,θ2,θ3,θ4,θ5,θ6)。而终点姿态关节角度并不能直接获取,这是由于从深度相机获取的采摘点位置信息为笛卡尔空间坐标,因此在规划前,须将坐标转换为机械臂关节角度,即进行逆运动学求解。逆运动学求解是机械臂运动规划中的关键步骤,它能够将目标位置与姿态信息映射为机械臂各关节的旋转角度。采用四元数来描述笛卡尔空间下的机械臂末端姿态,即
Pose={px,py,pz,ox,oy,oz,ow}
(4)
式中 Pose——机械臂末端姿态
px、py、pz——笛卡尔空间坐标信息
ox、oy、oz、ow——四元数信息
四元数的使用有助于更精确地表达机械臂末端执行器空间位置和朝向。特别地,针对夹剪型末端执行机构,需要设定特定四元数,以确保末端以水平姿态进行夹剪,从而提高采摘成功率。然而,机械臂采摘作业还面临一些特殊的挑战。例如,荔枝果串作为采摘点,其柔性末枝和树叶不应被视为障碍物,此外,由于机械臂硬件的限制,如末端夹剪控制器和图像传感器安装位置对机械臂运动的限制,部分逆运动学求解的采摘姿态无法完成采摘任务。这种情况如图7所示。机械臂末端呈相同姿态,然而机械臂其他轴的转动角不同,这展现逆运动学求解的不确定性,当求解姿态呈图7a和图7b的姿态时,机械臂二轴和三轴将出现较大幅度的摆动,将这种情况定义为“大摆臂”,此时无法完成采摘工作。因此,基于实验观察,对关节姿态求解进行进一步限定。限定方法为
且
(5)

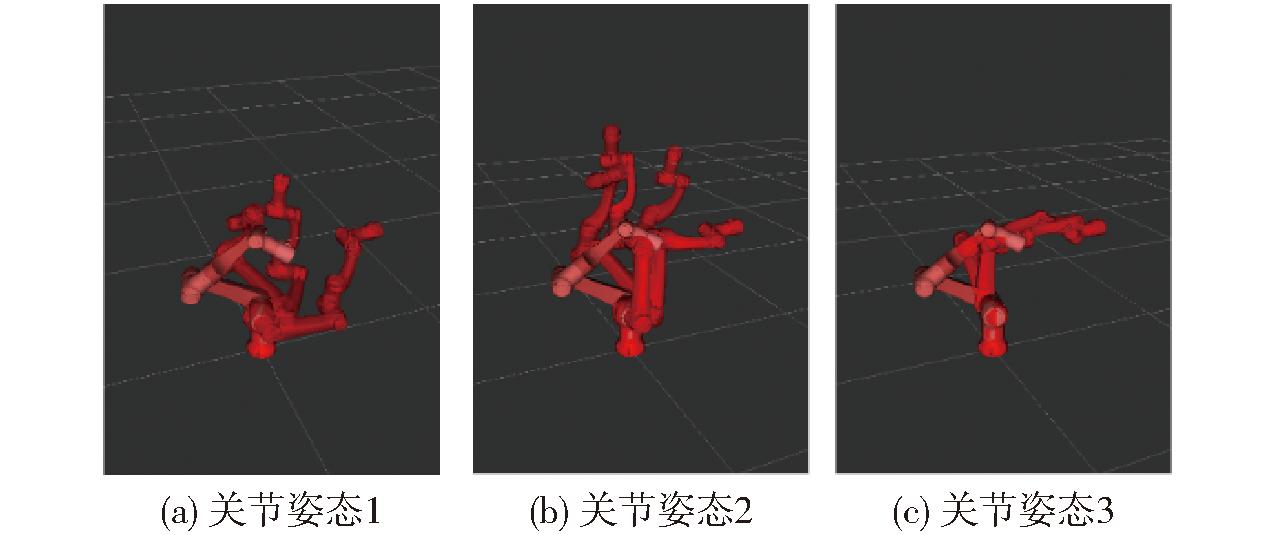

图7 逆运动学求解姿态
Fig.7 Inverse kinematics solved pose
式中 θcand——采摘姿态候选集
θinit——初始姿态关节角度
θgoal——最佳采摘姿态
ki——关节约束系数
R、ri——固定常数
通过使用式(5)限定终点姿态相对起始姿态的每个关节最大转动值和起始姿态至终点姿态的总转动角度获取更适用于机械臂采摘的姿态,将这个限制方法与本文提出的PIB-RRTstar结合,获取结合姿态限制的新算法PosePIB-RRTstar,并加入仿真对比实验。
3.2 机械臂关节空间仿真实验
机械臂关节空间仿真实验基于机器人操作系统(Robot operating system,ROS)进行。在ROS的众多核心插件中,Open Motion Planning Library(OMPL)作为一个开源的运动规划库,集成包括RRT、RRT-connect、RRTstar等在内的多种主流基于采样的运动规划算法。ROS通过引入OMPL作为插件,为机器人提供规划策略。为验证本文所提出算法在机械臂运动约束下的性能,基于ROS和OMPL框架部署PIB-RRTstar算法与PosePIB-RRTstar,并与OMPL中已有的RRT、RRT-connect、RRTstar等算法对比。仿真对比结果如图8所示,图中灰色为机械臂终点姿态,黄色为机械臂起始姿态,绿色为树型障碍物,蓝色曲线为机械臂运动轨迹。以弧度制表示的起始姿态关节角度为(1.08,-0.96,-2.30,0.09,-0.99,0.54)rad。以三维空间坐标+四元数信息表示的终点位置为(0.15,0.20,0.70,0.33,-0.59,0.63,0.37)mm。

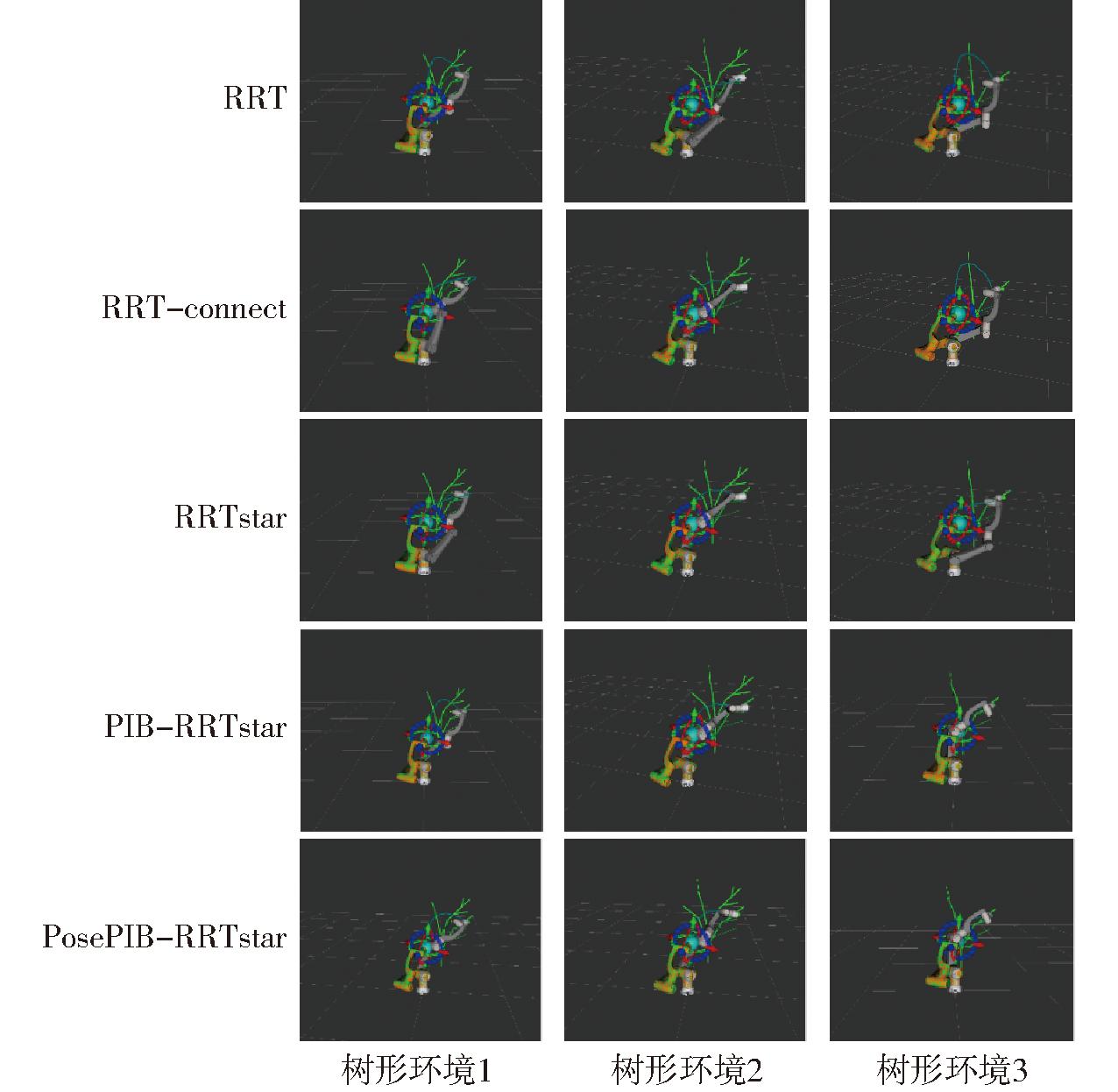

图8 三维环境仿真对比
Fig.8 Comparison of 3D environmental simulations
通过对3种不同树形场景下的机械臂运动学约束进行仿真,观察到RRT-connect算法在性能上优于RRTstar算法,这主要源于RRT-connect的贪婪搜索特性。在二维仿真环境中,当障碍物分布密集时,RRT-connect因其贪婪的节点扩展策略而更容易遭遇碰撞,导致节点扩展失败。而在本文所建立的树形枝干环境中,障碍物分布相对稀疏,RRT-connect的贪婪搜索策略所受阻碍较小,因此能够以较少的采样次数快速找到一条可行路径。与此同时,本文提出的算法结合人工势场法和四向搜索策略,在障碍物稀疏的情况下同样能够以较少的采样次数达到目标区域。通过冗余节点删除,得到的初始路径长度更短,从而提高路径规划的效率。此外,在PIB-RRTstar算法基础上,针对机械臂运动特性,引入姿态限制函数,减小关节空间中起始姿态转变为采摘姿态所需转动的角度,从而进一步缩短路径长度。表3数据表明,与RRTstar相比,本文提出的PIB-RRTstar算法采样次数减少96.93%,规划时间减少92.01%,路径长度缩短32.73%。经过姿态约束后的PIB-RRTstar性能进一步提升,相较于RRTstar算法,采样次数减少97.00%,规划时间减少93.17%,路径长度缩短36.62%。这充分证明在机械臂运动学约束下,本文算法在树形环境中依然能够展现出优越的性能。

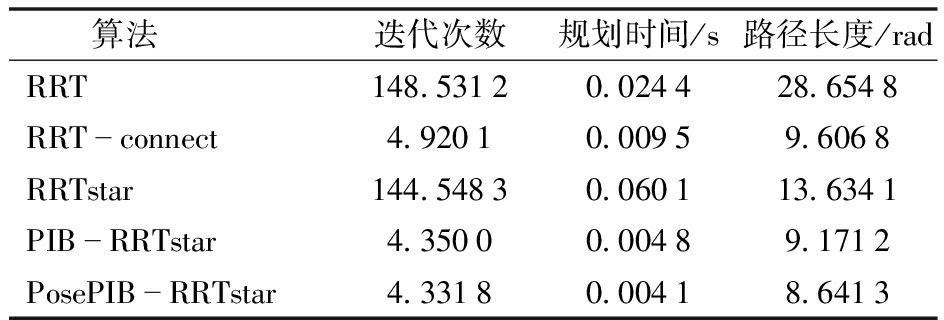

表3 三维仿真数据统计
Tab.3 Statistics of 3D simulation data
算法迭代次数规划时间/s路径长度/radRRT148.53120.024428.6548RRTconnect4.92010.00959.6068RRTstar144.54830.060113.6341PIBRRTstar4.35000.00489.1712PosePIBRRTstar4.33180.00418.6413
4 机械臂采摘实验
4.1 实验材料

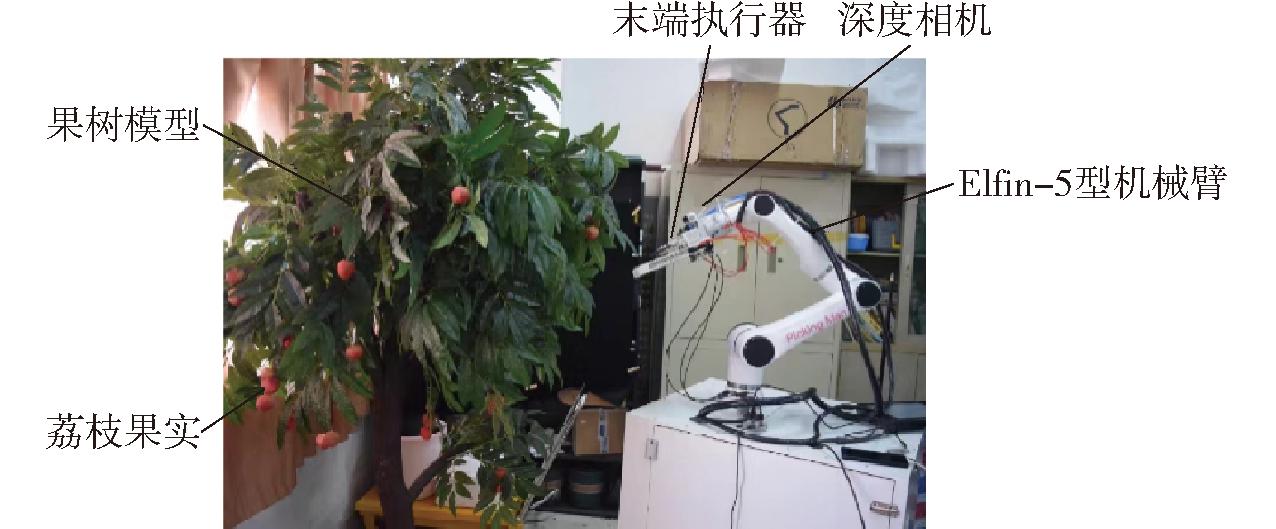

本实验基于真实荔枝树模型进行。完整的采摘装置由Hans robot Elfin-5 型机械臂、夹剪型末端执行器、Realsense D435i型深度相机、SDA25×20薄型气缸等组成。如图9所示。机械臂共6轴,具有6自由度。其中用于荔枝识别定位的Realsense D435i型深度相机采用“Eye-in-hand”的方式固定于机械臂6轴末端;夹剪型末端执行器与机械臂第6轴连接,作为机械臂第6轴的延伸,末端执行器在采摘过程中的运动由机械臂第6轴控制运动;SDA25×20薄型气缸为末端执行器剪切荔枝果梗提供动力。
图9 机械臂采摘示意图
Fig.9 Schematic of picking manipulator
4.2 采摘系统构建
采摘系统分为荔枝识别定位模块、机械臂控制规划模块以及末端夹剪模块。
视觉识别定位模块:使用YOLO v5算法对荔枝果实进行识别,并采用Realsense D435i型深度相机实现荔枝果实定位,获取果实三维坐标。荔枝果实识别定位效果如图10所示,图中FPS表示模型对果实的识别速度。使用绿色方框锚定荔枝果实,图中三维数组为目标的的三维坐标信息。

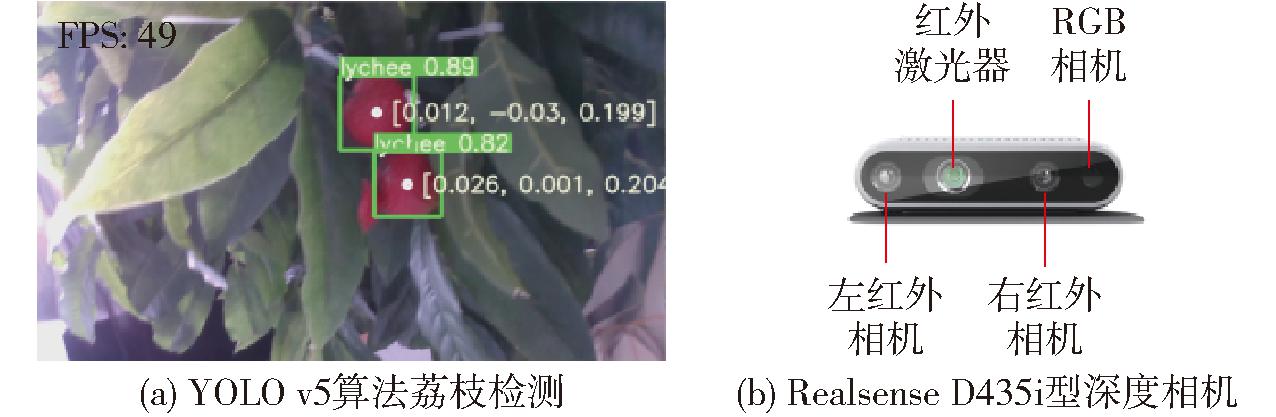

图10 视觉识别定位模块
Fig.10 Visual recognition positioning system

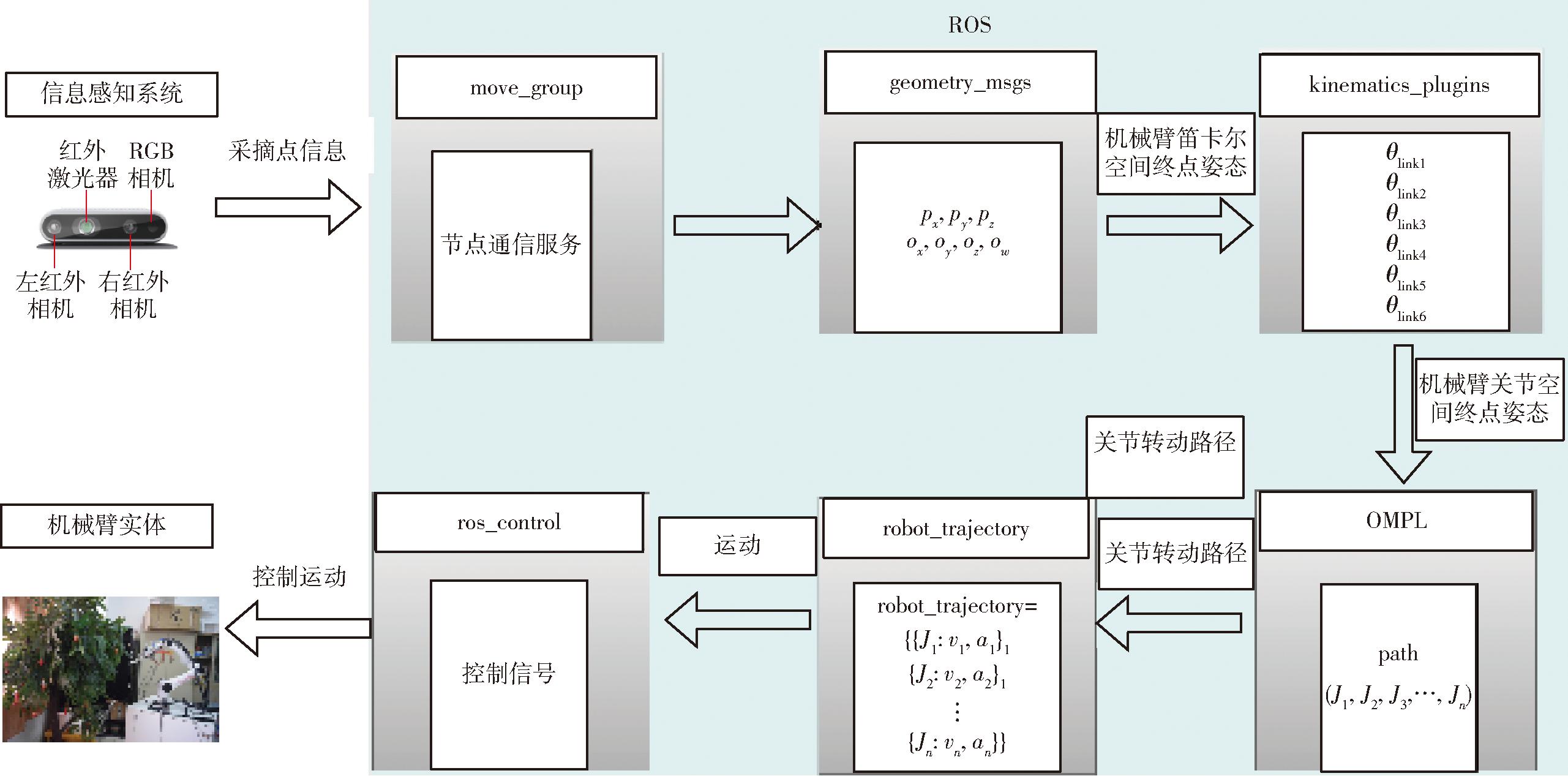

机械臂控制规划模块:机械臂控制规划系统基于ROS实现,ROS控制机械臂流程如图11所示。图中各模块作用如下:move_group订阅获取采摘点信息。geometry_msgs使用采摘点信息获取机械臂末端执行器空间姿态,并传递给运动学求解模块kinematic_plugins。kinematic_plugins基于机械臂URDF模型,求解末端执行器对应机械臂关节角度,并传递给运动规划组件OMPL。OMPL使用内嵌的路径规划算法,在关节空间中规划出一系列关节点,即关节转动路径。并传递至robot_trajectory。robot_trajectory通过线性插值等方法平滑关节转动路径,并生成关节点对应速度和加速度信息,即生成运动轨迹。ros_control利用运动轨迹信息生成控制信号,控制真实机械臂进行运动。
图11 机械臂控制规划模块
Fig.11 Robotic arm control planning system
夹剪模块:在对机械臂规划控制,使之精确到达荔枝采摘点后,针对荔枝果串的切割需求,设计一款末端执行器,其结构如图12所示。图12a为末端执行器梳理姿态。在果串切割之前,执行器将保持此姿态,以便于在接近果串时,通过其独特的结构设计对果串进行有序的梳理和引导,确保果串能够顺利进入预设的3个夹持区域中。在果串进入夹持区域后,夹持机构将紧密夹持果串,确保其在受到剪切机构施加的剪切力时不会发生位移,保障果串收割准确和效率。

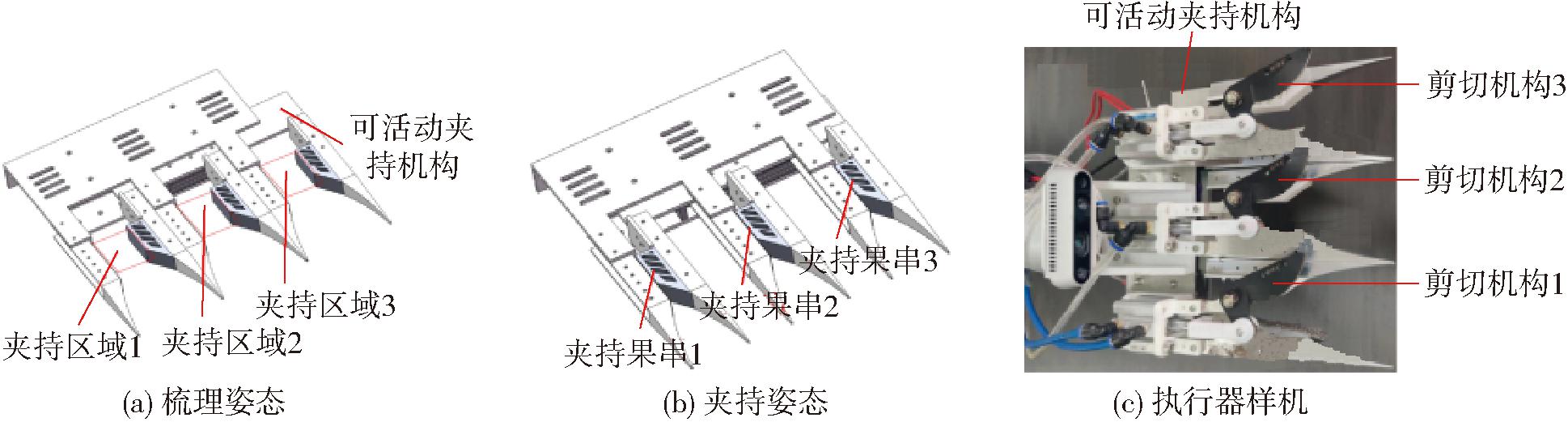

图12 末端执行器结构
Fig.12 Structure of end effector
4.3 机械臂采摘实验

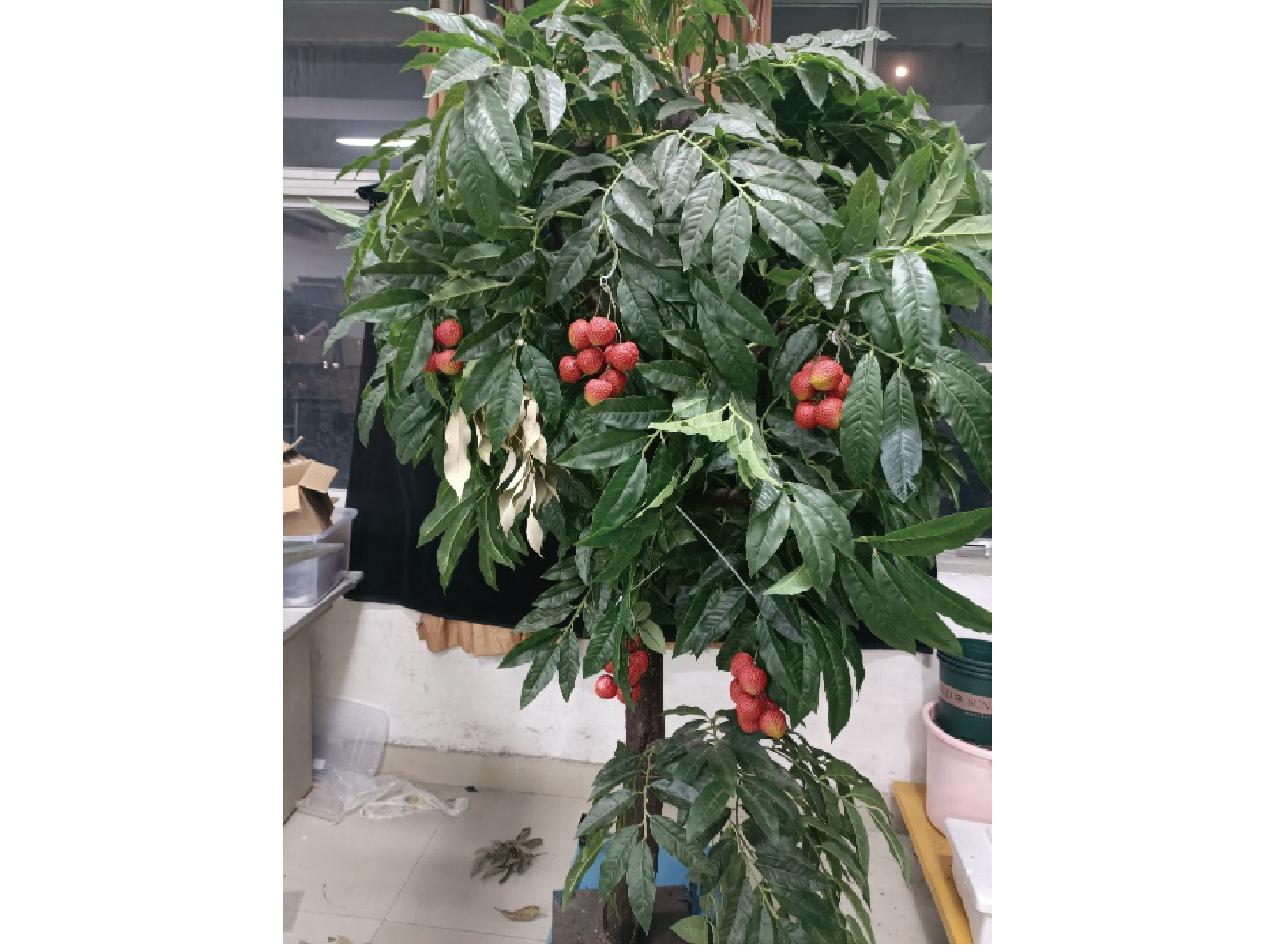

在室内环境中搭建仿真荔枝树,挂上荔枝果串模型,用于模仿真实荔枝采摘环境。为评价本文算法的采摘性能,在荔枝果树上挂5串荔枝,如图13所示。每个果实进行20次重复采摘实验。图14为不同算法在采摘同一果串时,机械臂姿态变化情况。算法采摘效率如表4所示。
图13 荔枝果树模型
Fig.13 Lychee fruit tree model

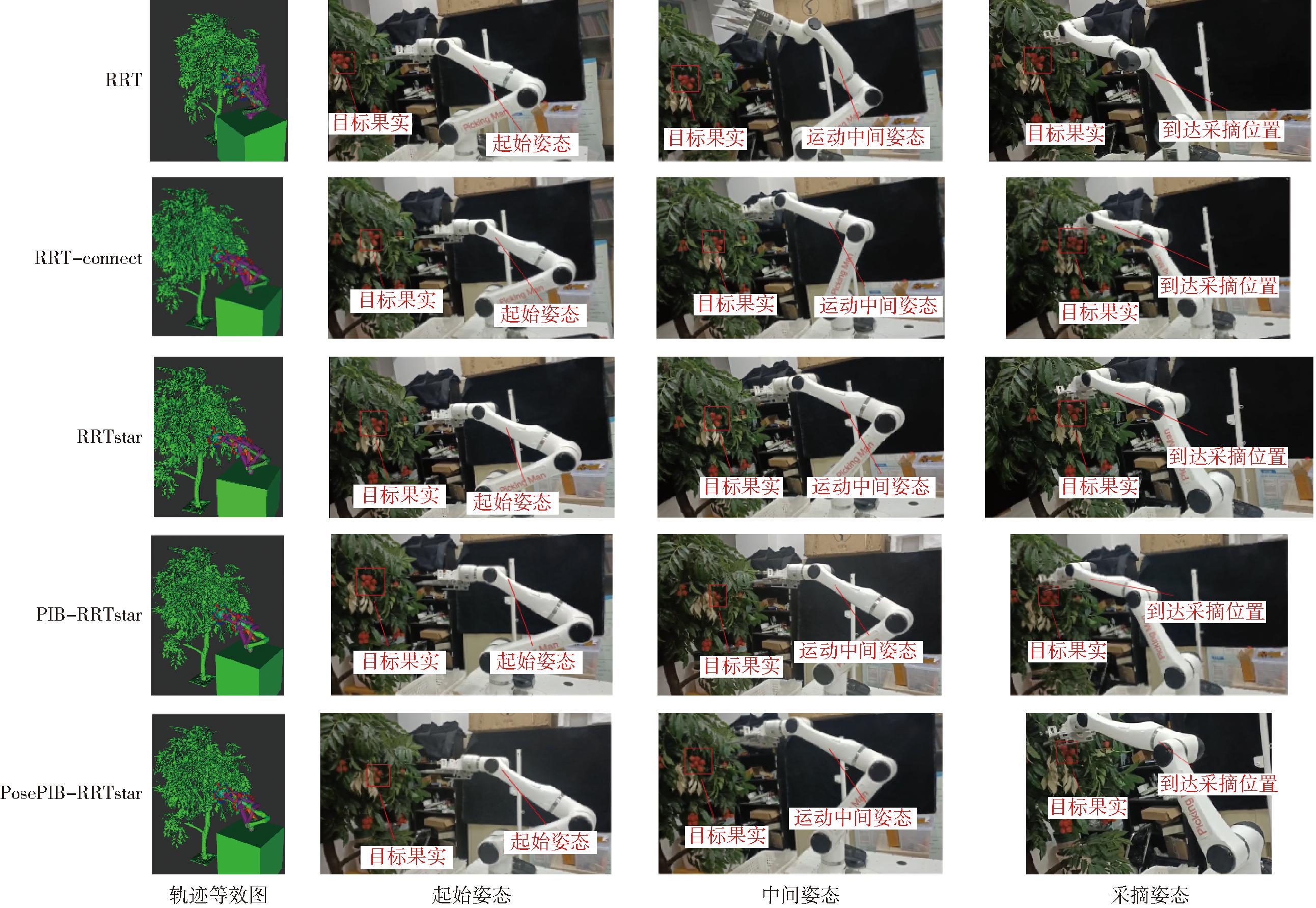

图14 采摘实验对比
Fig.14 Comparison chart of harvesting trials
表4 采摘实验结果
Tab.4 Results of harvesting experiments
算法迭代次数执行时间/s路径长度/rad采摘成功率/%RRT68.328.06772.512451RRTconnect4.947.68582.745755RRTstar70.337.59712.366255PIBRRTstar4.327.84412.306385PosePIBRRTstar4.337.76442.306195
由表4可知,实际采摘中机械臂关节转动角远小于仿真环境中规划路径转动角。原因为在控制规划系统中,OMPL调用路径规划算法生成关节空间下的路径后,robot_trajectory会对这些路径进行线性插值,使得轨迹更加平滑,从而减小轨迹代价。而这种轨迹优化基于原始路径进行,因此,拥有较佳质量的初始路径能够生成更高质量轨迹。在这一方面,RRTstar系列算法展现出其优越性,进一步证明路径规划算法重要性。本文提出的PIB-RRTstar和PosePIB-RRTstar算法在采摘成功率方面取得大幅度提升。主要得益于PIB-RRTstar算法中使用的空间分割点对路径生成的引导作用。机械臂运动轨迹将遵循起点区域至分割点区域,再至终点区域的规律,从而有效提高采摘成功率。此外,在姿态约束后,机械臂摆臂现象得到有效控制,进一步提升采摘成功率。尽管本文算法在采摘成功率方面表现出色,但在采摘时间代价方面却有所增加。这是由于robot_trajectory在对生成路径进行插值时,分别对起点区域至分割点区域、分割点区域至终点区域两条路径进行插值处理。这一过程中,当机械臂运动至分割点区域时,其角速度会缓慢下降,从而导致整个采摘过程时间成本上升。实验数据表明,本文提出的算法在采摘成功率方面具有显著优势。采摘实验结果表明,相较于RRTstar算法,本文提出的PIB-RRTstar算法采样次数减少93.85%,路径代价减少2.53%,采摘执行时间增加3.25%,PIB-RRTstar算法的采摘成功率提升30个百分点。并且在使用姿态选取策略后,采摘成功率进一步提升至95%。
5 结论
(1)提出PIB-RRTstar算法。二维仿真实验结果表明,与RRTstar算法相比,本文提出的PIB-RRTstar算法在路径质量上提高2.01%,迭代次数减少92.49%,时间代价降低98.81%。
(2)机械臂采摘荔枝实验证明,PIB-RRTstar采摘成功率达85%,运行时间为7.844 1 s。相比于RRTstar算法,采摘成功率提升30个百分点,结合本文提出的姿态约束方法,荔枝采摘成功率达到95%。
